WTW在线多参数监测仪 在线多参数水分检测仪 在线多参数水分测量仪
型号:JC16-S 182XT-4
输出信号可选数字接口， MODBUS RTU 或 PROFIBUS DP
供电可选， 100 － 240VAC 或 24VDC
典型应用在于监测污水厂的硝化 / 反硝化反应过程、进水口或出水口，企业污染源的排放口，水质自动站水质断面监测，工业过程监测与控制等领域。扩展功能时 182 系统只能接的 DIQ/JB 接线模块和 DIQ/CHV 电磁阀清洗模块
总体参数
认证 ETL ， cETL ， CE
电磁兼容性 EN 61326, Class B; FCC Class A
内置防闪电保护整个系统符合 EN 61326 增强型过压保护要求
接线电缆 IQ SENSOR NET 电缆 SNCIQ 或 SNCIQ/UG ( 带 PVC 衬套的地下电缆 ) ：
2 芯屏蔽线： 2 x 0.75 mm2;
连接特性所有 IQ 模块都通过 2 芯屏蔽线同时传送电源和测试信号，增强型 EMC 防护效果，多种接法如星形、树型、流线型或多星形等，总电缆大长度为 250 米。

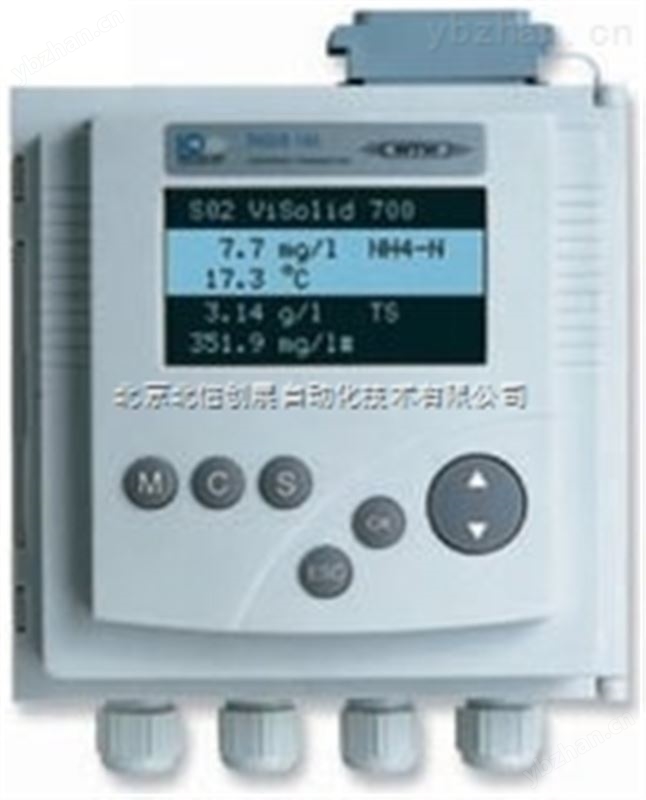

显示终端
显示图表 LCD 显示，分辨率： 128 × 64 点阵
可视范围 72 × 40 mm
黑白，背光
功能键 5 个功能键：分别为测试 M 、校正 C 、设置 S 、确认 OK 和返回 ESC 键
2 个快速输入键 ( 上、下键 )
电源 100 … 240 VAC (50/60 Hz), 24 VAC/DC
叠加安装后面可再叠加安装 2 个 MIQ 或 DIQ 模块
电缆出入口 4 个螺纹密封胶套 (M16X1.5)
接线端子打开外壳就可见到接线端子，硬质电缆内芯 : 0.2 … 4.0mm2 ，柔性电缆内芯： 0.2 … 2.5 mm2
IQ 接口用来接 IQ 数字式传感器
环境温度工作温度 : -20 ° C … +55 ° C ，存贮温度 : -25 ° C … +65 ° C
外壳材质含 20% 玻璃纤维的聚碳酸酯
防护等级 IP66
尺寸 144 × 144 × 95 mm, 144 × 144 × 143 mm(DIQ/S182 XT),
95 × 95 × 58 mm (DIQ 模块 )
重量 DIQ/S182: 约 1000g, DIQ/S182 XT 和 DIQ/S182 XT-4: 约 1500g
序号产品编号产品说明数量
1 472015 DIQ/S 182 XT-4 四传感器变送器 1
2 109170 SensoLyt 700IQ PH/ORP 传感器 1
3 800010 VisoTurb 700IQ 自清洗浊度 /SS 传感器 1
4 302500 TetraCon 700IQ 电导率传感器 1
5 480042 SACIQ-7.0M 传感器电缆 3
6 201186 FCML 412-S 余氯传感器 0-10mg/l 1
7 801512 Cl 7010 电极法余氯测量仪 1
8 108152 AK-CL 余氯传感器电缆 1
