双路直流信号隔离变换器/变送器(同华仪表）

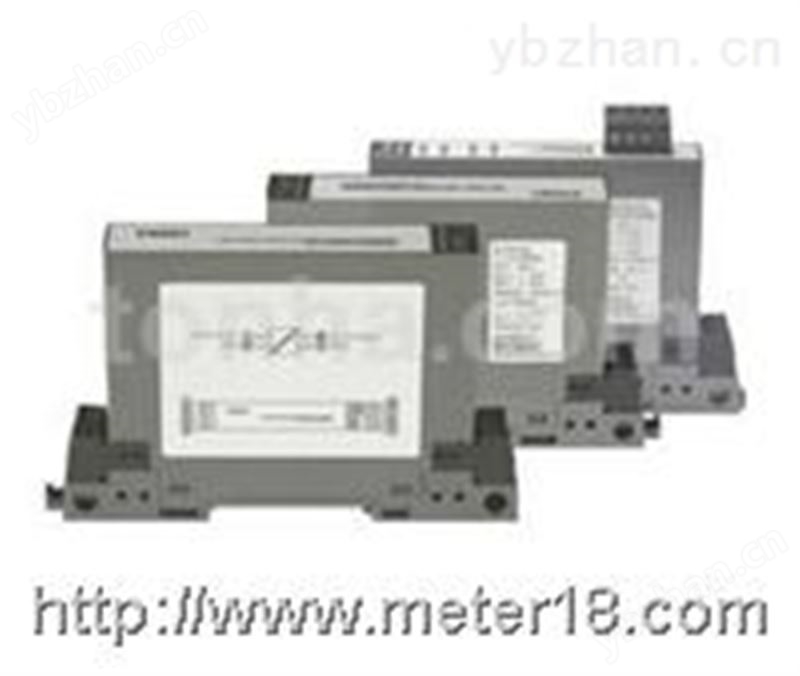

双路直流信号隔离变换器集成了两路单独的直流信号隔离变换器/变送器，可以替代两个 TH 30(精度0.2％,小电流小电压输入)直流信号隔离变换器，每一路计算厚度只有8.8mm,适合于高安装密度要求的场合。
|
型号说明
|
|
TH32
|
|
输入1 代码
|
|
输入2 代码
|
|
输出1 代码
|
|
输出1 代码
|
|
代码说明
|
输入1 |
代码 |
1 |
2 |
3 |
A |
C |
D |
F |
| 说明 |
4~20mA |
0~20mA |
±10mA |
0~5V |
1~5V |
0~10V |
±5V |
|
|
| 输入2 |
代码 |
1 |
2 |
3 |
A |
C |
D |
F |
| 说明 |
4~20mA |
0~20mA |
±10mA |
0~5V |
1~5V |
0~10V |
±5V |
|
|
| 输出1 |
代码 |
1 |
2 |
A |
C |
D |
F |
|
| 说明 |
4~20mA |
0~20mA |
0~5V |
1~5V |
0~10V |
±5V |
|
|
|
| 输出2 |
代码 |
1 |
2 |
A |
C |
D |
F |
|
| 说明 |
4~20mA |
0~20mA |
0~5V |
1~5V |
0~10V |
±5V |
|
|
|
技术规格
|
|
|
|
|
|
|
输出类型
|
|
电压输出型
|
|
电流输出型
|
|
|
|
|
|
|
|
|
|
供电电源 |
|
DC24V±10% |
DC24V±10% |
|
|
|
|
|
|
|
|
|
|
隔离耐压 |
|
1500VDC/分钟 |
1500VDC/分钟 |
|
|
|
|
|
|
|
|
|
|
绝缘电阻 |
|
＞100MΩ |
＞100MΩ |
|
|
|
|
|
|
|
|
|
|
精 度 |
|
0.2％ |
0.2％ |
|
|
|
|
|
|
|
|
|
|
*大驱动负载能力 |
|
5mA |
500Ω |
|
|
|
|
|
|
|
|
|
|
响应时间 |
|
200μS |
200μS |
|
|
|
|
|
|
|
|
|
|
输出纹波 |
|
≤20mV/ Vp_p |
≤20mV/ Vp_p |
|
|
|
|
|
|
|
|
|
|
工作环境温度 |
|
－10~50℃ |
－10~50℃ |
|
|
|
|
|
|
|
|
|
|
工作环境湿度 |
|
≤85RH％ |
≤85RH％ |
|
|
|
|
|
|
|
|
|
|
储存环境温度 |
|
－30~60℃ |
－30~60℃ |
|
|
|
|
|
|
|
|
|
|
消耗电流(典型值) |
|
32mA+输出电流 |
32mA+输出电流 |
|
|
|
|
|
|
|
|
|
|
外形尺寸 |
|
100×16.6×75 |
100×16.6×75 |
|
|
|
|
|
|
|
|
|
|
端子接线线径 |
|
0.2~1.5mm2 |
0.2~1.5mm2 |
|
|
|
|
|
|
|
|
|
|
安装方式 |
|
标准DIN对称导轨架装 |
标准DIN对称导轨架装 |
|
|
|
|
|
|
|
|
|
|
壳体材料 |
|
阻燃ABS+PC |
阻燃ABS+PC |
|
|
|
|
|
|
|
|
|
|
防尘设计 |
|
有 |
有 |
|
