概述:

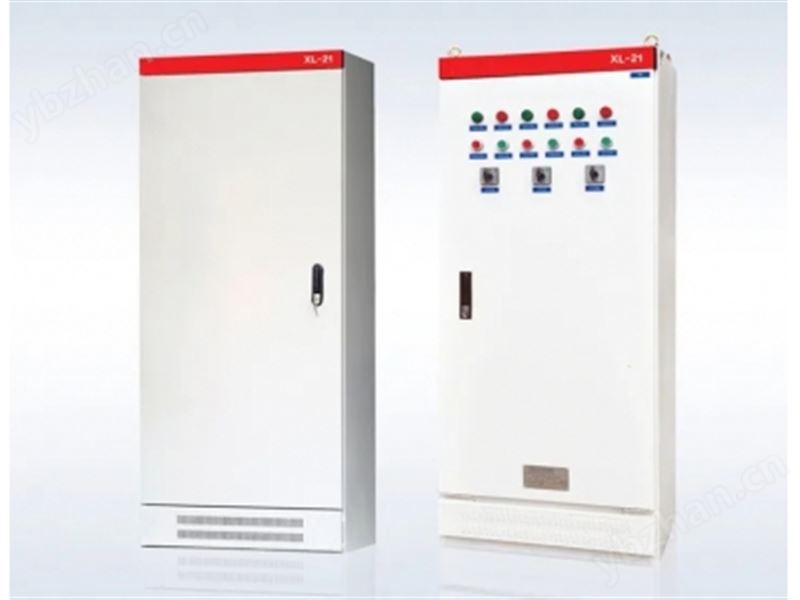

XL-21系列动力配电箱是目前低压配电系统广泛使用的动力控制配电设备之一,由于其易于安装、使用灵活、维护简便、经济型和豪华型可供选择,以满足用户需要。用于交流50Hz,额定工作电压380V,额定电流630A及以下的电力系统中,作为动力配电、照明配电和动力控制等之用。电器元件的安装方式为梁式或板式;系统方案组合 灵活、安装简便、通用性强,且易于维护及检修,符合IEC 60439-1和GB 7251.1等标准要求。
使用环境条件:
1.海拔高度不超过2000m。
2.环境温度为-5℃~+40℃;24小时平均温度不高于35℃。
3.相对湿度在40℃时不大于50%,在20℃允许为90%,但应考虑到由于温度的变化偶然产生的凝露。
4.无导电尘埃及化学腐蚀性气体,无火灾、爆炸危险、无剧烈震动。
主要技术参数:
项目 |
单位 |
技术参数 |
||
额定工作电压 |
主电路 |
V |
220、380 |
|
辅助电路 |
交流:220、380; 直流:110、220 |
|||
主电路额定绝缘电压 |
V |
500 |
||
主电路额定电流 |
A |
100-500 |
||
主要电器设备电流 |
断路器 |
63、100、200、400、630 |
||
熔断器式开关 |
200、400、600 |
|||
接触器 |
10、16、25、63、100、150、200 |
|||
外壳防护等级 |
|
IP3X |
||
a上述电流等级是指电器设备的额定电流,由于本配电箱是封闭型结构,在选用上述设备时,应根据所使用回路的容量、数量及工作制等具体情况做适应的考虑。 |
