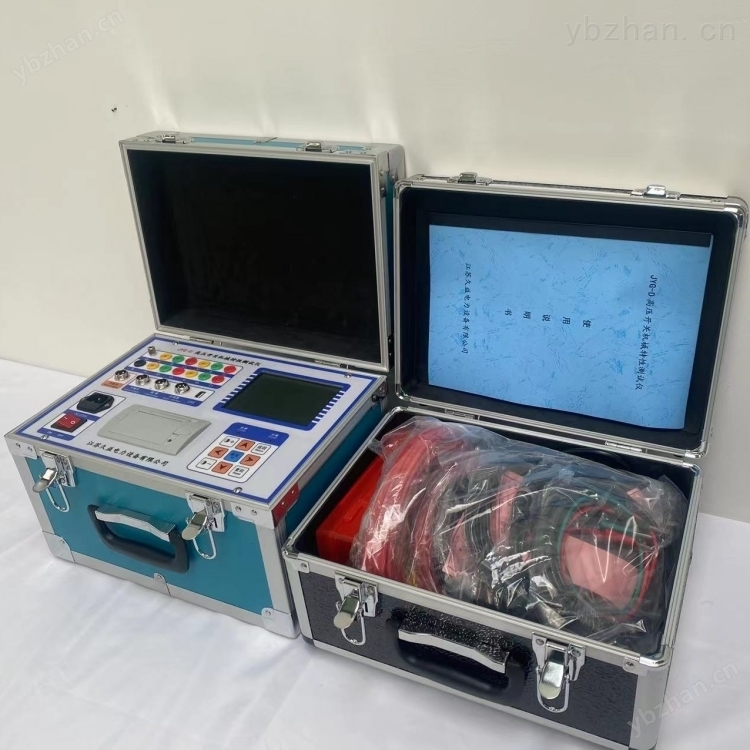

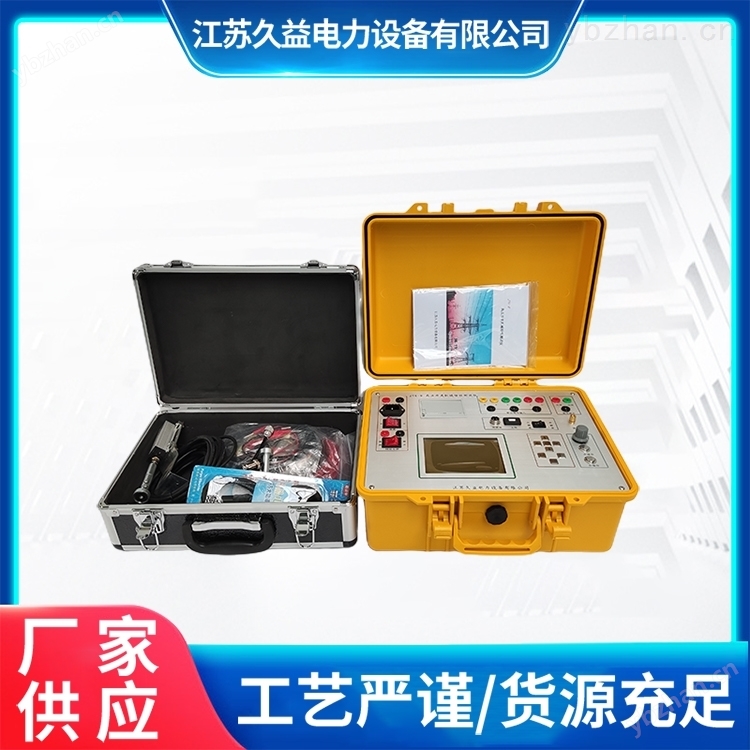

便携式断路器机械特性测试仪

概述

便携式断路器机械特性测试仪，是我公司对各种高压开关研制的一种电脑智能化测试仪器.该仪器应用光电脉冲技术,单片机技术及可靠的抗电磁辐射技术,配以精确可靠的速度/距离传感器.本仪器主要特点是采用人机对话的方式操作,汉字打印测量结果.适用于不同厂家制造的各种类型的(真空、多油、少油SF6等)高压开关机械特性及相关参数的(时间、同期、弹跳、速度、行程等)特性测试。

随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。KJTC-306型高压开关机械特性测试仪，是我公司依据新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。执行标准：DL/T846.3-2004。

主要特点

1、可做电动操作和手动操作;

2、适应500KV电压等级以内各种高压断路器的机械动特性测试；

3、可实测行程和自定义行程；

4、能够实现断路器的单合、单分、合分、重合,重分操作；

5、接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询和上传电脑永jiu保存,也可现场调阅打印所有数据及运动曲线图；

6、采用汉字提示以人机对话的方式操作；

7、数据准确，抗干扰性强，体积小，重量轻，美观大方；

8、机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据；

9、机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；

10、仪器内置直流电源,可选择范围:30-270V/10A),不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常精确.

11、能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系；

12、可配置上传软件，实现电脑存档和网上查阅,打印。

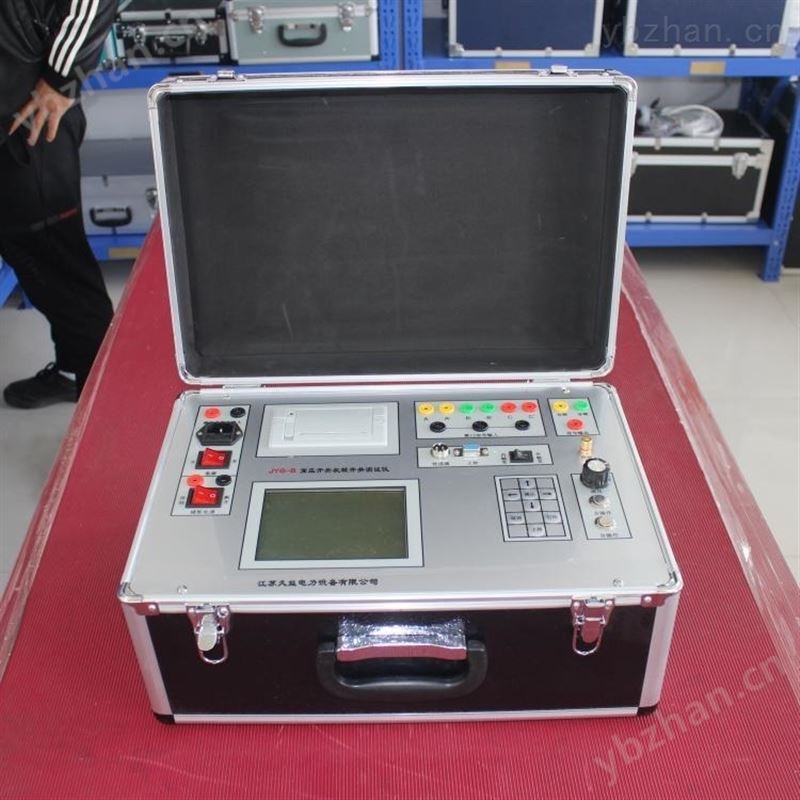

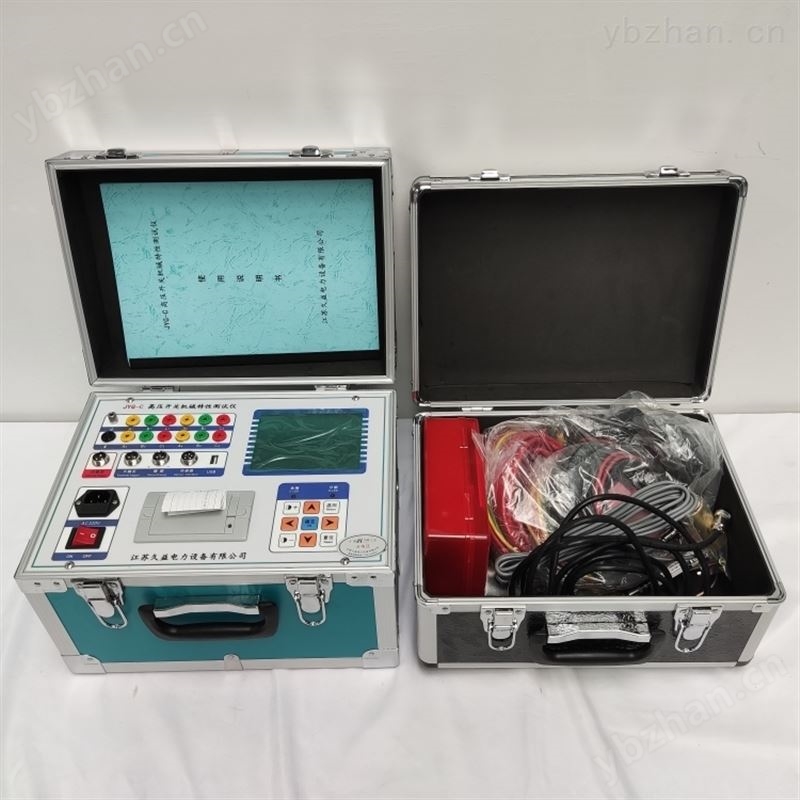

便携式断路器机械特性测试仪

技术参数
