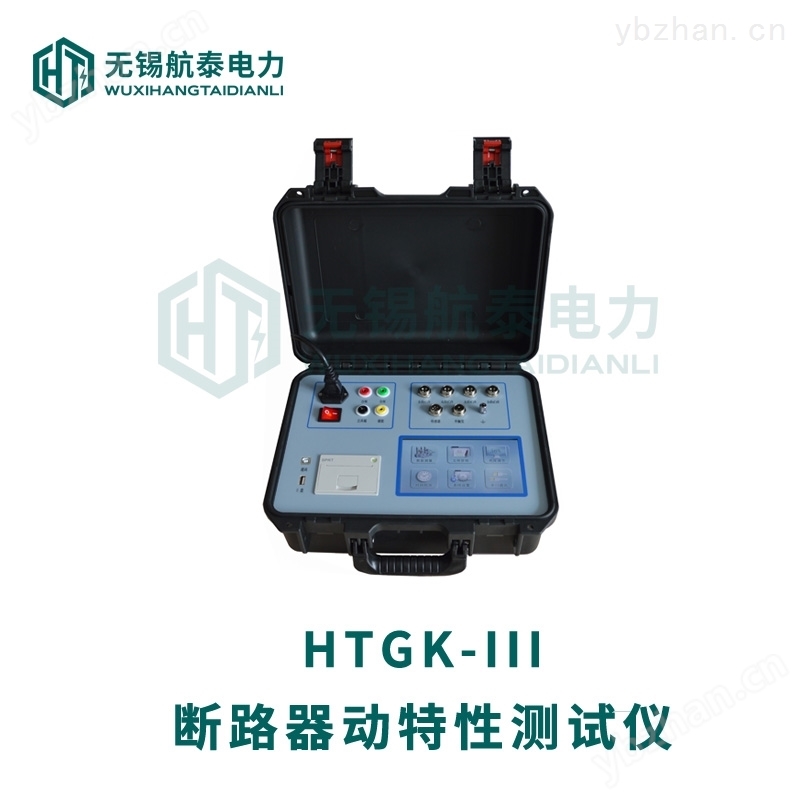

HTGK-III 断路器特性测试仪 产品技术参数
使用环境
输入电源： 220V ± 10% ， 50Hz ± 10%
大气压力： 86 ～ 106kpa
温 度：－10 ～ 40 ℃
湿 度：≦80%RH
安全性能
绝缘电阻：＞ 2M Ω
介电强度：电源对机壳工频 1.5KV 耐压 1 分钟，无闪络与飞弧
HTGK-III 断路器特性测试仪 基本参数
时间
量程选择 250-4000ms 时，其分辨率为 0.1ms ，误差为 0.1ms ± 1 个字；量程为 10000-20000ms 时，分辨率为 1ms ，误差为 1ms ± 1 个字。
速度
量程为 20.00m/s ，分辨率为 0.001m/s ，误差：± 0.01m/s ± 1 个字。
电流
量程为 10A ，分辨率为 0.01A ，误差为 1% ± 0.1A 。
输出电源
DC5 ～ 270V 数字可调 10A ( 瞬时工作 ) 。
行程
|
开关类型 |
量 程（mm ） |
分辨率（ mm ） |
误 差 |
|
真空断路器 |
50 |
0.1 |
1% ± 1 个字 |
|
SF6 断路器 |
300 |
||
|
少油断路器 |
1000 |
功能说明
时间
本机可测量 12 路金属断口的固有分、合闸时间，同相同期时间，相见同期时间，合 - 分、分 - 合及分 - 合 - 分过程的金短时间和无流时间，合闸弹跳时间，部分型号可测量合闸电阻的预投时间。
速度及行程
本机可记录及测量每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形。
速度及行程
本机可记录及计算刚分、刚合速度，最大速度，平均速度，总行程，开距，超行程，反弹幅值，时间－行程特性曲线。
电流电压
本机可记录分 / 合闸线圈的分 / 合闸电流值及电流波形图 ， 提供 DC5 ～ 270V/10A 数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
术语定义
♦ 分 ( 合 ) 闸时间：分 ( 合 ) 闸线圈上电作为计时起点，到动、静触头刚分 ( 合 ) 时间。
♦ 同相同期：同相之中，分（合）闸时间最大与最小之差。
♦ 相间同期：三相之中，分（合）闸时间最大与最小之差。
♦ 平均速度：分（合）闸过程中，动触头总行程的前、后各去掉 10%, 取中间 80% ，动触头运动的行程与时间之比。
♦ 最大速度：分 ( 合 ) 闸过程中 , 动触头开始运动后 , 取动触头运动每 10ms 为一个计速单位 , 直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分 ( 合 ) 闸最大速度。
♦ 刚分 ( 合 ) 速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义 了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户自己选择（如下表）
|
序号 |
速度定义 |
适用断路器型号 |
|
1 |
合前分后 10ms |
部分油开关及 SF 6 断路器 |
|
2 |
合前分后各 5ms |
部分油开关 |
|
3 |
合前分后各 10ms |
|
|
4 |
合前分后 6mm |
部分 10kv 真空断路器 |
|
5 |
合前均速，分后 6mm |
|
|
6 |
合前分后 12mm |
部分 35kv 真空断路器 |
|
7 |
合前 16mm, 分后 32mm |
LW8-35 型 SF 6 断路器 |
|
8 |
合前 36mm, 分后 72mm |
LW6 型 SF 6 断路器 |
|
9 |
合前分后 120mm |
LW7 型 SF 6 断路器 |
|
10 |
10% 到断口 |
部分西开 SF 6 断路器 |
如以上几种定义均不符合当前被测短路器的速度定义，用户可在参数设置界面
-
速度定义选项中选择“自定义”选项，输入并保存一种符合规则的速度定义。或者也可以选择一个较为接近的速度定义进行测量，然后在测量结果中的时间
-
行程特性曲线手动截取出符合要求的刚分
/
合速度（取样段内的行程与时间比）。
