一、产品简介
HDZX型SF6综合在线监测系统产品是武汉华顶电力设备有限公司根据国网电力公司的在线状态检修的要求，与国网公司SF6中心实验室合作开发的数字式高精度SF6气体在线式监测装置。该系列产品集检测通信技术于一体，测量精度高，外观小巧。适用于各种电压等级的SF6断路器的SF6气体微水、密度和温度的在线监测，以满足电力配网自动化和设备状态检修的需要。它们技术*，*。
HDZX型SF6综合在线监测系统的测量范围与精度为：微水：露点-60℃～+20℃或10～1000 ppmv，±5％（F.S.）；密度：0.01～1.00MPa，±1％（FS）。
HDZX型SF6综合在线监测系统通过RS-485/CAN通讯接口将信息接入变电站综合自动化系统。内置的二组输出转换接点可按预设门限上传报警、闭锁信号，或直接启动报警、闭锁装置。
微水传感器采用*芬兰露点传感器，密度采用德国原装传感器，从而保证了整个测量精度和稳定性。
二、结构说明

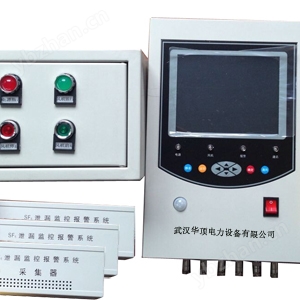

HDZX型SF6综合在线监测系统由监测主机、变送器两部分组成。在结构上连成整体（详见底部图）。传感器下部为M30Х2螺纹接口，通过三通与气源接通。主机下部有2个引线接口，右部接口为“电源通信电缆接口”，左部接口为“报警、闭锁控制电缆接口”。 该型机的现场采集信息可通过RS-485通讯线缆直接传输至后台机或变电站综合自动化系统。
三、技术参数
|
一 |
湿度： |
||
|
1 |
测量范围 |
10～10000 ppmv（μL/L） |
|
|
2 |
工作压力 |
0.10～1.00 MPa |
|
|
3 |
测量精度 |
≤± 5％ FS |
|
|
4 |
报警门限 |
300 ppmv（或按要求任意预设） |
|
|
5 |
温度测量精度 |
± 0.5℃ |
|
|
二 |
密度： |
||
|
1 |
测量范围 |
0.01～1.00Mpa |
|
|
2 |
测量精度 |
≤±1％ FS |
|
|
3 |
报警门限 |
0.52 MPa（或按要求任意预设） |
|
|
4 |
报警解除 |
0.53 MPa（或按要求任意预设） |
|
|
5 |
闭锁门限 |
0.50 MPa（或按要求任意预设） |
|
|
6 |
闭锁解除 |
0.51 MPa（或按要求任意预设） |
|
|
三 |
其它： |
||
|
1 |
通讯接口 |
RS-485/CAN |
|
|
2 |
通讯速率 |
2,400 bps |
|
|
3 |
电源电压 |
AC 220V ±10% 50Hz |
|
|
4 |
工作环境 |
-48℃～＋55℃，≤95％RH |
|
|
5 |
设备接口 |
M30×2螺纹，或定制 |
|
更多详情请关注 武汉华顶电力设备有限公司
一、什么是电弧
电弧实际上也就是开关两个触头之间空气（或其它绝缘介质）局部被击穿，形成的一个气体导电通道。
二、电弧的 危害
1.开关电器开断电路时，触头虽已分开，但实际并未真正断开。
2.电弧温度*, 很容易烧坏开关触头；触头附近的绝缘物也会遭受破坏；还会引起短路故障、开关电器爆炸、形成火灾等危害电力系统的安全运行。
3.电弧是一束能导电的气体，它的质量很轻，在电动力、热力作用下能迅速移动、伸长、弯曲和变形，就很容易造成飞弧短路和伤人。

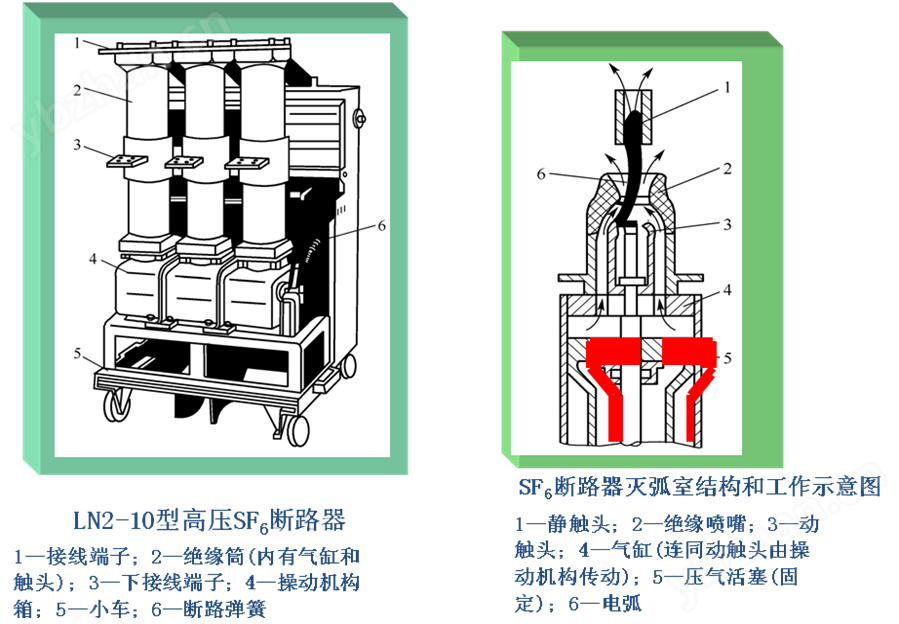

三、熄灭交流电弧的方法
1.迅速拉长电弧：提高断路器的分闸速度，采用多断口结构等。
2.吹弧：利用气体或绝缘油吹动电弧，使电弧拉长、冷却，这是高压断路器的主要熄弧手段。
3.采用真空：减少碰撞游离的可能性，迅速恢复介质绝缘强度。
4.弧隙并联电阻：主要用来提高断路器的熄弧能力。通常在220千伏及以上线路断路器上使用。
5. 提高弧隙介质压力：有利于加强正负离子复合。
