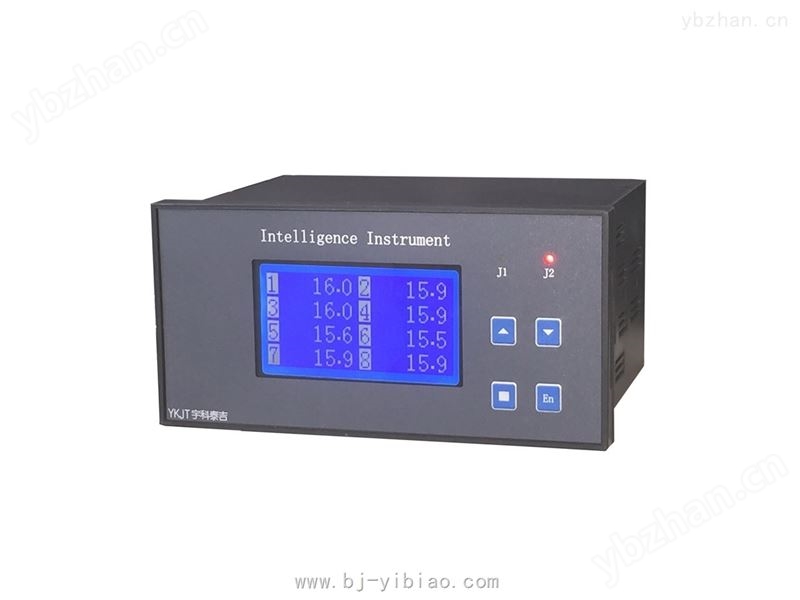

YK-18G 智能八通道隔离巡检仪
输入：8路PT100或者8路4-20mA
输出：2个继电器+RS485通讯
电源：AC220V
一、智能液晶隔离八通道测控仪概述
YK-18G智能数字显示控制仪表是智能型、高精度的八回路数显温度、压力、液位、测力、扭矩等物理量控制测量仪表，与八路温度、压力、液位、测力、扭矩传感器及变送器配接可构成各种量程和规格的温度、压力、液位测力、扭矩测控系统。
二、智能液晶隔离八通道测控仪技术指标
基本误差：0.5％FS或 0.2％FS±1个字
分 辨 力：1/20000、14位A/D转换器（Z大18位A/D转换器，订货时注明）
显示方式：八排四位LED数码管显示。（宽温蓝屏白字液晶显示）
输入信号：·热电偶: B、S、K、E、J、T、WRe 等
·热电阻: Pt100、Cu50、Pt100.1
·电 流: 0～10mA、4mA～20mA等（输入阻抗≤250Ω）
·电 压: 0～5V、1V～5V、mV等（输入阻抗≥1MΩ）
·远传压力电阻：（1～379）Ω(订货时请注明)
采样周期：0.2S（10~200次/秒，用户可选）
开关量报警输出：二限报警或四限报警，报警方式、报警灵敏度可设置，继电器输出触点容量 AC220V/3A或AC220V/1A。（Z多每路可带2路继电器报警输出，用户订货时需注明）
变送输出：·DC 4mA～20mA (负载电阻≤300Ω)
·DC 0～10mA (负载电阻≤1.5KΩ)
·DC 1V～5V (负载电阻≥250KΩ)
·DC 0～5V (负载电阻≥250KΩ)
（Z多每路可带2路模拟量输出，用户订货时需注明）。
特 性：控制方式·可选择上限、下限或上上限、下下限控制
控制设定值·控制设定值和回差值全量程内自由设定
温度补偿·0～50℃温度自动补偿
参数设定·面板轻触式按键数字设定·参数设定值断电后*保存
·参数设定值密码锁定
保护方式·热电偶热电阻输入断线报警·继电器输出状态LED指示
·输入超／欠量程报警·输入超范围闪烁报警
·工作异常自动复位
环境温度：(-20～70)℃（常温下开机运行30分钟后,可逐渐承受极限温度）(0～50)℃(热电偶信号输入)
相对湿度：≤85% 无凝露避免在带有腐蚀性和易燃易爆气体中使用
通讯输出：接口方式——隔离串行双向通讯接口RS485/ RS232/Modem
波特率——1200～9600bps内部自由设定
馈电输出：DC24V/30mA（Z大400mA，订货时注明）
电 源：开关电源 85～265VAC/DC24V 功耗4W以下
外形尺寸：160×80×120mm(盘装横式) 80×160×120mm（盘装竖式）320×120×270mm
三、 智能液晶隔离八通道测控仪 型号说明：
|
YK-18G |
智能隔离八通道显示调节仪 |
|
|
外型尺寸 |
A |
数码管显示-横式 160×80×125mm开孔152×76 |
|
ALCD |
液晶屏显示-横式 160×80×125mm开孔152×76 |
|
|
报警输出 |
J □ |
J8 继电器报警输出，（Z多可带8个继电器），2个继电器公共报警，8个继电器独立报警（来电说明） |
|
J1-J8 |
||
|
变送输出 |
O1 |
4-20mA 输出(Z多8路模拟量输出) |
|
O2 |
0-10mA 输出(Z多8路模拟量输出) |
|
|
O3 |
1-5V 输出 (Z多8路模拟量输出) |
|
|
O4 |
0-5V 输出 (Z多8路模拟量输出) |
|
|
O5 |
0-10V 输出 (Z多8路模拟量输出) |
|
|
通讯输出 |
P |
微型打印机 |
|
R |
串行通讯RS232 |
|
|
S |
串行通讯RS485 |
|
|
|
无线通讯（无障碍1000米） |
|
|
配电电源 |
V12 |
带DC12V馈电输出 |
|
V24 |
带DC24V馈电输出 |
|
|
供电电源 |
220VAC 供电（默认供电AC220V） |
|
|
W |
DC24V 供电 |
|
|
蜂鸣器 |
FM |
蜂鸣器报警，断续声 |
|
输入信号 |
（ ） |
见输入类型表格，如是4-20mA输入，可直接在型号后面写上4-20 |
型号举例：YK-18GALCD-J8-O1-S-V24-W-4-20
YK-18LCD 液晶隔离八通道智能显示调节仪，外表尺寸160×80×125mm（开孔150×75mm）,八通道输入信号4～20mA，八通道带模拟量变送输出4-20mA，带DC24V馈电输出，带RS485通讯接口，供电电源 DC24V ，
四、智能液晶隔离八通道测控仪接线图：
五、智能液晶隔离八通道测控仪操作说明：
（一）按键功能
■ —设定状态时，用于退出设置状态。 工作状态下，有报警时按该键切换报警画面和数据显示画面。
En —参数设定键，在设定状态时，用于存贮参数的新设定值并进入下一个设定参数。
▲—设定值增加键，在设定状态时，用于增加数值。
▼—设定值增加键，在设定状态时，用于减少数值。 。
（二）上电自检
⑴按仪表的端子接线图连接好仪表的电源、输入、输出、报警等接线。
⑵仔细检查仪表的接线，正确无误后方可打开电源。
（三）参数设定
(1) 如果设定过程中12秒钟不改变参数,仪表自动返回运行。如果设定过程中按下 ■ 键，仪表也可以退出设定状态。
(2) 按下En键，显示“输入密码 800”，用▲或▼键将800设成808, 再按En键, 才进入参数设置状态，输入其他值无效，以防止非技术人员误操作。设置好一个参数后，按En键进行下一个参数设置。
(3) 通道数—设置仪表输入的通道数，范围1～8。
(4) 设置每个通道的输入信号，如图。
输入信号选择对照表：
(5) 设置每个通道的小数点位数，范围0～3。
(6) 设置每个通道的量程下限，范围-9999～9999。
(7) 设置每个通道的量程上限，范围-9999～9999。
当某通道输入信号为热电偶、热电阻时，不需要设置小数点量程上下限。
(8) 设置J1继电器报警点的报警方式，可以选择上限报警、下限报警或关闭。
(9) 设置J2继电器报警点的报警方式。详细参考第七节报警说明。
(10) 设置每个通道的J1报警点报警值，范围-9999～9999。
(11) 设置每个通道的J1报警点报警回差值，范围-9999～9999。
(12) 设置每个通道的J2报警点报警值，范围-9999～9999。
(13) 设置每个通道的J2报警点报警回差值，范围-9999～9999。
(14) 设置每个通道的变送输出量程上下限。
(15) 设置每个通道的固定误差修正值。修正值范围为±99.9，出厂值设为0，表示仪表*修正。显示值＝实际测量值＋修正值。
(16) 通讯地址，仪表的通讯地址编号，范围为1~99。
(17) 波特率，范围为1200~9600。
(18) 显示单位，设置显示单位，为空时不显示单位。特殊单位订货时请注明。
|
( 无单位) |
℃ |
m 3 |
m/h |
L/m |
KN |
W |
ppm |
|
Pa |
% |
Kg |
T/h |
m/s |
V |
KW |
N |
|
KPa |
m |
Hz |
L/h |
T/s |
A |
VA |
|
|
MPa |
T |
KHz |
m/m |
L/s |
mV |
KVA |
|
|
Bar |
L |
RPm |
T/m |
mm |
mA |
PH |
设定完毕，过2秒钟后仪表开始工作。
设定的提示符根据用户要求可能有变动，内容上有增减，以满足个性化需求，方便用户简单使用。
六、报警说明
（1）、八通道报警说明：
该仪表每路带1个继电器，每个继电器可以设置超高、超低报警、禁止报警方式，并且采用报警回差方式避免继电器频繁动作。当某个继电器处于报警状态时，对应的继电器常开触点闭合，对应指示灯亮。以1H-1继电器报警点报警为例：
如果此报警点报警方式设为上限报警（即J1-H设为-HH-），当测量值大于1H-1时，仪表进入报警状态，当测量值下降到1H-1值时仪表并未停止报警，只有在测量值低于1HF1时，仪表才解除报警状态。设置为上限报警时，报警值1H-1要大于报警复位值1HF1。
如果此报警点报警方式设为下限报警（即J1-H设为-LL-），当测量值小于JH-1时，仪表进入报警状态，当测量值上升到1H-1值时仪表并未停止报警，只有在测量值高于1HF1时，仪表才解除报警状态。设置为下限报警时，报警值1H-1要小于报警复位值1HF1。
七、智能液晶隔离八通道测控仪通讯说明
本仪表可另配RS232、RS485接口，直接与计算机通讯，RS485标准通讯距离1.5km，可以挂接多个仪表。RS232标准通讯距离15m，只能挂接一个仪表。RS232接口的TXD、RXD、GND分别接计算机串口的第2、3、5管脚。数据格式为1个起始位﹑8个数据位﹑无校验﹑1个停止位。
该设备采用标准Modbus-RTU通讯协议，几乎能和所有的组态软件连接，可以连接组态王、力控、世纪星、Fix、InTouch等国内的组态软件，省去了用户连接软件的烦恼。在使用组态软件时，须选用的设备为modicon(*康)的PLC,Modbus-RTU地址型，数据为整型16位，使用组态王寄存器从4001开始，别的组态软件有可能是从3001开始。
参数代号 参数名 含 义
4x0001 PV1 *路测量值
4x0002 PV2 第二路测量值
4x0003 PV3 第三路测量值
4x0016 PV16 第十六路测量值
例：读地址为1的仪表的PV（PV1=1000）值
发送数据为 01 03 00 00 00 01 84 0A
返回数据为 01 03 02 03 E8 B8 FA (其中03 E8—1000)，01 是仪表地址，03是功能号，00、00是寄存器起始地址，00、01 表示读一个数，84、0A是校验码，返回数据中B8 FA是校验码。如果要读PV1、PV2两个数据，则可以发送:01 03 00 00 00 02 C4 0B。
八、智能液晶隔离八通道测控仪打印功能
仪表的打印功能由仪表内增加的打印接口板及另配的打印单元（打印机及打印电源）完成，仪表内置硬件时钟，停电不影响。打印的通讯格式：1个启始位，8个数据位，1个停止位，无校验，波特率1200。
参数设置如下：
⑴设置××月××日。
⑵设置××时××分，这样就提供给打印机一个起始时间，到时打印机会一起打印出来（××月××日××：××）。
⑶设置仪表定时打印周期，范围1～9999分，设为00时不打印。
注1：带打印功能的仪表才有此类参数。
注2：在仪表工作状态下，按下▲键可实现即时打印。
九、 质 保
如属厂方制造质量问题，在仪表出厂日起，由厂方免费修理，如果是由于保管及使用不当而造成损坏，修理时收成本费。保修期十二个月，质保3～5年须另注明。普通仪表十五日可退，三十日内可换。
十、智能液晶隔离八通道测控仪订货须知
- 订货仪表型号完整无缺
- 外形安装尺寸，输入，输出，通讯，馈电等。
- 一般来讲，板的规范尺寸主要有以下几种：48＊24mm48＊48mm48＊96mm72＊72mm96＊96mm96＊48mm160＊80mm2显示位数。这直接关系到数显表的丈量精度。显示位数越高，丈量更精确，
- 四位(9999智能数显表占主流)四位半(19999四又四分之三(3999五位及五位以上(常价格也越贵。
- 有些工业信号是直接接入仪表丈 量的有些信号是经过转化后接入仪表的必需弄见于计数器、累计表和仪表)用户可以根据丈量精度要求来选择几位的数显表。3输入信号。指直接输入仪表的丈量信号。否则买去的仪表不能用，清楚丈量信号的性质。甚至损坏仪表及原有设备。要弄清信号类型：电流还是电压，交流还是直流，脉冲信号还是线性信号等等，还要弄清信号的大小。仪表的名称与输入信号不是同一概念。举几个例子：输入信号是0-75mVdc电流表(名称是电流表，念。输入信号却是电压信号，因为电流经过分流器取得电压信号)输入信号是0-10Vdc转速表(名称是转速表，输入信号却是电压表，因数显表的工作电源主要有：220Vac110/220Vac85-265VA C/DC开关电源，为变频器将转速信号转化成电压信号)4工作电源。所有数显表都需要工作电源。24Vdc一般要订制)5Vdc小面板表)5仪表功能。仪 表功能一般都是模块化的可选择的仪表价格也会随功能不一样而有所差异，数显表主要有以下可变送输选功能：报警功能及报警输出的组数(即继电器动作输出)馈电电源输出及输出电压的大小及功率。可选功能就更多，出及变送输出的类型(4-20mA 还是0-10V等)通讯输出及通讯方式和协议(RS485还是RS232Modbu还是其他协议)对于调节控制仪表。具体要参照厂家的选型谱选出一个规范的型号，并与厂家沟通并确认无误后才可以订货。6几个比较重要的参数要关注一下：丈量精度(值越小越精确)响应速度(值越小响应越快)工作环境、温度系数(值越小受温度影响越小)过载能力 7特殊要求。让厂家确认能否满足要求，若用户有特殊要求就应提出来。千万不能想当然，比方：IP防护等级、高温工作场所、强干扰场合、特殊信号场所、特殊工作方式等等。
