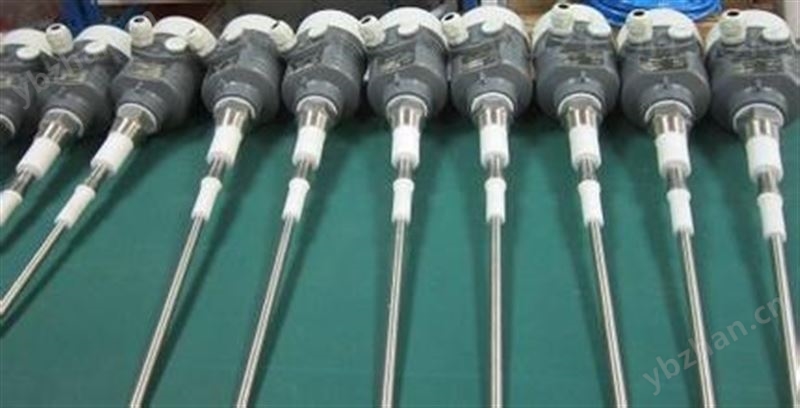

射频导纳物位计

射频导纳物位计测量原理

    射频导纳物位测量技术是一种从电容式物位测量技术发展起来的，防挂料、更可靠、更准确、适应性更广的物位测量技术。“射频导纳”中“导纳”的含义为电学中阻抗的倒数，它由阻性成分、电容性成分、感性成分综合而成，而“射频”即高频无线电波，所以射频导纳技术可以理解为用高频无线电波测量导纳。高频正弦振荡器输出一个稳定的测量信号源，利用电桥原理，以精确测量安装在待测容器中的传感器上的导纳，在直接作用模式下，仪表的输出随物位的升高而增加。

    射频导纳技术与传统电容技术的区别在于测量参量的多样性，驱动三端屏蔽技术和增加的两个重要的电路。所增加的两个电路是高精度振荡器驱动器和交流鉴相采样器。上述技术不但解决了连接电缆屏蔽和温漂问题，也解决了垂直安装的传感器根部挂料问题。

    对一个强导电性物料的容器，由于物料是导电的，接地点可以被认为在传感器绝缘层的表面，对传感器来说仅表现为一个纯电容。如果物料粘度较大，则随着容器排料，传感器探头上产生挂料。对基于传统的电容原理的传感器，这个挂料形成的电容和真实物料的电容基本相等，这样便产生挂料误差，且导电性越强误差越大。

    事实上，任何物料都不会是*导电的，挂料也是具有阻抗的。容器排料前的纯电容变成了由电容和电阻组成的复阻抗。从电学角度看，挂料层相当于一个电阻，传感器被挂料覆盖的部分相当于一条由无数个无穷小的电容和电阻元件组成的传输线。根据电磁学理论，可推知当挂料足够长的时候，挂料的电容和电阻部分的阻抗和容抗数值相等。因此用交流鉴相采样器可以分别测量电容和电阻。测得的总电容相当于C_物位 +C_挂料，再减去与C_挂料相等的电阻R，就可以获得物位的真实值，从而排除挂料的影响。

    这些多参量的测量，是测量的基础，交流鉴相采样器是实现的手段。由于使用了上述三项技术，使得射频导纳技术在现场应用中展现出非凡适应能力。

    电路的另外一个特点是，采用了三端电容技术。这样允许电路和探头通过屏蔽电缆分置。这个特点使得变送器可以用在现场介质温度较高的场合。

射频导纳物位计主要特点

    ● 本安设计：两线制本安设计，单元和探头都是本质安全的

    ● 免 维 护：无可动部件，不会造成磨损或损坏，不用定期清洗，无需重复调试

    ● 防 挂 料：三端屏蔽技术使其可以忽略挂壁或传感元件挂料的影响

    ● 化学兼容性：多种探头设计，满足各种介质要求

    ● 无 漂 移：不会因为介质的温度或密度变化产生漂移

    ● 耐    用：*的技术保证了仪表使用寿命长达15年

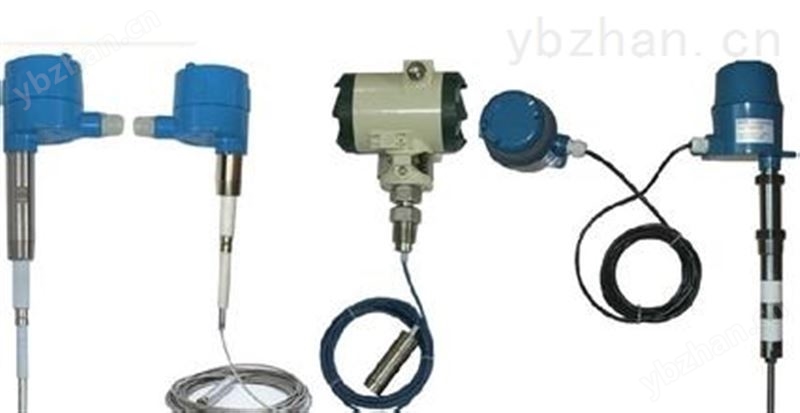

    ● 安装简 单：仪表可以通过罐上的螺纹口或法兰进行安装，可自行选择整体或分体安装方式，简单方便，调试容易、快捷

射频导纳物位计技术参数

    ● 电源： 12～50VDC

    ● 输出： 4～20mA

    ● 环境温度：-40～65℃

    ● 介质温度:-100～850℃

    ● 介质压力:-0.1～10MPa

    ●大负载：600Ω@24VDC

    ● 响应时间：标准0.2秒 0.5～30秒（可调）

    ● 仪表精度：±1%

    ● 温度影响：±0.25%/16℃

    ● 电源电压影响：0.2%

    ● 电气接口：M20×1.5 隔爆型3/4＂NPT

    ● 量程：大15000PF,大距离100m（不同传感器大量程不同）

    ● 分体电缆：标准长度为5米，长45米

    ● 传感元件安装：3/4" NPT或法兰安装

    ● 防护等级： IP65

    ● 防爆标志:ExiaIIBT5    ExdIIBT4
