WDZ-SYV75-5低烟无卤护套射频电缆适用于无线电通讯广播设备和有关无线电电子设备中传输射频信号。

WDZ-SYV75-5低烟无卤护套射频电缆产品详情

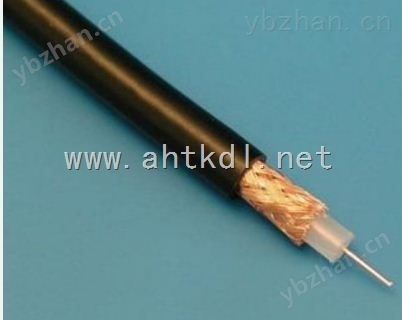

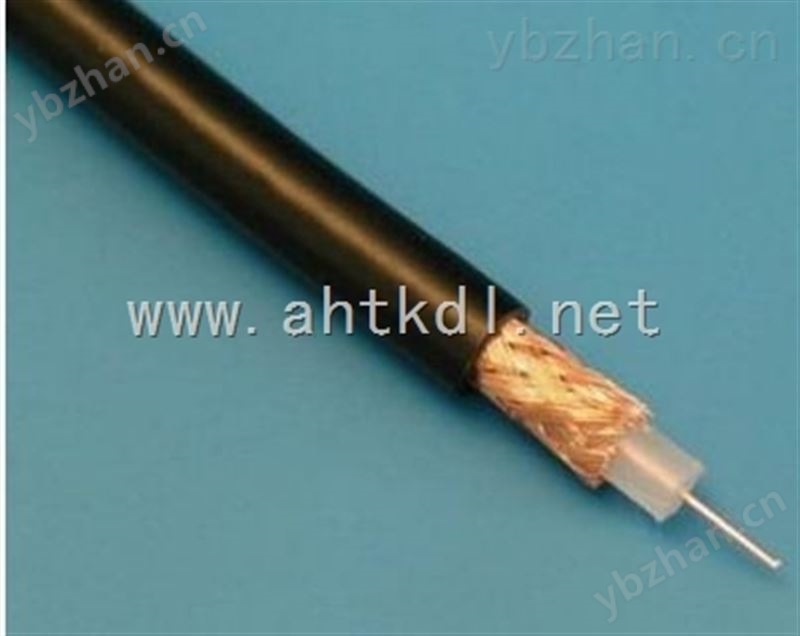

WDZ-SYV75-5 低烟无卤护套射频电缆

WDZ-SYV75-5 低烟无卤护套射频电缆适用于无线电通讯广播设备和有关无线电电子设备中传输射频信号。

一、产品型号： SYV75-5
二、 WDZ-SYV75-5 低烟无卤护套射频电缆生产标准： GB/T14864-93
三、 WDZ-SYV75-5 低烟无卤护套射频电缆型号编制及字母代号含义：

射频同轴电缆 ………………………………………….S
射频对称电缆 ………………………………………….SE
铜导体 ………………………………………………….T
聚乙烯实芯 …………………………………………….Y
聚氯乙烯护套 ………………………………………….V

低烟无卤 ---------------------------- WDZ

四、使用条件
使用温度： -30 ℃ ~70 ℃ 。
相对湿度：当温度为 40±2 ℃ 时，达 98% ，安装敷设温度不低于 -15 ℃ 。
允许Z小弯曲半径：室内使用时不少于 5 倍电缆外径，室外使用不小于 10 倍电缆外径。
五、型号及名称

型号	名称
SYV	实芯聚乙烯绝缘、聚氯乙烯护套同轴射频电缆

六、结构尺寸

型号规格

内导体 mm

绝缘
外径 mm

外导体直径 mm

护套外
径 mm

绝缘电阻
MΩ.km

200MHz 下
衰减 dB/m

根数 / 直径 *

内层

外层

单线直径

SYV-50-2-1

7/0.16

1.50±0.10

软
铜
线

0.10±0. 01

2.8±0.2

≥5000

≤0.45

SYV-50-2-7

7/0.16

1.50±0.10

0.10±0. 01

2.8±0.2

≤0.45

SYV-50-2-8

7/0.16

1.50±0.10

0.10±0. 01

2.8±0.2

≤0.45

SYV-50-2-41

1/0.68

2.20±0.10

0.14±0. 01

4.0±0.2

≤0.31

SYV-50-3-1

7/0.32

2.95±0.13

0.14±0. 01

5.0±0.2

≤0.24

SYV-50-3-3

1/0.90

2.95±0.13

0.14±0. 01

5.0±0.2

≤0.22

SYV-50-3-4

1/0.90

2.95±0.13

0.14±0. 01

5.0±0.2

≤0.22

SYV-50-3-5

1/0.90

2.95±0.13

软铜线

0.14±0. 01

5.8±0.2

≤0.22

SYV-50-3-41

1/0.90

2.95±0.13

软铜线

0.14±0. 01

5.8±0.2

≤0.22

SYV-50-5-1

1/1.40

4.80±0.20

0.14±0. 01

7.2±0.3

≤0.15

SYV-50-5-3

1/1.40

4.80±0.20

0.14±0. 01

7.2±0.3

≤0.15

SYV-50-5-4

1/1.40

4.80±0.20

软铜线

0.14±0. 01

7.9±0.3

≤0.15

SYV-50-5-41

1/1.40

4.80±0.20

软铜线

0.14±0. 01

7.9±0.3

≤0.15

SYV-50-7-1

7/0.75

7.25±0.25

0.19±0. 01

10.3±0.3

≤0.11

SYV-50-7-2

7/0.75

7.25±0.25

0.19±0. 01

10.3±0.3

≤0.11

SYV-50-7-3

7/0.75

7.25±0.25

软铜线

0.17±0. 01

11.0±0.3

≤0.11

SYV-50-7-4

7/0.75

7.25±0.15

软
铜
线

0.19±0. 01

10.3±0.3

≥5000

≤0.62**

SYV-50-7-6

7/0.75

7.25±0.15

软铜线

0.17±0. 01

11.0±0.3

≤0.62**

SYV-50-7-41

7/0.75

7.25±0.25

软铜线

0.17±0. 01

11.0±0.3

≤0.11

SYV-50-9-41

7/0.95

9.0±0.30

0.19±0. 01

12.2±0.4

≤0.095

* 表示单线直径为近似值。
** 表示频率为 3000 MHz 下的衰减值。

型号规格	内导体 mm	绝缘外径 mm	外导体直径 mm			护套外径 mm	绝缘电阻 MΩ.km	200MHz 下衰减 dB/m
型号规格	根数 / 直径 *	绝缘外径 mm	内层	外层	单线直径	护套外径 mm	绝缘电阻 MΩ.km	200MHz 下衰减 dB/m
SYV-75-3-41	7/0.17	3.00±0.13	软铜线	/	0.14±0. 01	5.0±0.25	≥5000	0.28
SYV-75-4-1	7/0.21	3.70±0.13		/	0.14±0. 01	6.0±0.2		0.22
SYV-75-4-2	7/0.21	3.70±0.10		软铜线	0.14±0. 01	6.7±0.2		0.95**
SYV-75-4-3	1/0.59	3.70±0.13		/	0.14±0. 01	6.0±0.2		0.19
SYV-75-4-4	1/0.59	3.70±0.13		/	0.14±0. 01	6.0±0.2		0.19
SYV-75-5-4	1/0.75	4.80±0.20		/	0.14±0. 01	7.2±0.3		0.15
SYV-75-5-5	1/0.75	4.80±0.20		软铜线	0.14±0. 01	7.9±0.3		0.15
SYV-75-5-41	1/0.75	4.80±0.20		/	0.14±0. 01	7.2±0.3		0.15
SYV-75-5-42	1/0.75	4.80±0.20		软铜线	0.14±0. 01	7.9±0.3		0.15
SYV-75-7-1	7/0.40	7.25±0.25		/	0.19±0. 01	10.3±0.3		0.12
SYV-75-7-2	7/0.40	7.25±0.25		/	0.19±0. 01	10.3±0.3		0.12
SYV-75-7-3	7/0.40	7.25±0.15		软铜线	0.17±0. 01	11.0±0.3		0.60
SYV-75-7-4	1/1.15	7.25±0.15		/	0.19±0. 01	10.3±0.3		0.52
SYV-75-7-8	1/1.15	7.25±0.25		/	0.19±0. 01	10.3±0.3		0.10
SYV-75-7-41	7/0.40	7.25±0.25		软铜线	0.17±0. 01	11.0±0.3		0.12

七、交货要求
1. 允许成圈长度为 100 米交货，成盘长度应不小于 100 米，长度误差为 ±0.5% 。

2. 根据双方协议允许任何长度交货。
