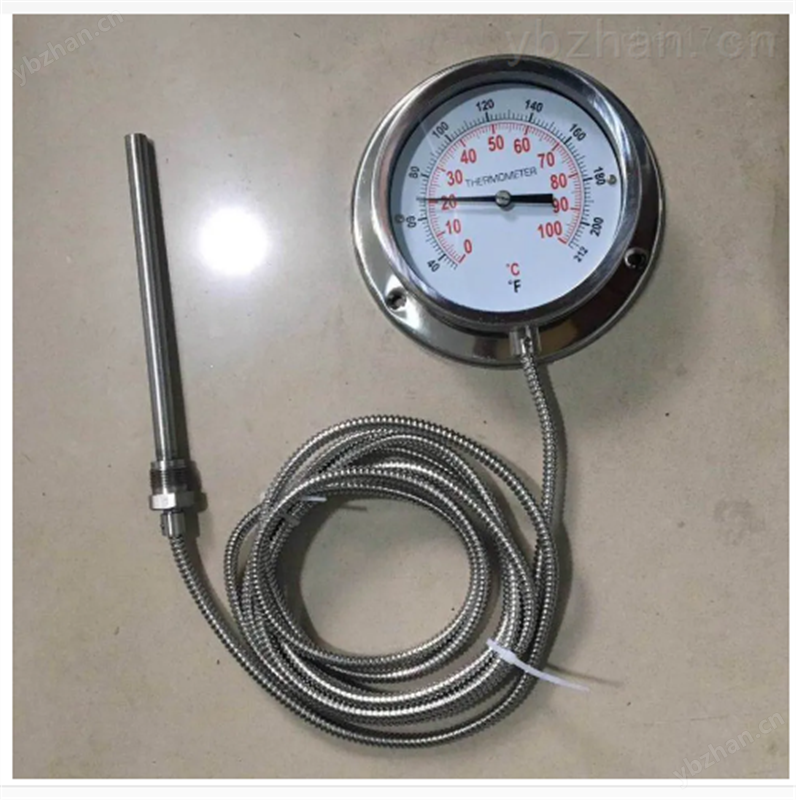

WTZ-280 、WTQ-280型压力式温度计适用于20米之内对铜和铜合金不起腐蚀作用的液体、气体和蒸汽的温度测量。如需要防腐，注明全部采用不锈钢材料，并在型号zui右边加F注明。
主要技术数据
1 、 基本参数
|
型号 |
测温范围 ℃ |
精度等级 |
安装接头 |
公称压力 |
|
WTZ-280 |
-20~+60 |
2.5 |
M27 × 2 或 NPT3/4 |
1.6MPa 或 6.4 MPa |
|
0~50 |
||||
|
0~100 |
1.5 |
|||
|
0~120 |
||||
|
20~120 |
||||
|
60~160 |
注：由于蒸发液体的饱和蒸汽压力与温度变化之间不成比例的特性，请用户使用标度盘的后2/3部分。
|
型号 |
测温范围 ℃ |
精度等级 |
安装接头 |
公称压力 |
|
WTQ-280 |
-40~+60 |
1.5 或 2.5 |
M27 × 2 或 NPT3/4 |
1.6MPa 或 6.4 MPa |
|
0~160 |
||||
|
0~200 |
||||
|
0~300 |
注：仪表在-10 ~ +55 摄氏度环境温度内能正常工作。
2 、 测量长度
|
规格 |
毛细管长度（米） |
插入深度调节（毫米） |
|
Z 型 |
1~10 |
120~210 |
|
10~15 |
150~240 |
|
|
15~20 |
200~290 |
|
|
Q 型 |
1~20 |
280~370 |
|
Q
型
|
1~10 |
150~240 |
|
15~20 |
200~290 |

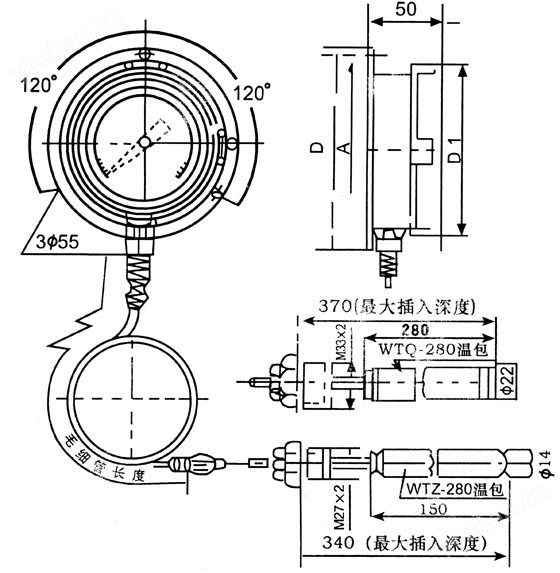

3 、外形尺寸
铜毛细管长度不大于20米，不锈钢毛细管长度不大于10米。
外形尺寸（毫米）
|
表面直径 |
D1 |
A |
B |
|
150 |
? 156 |
? 160 |
? 172 |
|
100 |
? 117 |
? 120 |
? 130 |
压力式电接点温度计
压力式电接点温度计用于较远距离的液体或气体的温度测量，并在工作温度达到和超过定值时，发出电讯号，该仪表也可用温度调节系统的电路接触开关。WTQ-280型压力式温度计、WTQ-288型电接点压力式温度计，适用于测量20米之内的对铜合金不起腐蚀作用的液体、气体和蒸汽的温度，并能在工作温度达到和超过给定值时，发出电的开关讯号。温度计也可以用来作为温度调节系统内的电路接触开关。
备注：WTZ-288，WTQ-288
电接点温度计接点功率为10VA
主要技术数据
|
型号 |
WTZ-280 |
WTQ-280 |
WTZ-288 |
WTQ-288 |
|
公称直径（mm） |
Φ 100, Φ 150 |
Φ 150 |
Φ 150 |
Φ 150 |
|
精确等级 |
1.5 |
1.5 |
1.5 |
1.5 |
|
尾长（m） |
3-20m( 不锈钢防腐型3-10m) |
|||
|
安装螺纹 |
M27x2 |
M33x2 |
M27x2 |
M33x2 |
|
测温范围 |
WTZ ：-20～60，0～50，0～100
WTQ
：-80～40，-60～40，0～160
|
|||
使用维护注意事项
1 、使用前应先检查温度计的有效期限，若已过期则需要重新检验。
2 、温度计应使用在周围空气温度-10 ~ +55 ℃和相对湿度不大于80%的环境中。
3 、温度计应垂直安装在没有震动的安装板上，Z型温度计尽可能和温包装处保持同一水平位置，以减少由于静液柱作用所起的附加误差。
4 、温包必须全部浸入在被测介质中（并尽可能使温包插入zui大深度，以减少由于温包安装螺栓散热引起的误差），被测介质需经常流动。
5 、安装时，毛细管应引直、每相隔不大于300毫米的距离用轧头固定起来，毛细管的弯曲半径不应小于50毫米。
6 、温度计经常的工作温度应在测量范围的1/2 ~ 3/4 处。
7 、在任何情况下（无论搬运、安装或作用等），温度计应避免震动、碰撞和冲击等。
8 、如测量对铜和铜合金有腐蚀作用的液体、气体和蒸汽时，请在订货时注明。
9 、对温包尺寸如有特殊要求，可以定制。
