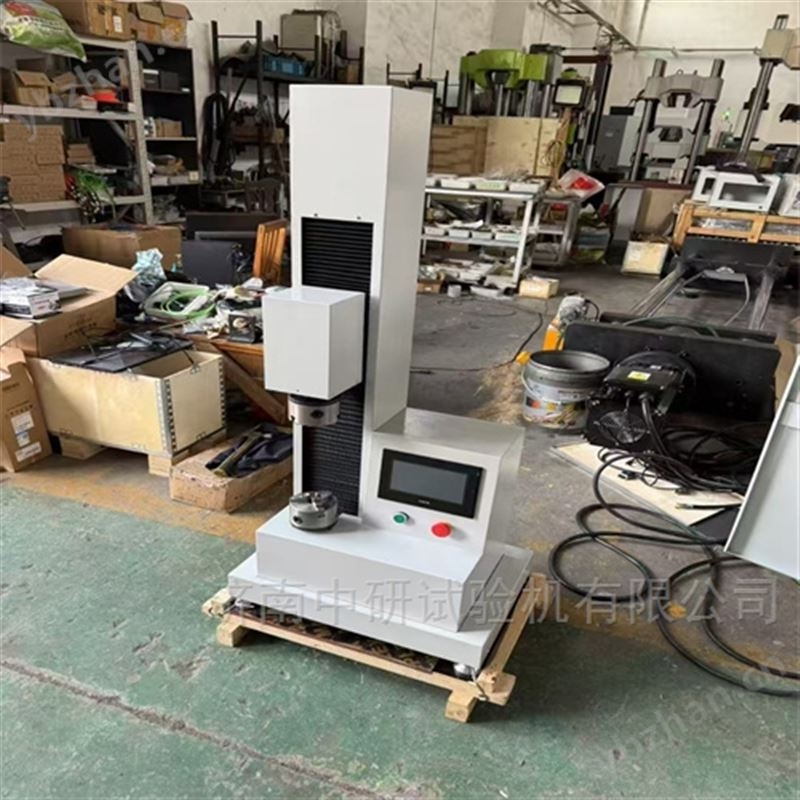

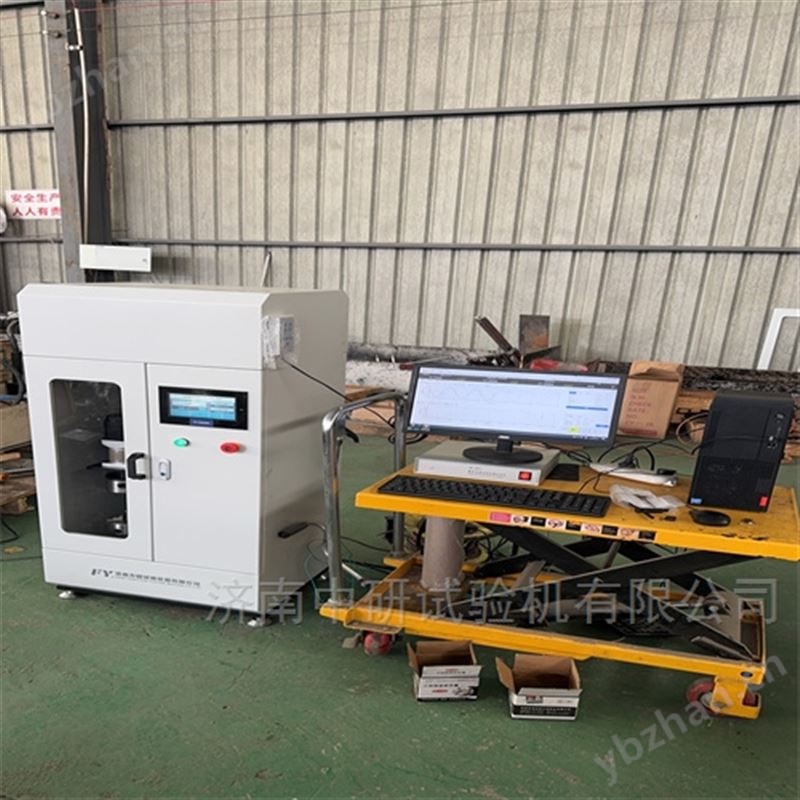

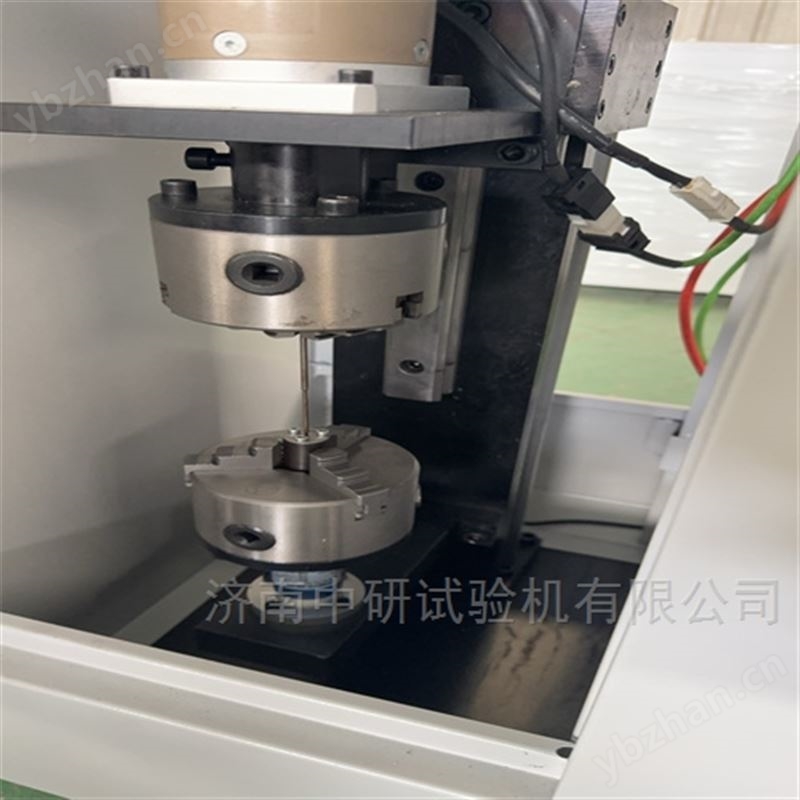

电子式焊接连接件扭转疲劳试验机适用于扭矩较小，精度要求较高的试验要求；传感器立装，可有效解决：因工装辅具重量过大，造成的扭矩检测不稳定，微力矩干扰较大的问题。试验时，试样安装在可调整空间的夹具之间，Z轴方向的伺服升降系统，可有效保证试样的安装牢固性，防止扭转驱动系统的位置发生变化，从而保证工件的稳定性。
依据标准：
1、GB/T2611《试验机通用技术要求》
2、JB/T9370《扭转试验机技术条件》
3、GB10128《金属室温扭转试验方法》等标准要求。
4、JBT9370-2015《扭转试验机技术规范》。
5、GBT10128-2007《金属材料室温扭转试验方法》
电子式焊接连接件扭转疲劳试验机软件：
1、本测控软件具有界面美观、功能强大、操作简便等特点，支持win7/8/10等操作系统下的多语言随时切换使用；
2、本测控软件实时记录，并动态显示：扭矩-时间、变形-时间、位移-时间、扭矩-变形等试验曲线，支持多图显示，并可随时切换查看；
3、采用人机交互方式分析计算测试材料的机械性能指标，试验结束时能自动计算扭矩、扭矩角度等（试验方法不同，分析的数据也会不同），在自动分析的基础上，还可以人工修正分析结果，提高分析的准确性；
4、支持正弦波、方波、三角波、锯齿波等波形的控制；
5、可导出多种实时曲线和峰值曲线；
6、本测控软件为用户提供多种报表打印接口和报表打印模板，用户也可以采用EXCEL表格形式来编辑和打印报表，还支持报表的批量打印功能；
7、本测控软件可设定随时设定各通道的保护值，为用户设定安全的试验环境；
8、本测控软件采用开放式的试验标准配置模式，标配的软件涵有GB/T228.1-2010、GB/T1040-2008等三百多种试验标准，用户也可以方便地增加各种试验标准。
性能指标：
|
序号 |
名称 |
参数 |
|
1 |
仪器型号 |
NDWP-5型 |
|
2 |
最大动静态扭矩（ Nm） |
5 |
|
3 |
传感器量程（ Nm） |
5 |
|
4 |
最小读数值 |
0.01Nmm |
|
5 |
扭转角度范围 |
0-9999° |
|
6 |
轴向加载力 |
0-200N |
|
7 |
动态试验频率 |
0-5HZ |
|
8 |
传感器精度 |
1级 |
|
9 |
示值误差 |
＜ 1% |
|
10 |
转角最小读数值 |
0.01° |
|
11 |
扭角最小读数值 |
转角 0.01° |
|
12 |
有效试验空间 |
0-300mm |
|
13 |
夹具类型 |
适配专用工装和辅具 |
|
14 |
电机功率 |
1KW |
|
15 |
电源电压 |
AC220V 50Hz |
|
16 |
主机外形尺寸 |
约 570×500×1320，单位：mm |
