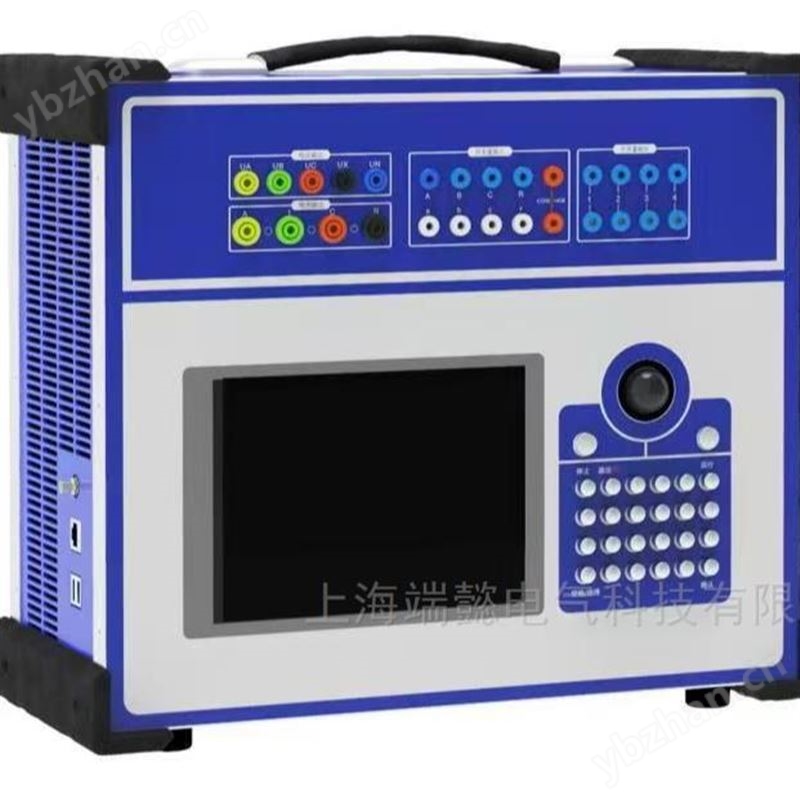

继保之星S30手持式继电保护测试仪

继保之星S30手持式继电保护测试仪主要特点：

u 电压电流输出灵活组合 型具有标准 4 相电压 3 相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出 120V ，电流三并可输出 120A ，第 4 相电压 Ux 为多功能电压项，可设为 4 种 3U0 或检同期电压，或任意某一电压值的情况输出。

u 单机操作方便 装置面板设有轨迹球鼠标、优化键盘以及大屏幕 TFT 液晶显示器，内置全中文 Windows 平台操作软件。开机即可使用，操作方便快捷。

u 双操作方式 除了单机操作外，装置还可以外接笔记本电脑或台式机进行操作，两种方式功能一致，真正完整的双操作模式。

u 新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

u 高性能主机 输出 部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率 D/A 转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

u 软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

u 具有独立 专用直流电源输出 型装置设有一路 110V 及 220V 专用可调直流电源输出。

u 接口完整 装置面板上有自带键盘和鼠标，能进行单机操作，也可通过键盘和鼠标接口外接键盘和鼠标进行操作 ； 还带有两个USB口和 RS232 口，可与计算机及其它外部设备通信。

u 完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

u 轻小型高集成单机和一体化结构 采用了大量高科技精心设计的超轻小型结构，使得整机 极其 小巧轻便。

继保之星S30手持式继电保护测试仪 额定参数：

交流电流输出

输出精度 0.2 级

相电流输出（有效值） 0 ～ 40 A

三并电流输出（有效值） 0 ～ 12 0A

相电流长时间允许工作值（有效值） 10 A

相电流最大输出功率 450VA

三并电流最大输出时最大输出功率 900VA

三并电流最大输出时允许工作时间 1 0s

频率范围（基波） 0 ～ 100 0 Hz

谐波次数 0 ～ 20 次

直流电流输出

输出精度 0.5 级

电流输出 0 ～ ± 10A / 每相， 0 ～± 30A / 三并

最大输出负载电压 20 V

交流电压输出

输出精度 0.2 级

相电压输出（有效值） 0 ～ 1 2 0V

线电压输出（有效值） 0 ～ 240V

相电压 / 线电压输出功率 8 0VA / 100VA

频率范围（基波） 0 ～ 10 00 Hz

谐波次数 0 ～ 20 次

直流电压输出

输出精度 0.5 级

相电压输出幅值 0 ～ ± 1 6 0V

线电压输出幅值 0 ～ ± 320V

相电压 / 线电压输出功率 7 0VA / 140VA

开关量及时间测量
