DM1096F 智能设备运行时间记录仪
一、概述
DM1096F系列监测设备运行时间记录表通过开关量状态或测量电流大小或仪表供电来判断用户的设备机器是开机运行或关机停机状态，仪表对状态、累积时间长度进行显示、存储及通讯，可带RS485的通讯接口与计算机等现场工业设备连接构成工业测控系统；根据内部时钟把设备的运行时间、停止时间记录，通过按键可以查询以及通过U盘导出为EXCEL文件。可以记录2万组数据(一天启动停止50次400天记录满存储器)，数据包含开关量动作的时间（年月日）、状态，数据记录采用先进先出循环记录方式。
简单描述功能：仪表供电 DC24V 可配适配器 AC85-265V 供电，输入判断可设置为开关量 ACDC 电压 、电流大小（交流直流电流或分流器互感器等）、仪表供电，带隔离防雷 RS485 接口，插上 U 盘自动导出数据生成 Excel 文件。
二、功能特点

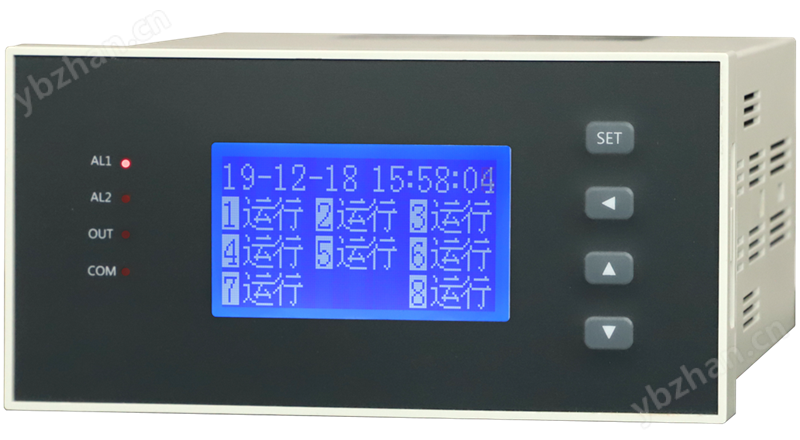

宽温液晶直观显示：状态、工作时间、总累积，中英文操作界面。
记录每次动作时间、统计每天工作时间长度、仪表上电断电记录。
大容量存储器，可记录2万组数据，先进先出循环记录。
通过开关量状态或测量电流大小或仪表供电判断用户设备运行状态。
内置可充电镍氢电池，硬件时钟，断电不影响时钟运行。
带隔离RS485通讯功能可连接计算机。
宽范围电源电压供电。
产品取得CE认证。
三、主要技术指标
四、监测设备运行时间记录表产品接线

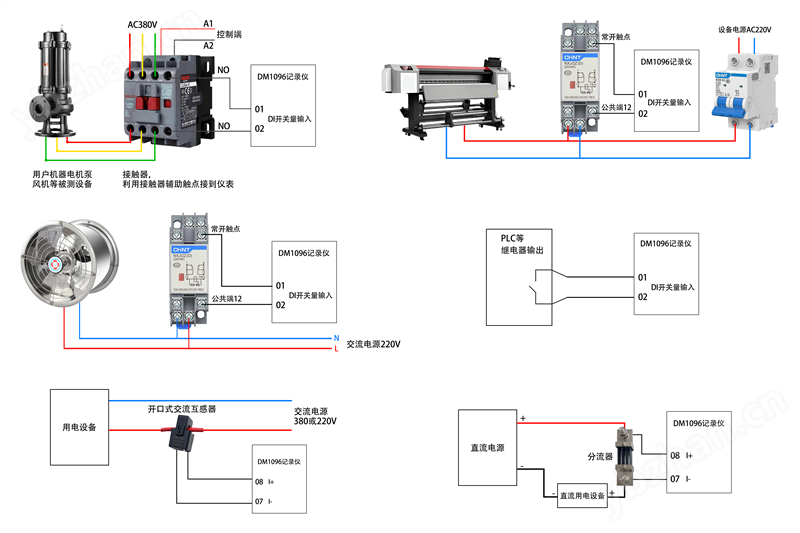

电流输入端子07，08兼容交流直流，订货明确输入范围默认AC/DC0-5A，可订货输入分流器0-75/100mV，或变送器4-20mA或0-100mA等；端子01,02开关量输入或5-24V电平输入或AC85-265V等只能选一种规格。仪表供电作为输入计时信号为参数设置即可实现。
五、产品选型
智能设备运行时间记录仪 DM1096F -□□□-□()
① ②③ ④⑤
备注：1、选型必须完整，没有选到的功能也要填上代码。
2、输入信号可以设置为本机仪表供电，即只接仪表供电就可以记录。
3、其他电流范围可以定4-20mA，0-100mA、0-75/100mV分流器等。
选型举例：DM1096F-KAS-A，输入兼容开关量/0-5A/仪表供电，带RS485，配适配器AC85-265V供电。
DM1096F-NN-A，仪表供电作为输入计时信号，不带通讯，配适配器AC85-260V供电。
DM1096F-KAN-D(DC200mA)，输入兼容开关量/DC200mA/仪表供电，不带RS485，DC12/24V供电。
六、操作说明
（一）按键功能 仪表按键为轻触式按键，使用时请勿用力按压。
4、记录清除
清除记录是指把记录的启动停止的记录文件都清除。数据记录采用先进先出循环记录方式，记录存满后覆盖最早的记录。一天启动停止50次400天记录满存储器。
累积记录是指把当前的累积时间 计时时间长度清零。
七、数据导出
（U盘是在需要导出数据时插入USB接口，平时不插在接口上）
数据记录保存在仪表内部的存储器内，需要导出数据时，将U盘插上屏幕提示U盘符号。记录仪数据导出到U盘生成EXCEL表格文件，用Office软件中的Excel即可打开。
U盘需FAT或FAT32格式, U盘导出有故障时，需要格式化U盘，再重试一下。每通道生成两个文件以及仪表开关机时间记录。例如：文件名ABCD-AL2.CSV，其中ABCD-是参数设置的数据，A表示第一次导出（确保多次导出到U盘文件不被覆盖），L是表示输入动作记录列表，2表示第2通道。文件名ABCD-AS2.CSV，表示第2通道统计的每天工作运行时间长度。文件名PD.CSV是仪表的上电断电记录文件。
八、通讯打印说明
(1)本产品可带两个独立的通讯接口，一个作通讯用，另一个接微型打印机。RS485标准通讯距离1.5km，可以挂接多个仪表。数据格式为1个起始位﹑8个数据位﹑1个停止位，校验位可设置。为避免通讯冲突，仪表都处于侦听方式。计算机按规定地址向某一仪表发出一个命令，然后等待一段时间，等候仪表回答，仪表收到正确命令后再发送出数据。发送结束后仪表又处于侦听方式。同一系统中，仪表地址不能相同，波特率要一致。
(2)采用标准Modbus-RTU通讯协议，使用其中的03、04、06功能号。在使用组态软件时，可选用标准Modbus或modicon(XX康)的PLC，Modbus-RTU地址型，功能号为3X或4X都可以，寄存器地址是从第一个开始，数据为整型16位，使用组态软件寄存器从4x001或4x000开始（或者3x001 3x000）。通讯传输数据为有符号的整型数据，需根据实际情况处理小数点位数。当数据大于0X8000时，数据取反加1即为负数的实际数值，例如通讯传输数据为0XFFFF，对应数据值为-1，通讯传输数据为0XF012，对应数据值为-4078。对于长整型数据如累积量等，数据值=高位×65536+低位；组态时用户也可以选择数据类型为长整型（Long），系统自动计算出累积量。寄存器4x1024/25为电流测量值的32位单精度浮点数类型，执行标准IEEE754，例如0x42CAFBCF对应101.4918。
九、质 保
如属厂方制造质量问题，在仪表出厂日起，由厂方免费修理，如果是由于保管及使用
不当而造成损坏，修理时收成本费。保修期十八个月。
