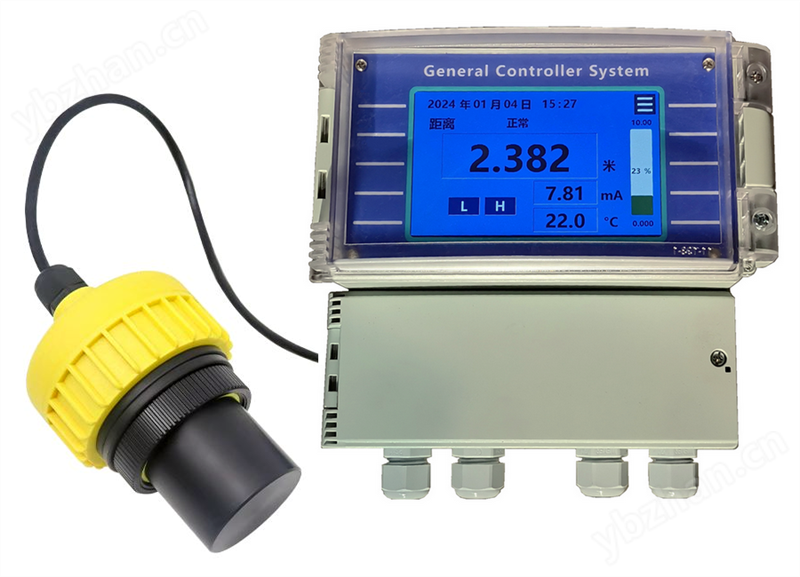

GCS-UL-10D超声波液位计 超声液位计是利用超声波对被检测物进行非接触式和无磨损的检测。主要是检测污水、河水、清水。功耗小，盲区小，测量精度高，运行稳定。响应迅速快，内置自动温度补偿，滤波算法保证了液位测量的准确性。
智能传感器，校准调试数据及测量数据均存储于传感器内部，可单独使用MODBUS-RTU标准协议，也可以通过RS485传输至GCS变送器使用。
GCS-
UL
-
10
D
超声波液位计
超声液位计是利用超声波对被检测物进行非接触式和无磨损的检测。主要是检测污水、河水、清水。 功耗小，盲区小，测量精度高，运行稳定。响应迅速快，内置自动温度补偿，滤波算法保证了液位测量的准确性。
智能传感器，校准调试数据及测量数据均存储于传感器内部，可单独使用M ODBUS-RTU 标准协议，也可以通过RS485传输至GCS变送器使用。
传感器特点
▲ 宽输入电压：10VDC~28VDC
▲ 两种输出方式可选：RS485、4~20mA
▲ 内置温度传感器，全量程自动补偿。
▲ 内置BLE蓝牙，可通过手机APP实现参数读取及配置。
传感器 性能指标
|
GCS-UL-10D超声波液位计性能指标 |
|||
|
量 程 |
100kHz(0.15~2 m) ，64kHz(0.25~5 m) ， 49kHz(0.3~10 m) ，40kHz(0.4~12 m) |
||
|
精 度 |
±0. 5 %F . S . |
||
|
分辨率 |
1mm |
||
|
工作电压 |
10VDC～28VDC |
||
|
整机功耗 |
≤50mA(不超过1W) |
||
|
数字量输出 |
RS485（可10VDC～28VDC供电） |
二选一，订货时说明。 配 GCS 表头用 RS485 输出。 |
|
|
模拟量输出 |
4～20mA（根据供电电压的不同，带载能力不同） 10VDC（负载≤150Ω），28VDC（负载≤500Ω） |
||
|
环境温度 |
工作温度 -20~ 6 0°C 贮存温度 -4 0~ 8 0°C |
||
|
换能器参数 |
锐角度 |
100KHz（9°±5%），64KHz（14°±5%） 49KHz（18.5°±5%），40KHz（21.5°±5%） |
|
|
半功率角 |
100KHz（3.8°±5%），64KHz（6°±5%） 49KHz（7.8°±5%），40KHz（9°±5%） |
||
|
换能器螺纹 |
NPT2”，G2A（40KHz） |
||
|
防护等级 |
IP68 |
||
|
质 量 |
≤1000g |
||
|
材 质 |
ABS |
||
|
线 缆 |
10米 |
线外径：6.3mm（线芯4*0.3） |
|

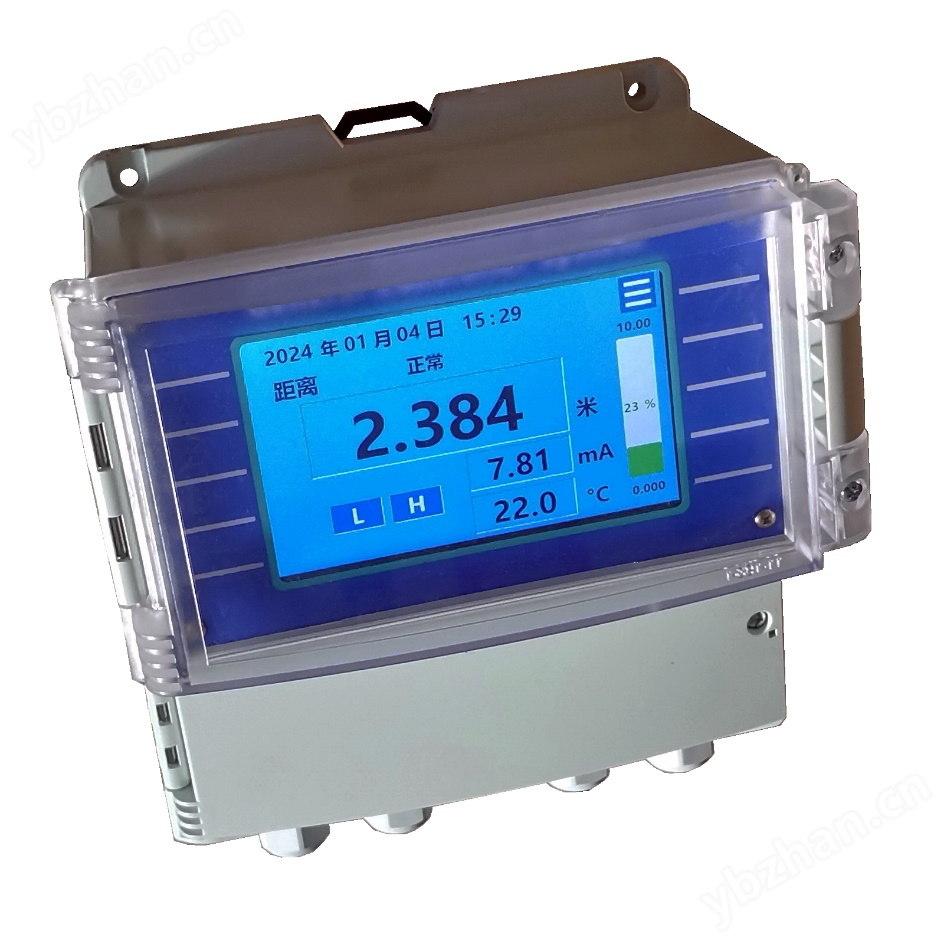

变送器特点
▲ 宽输入电压： AC110V ~ 240V
▲ 5英寸电阻式触摸彩屏 ，便捷设置界面。
▲ 输出方式：RS485、4~20mA、2组继电器输出。
▲ 与传感器数字通讯，抗干扰能力强。
变送器 性能指标
|
UL-10 D 数字超声波液位计性能指标 |
|||
|
测量参数 |
液位高度，空间距离 |
单位 |
米 |
|
精 度 |
± 0.25% F.S. |
重复性 |
±0. 1 % |
|
线性度 |
± 0.05% |
响应时间 |
T90<1s |
|
分辨率 |
1 mm |
||
|
显 示 |
中文带背光5英寸电阻式触摸彩屏 |
||
|
供 电 |
AC110V ~ 240V 50Hz /60 Hz |
||
|
整机功耗 |
≤15W |
||
|
数字量输出 |
R S485 Modbus-RTU 协议 |
||
|
模拟量输出 |
4～20mA/750Ω负载 |
||
|
继电器输出 |
2组 高、低位报警继电器；1组 出错状态报警继电器 |
||
|
继电器 容量 |
AC250V/8A或DC30V/ 8 A |
||
|
环境温度 |
工作温度 -20~ 6 0°C 贮存温度 -4 0~ 8 0°C |
||
|
防护等级 |
IP65 |
||
|
质 量 |
≤1200g |
||
|
材质
|
主体外壳ABS+透明盖PC |
||

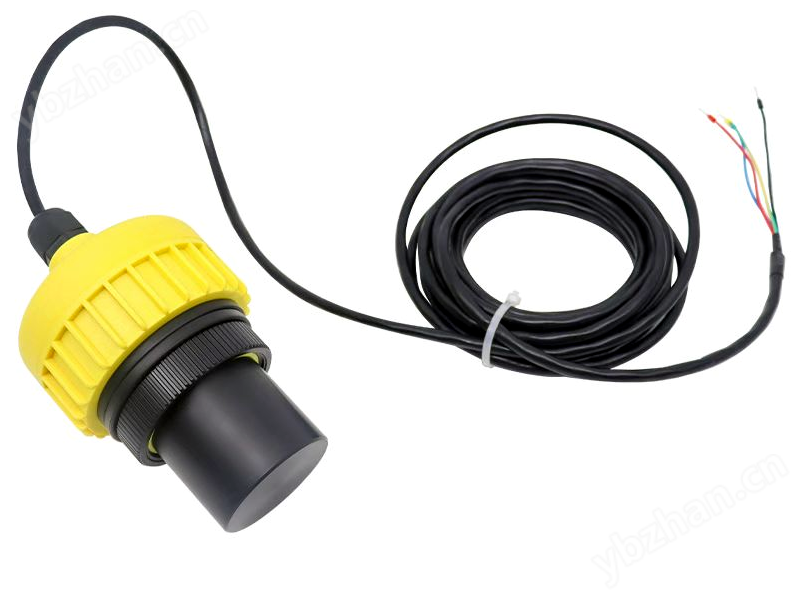

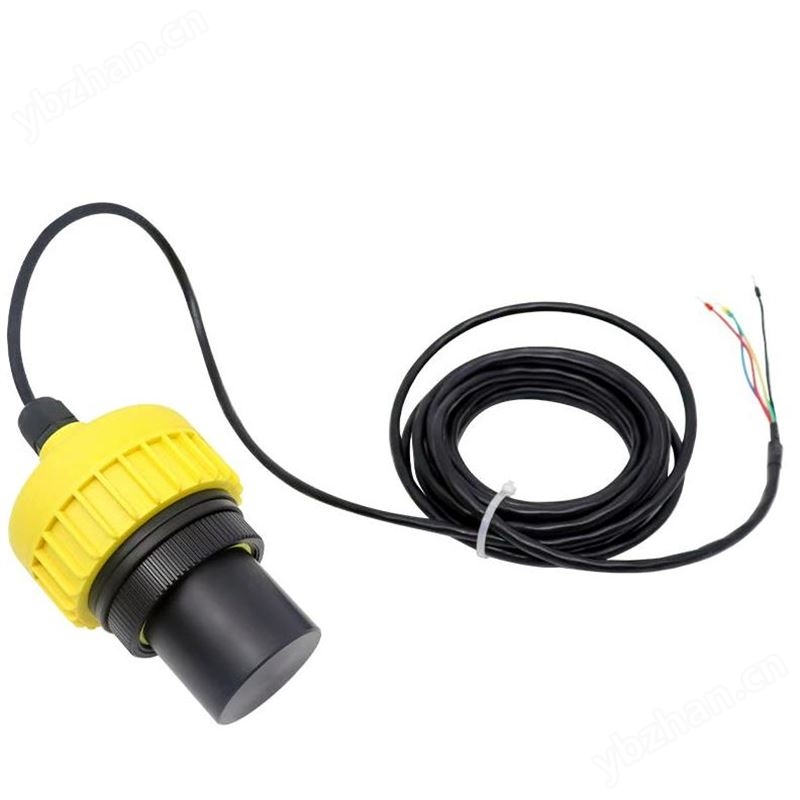

传感器

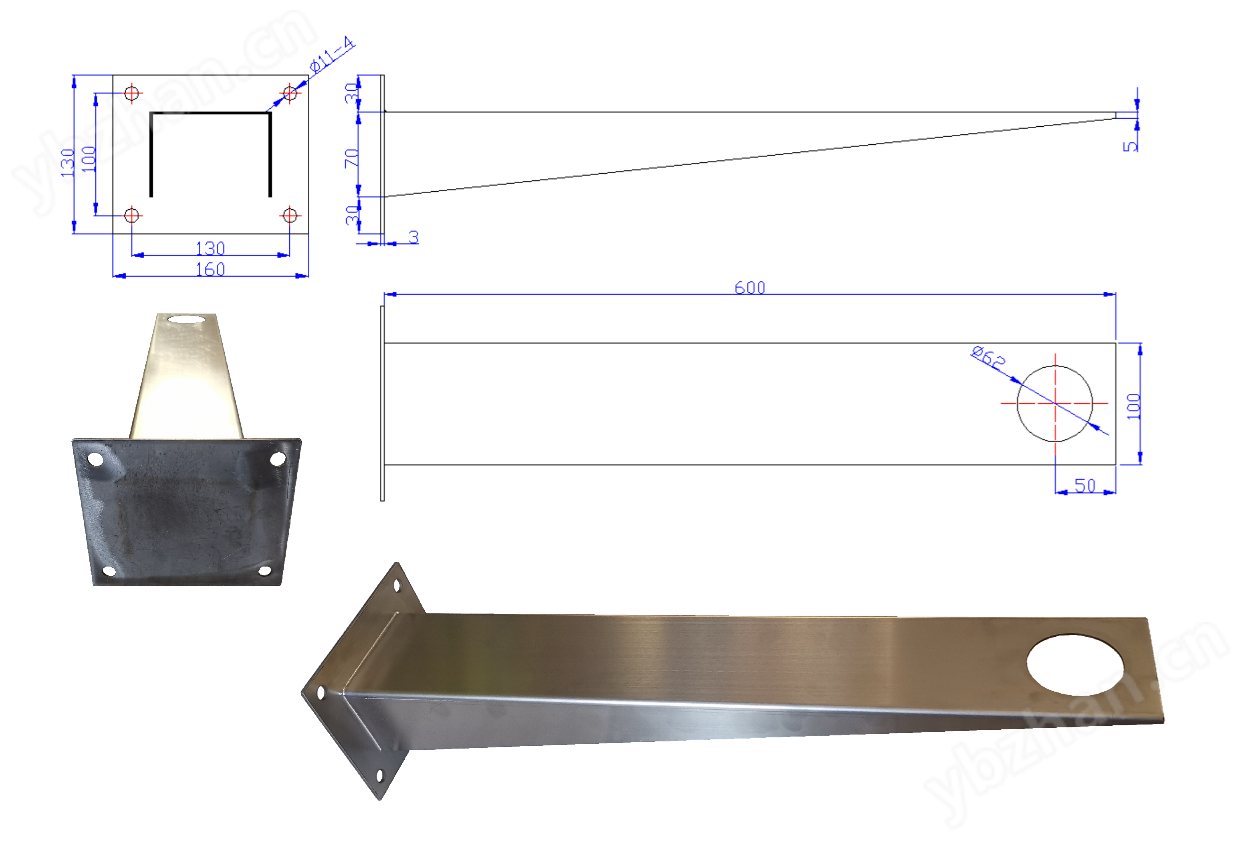

安装可选支架

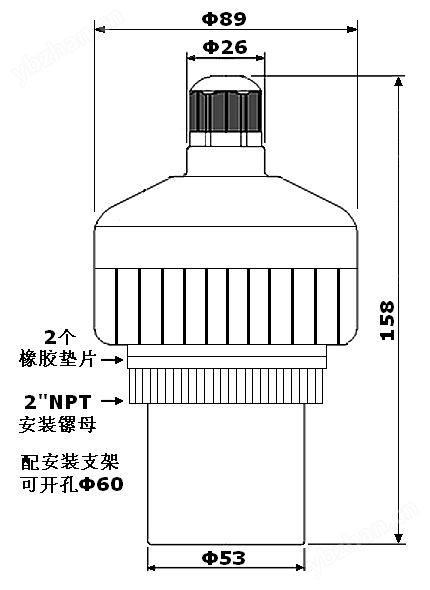

传感器外形尺寸

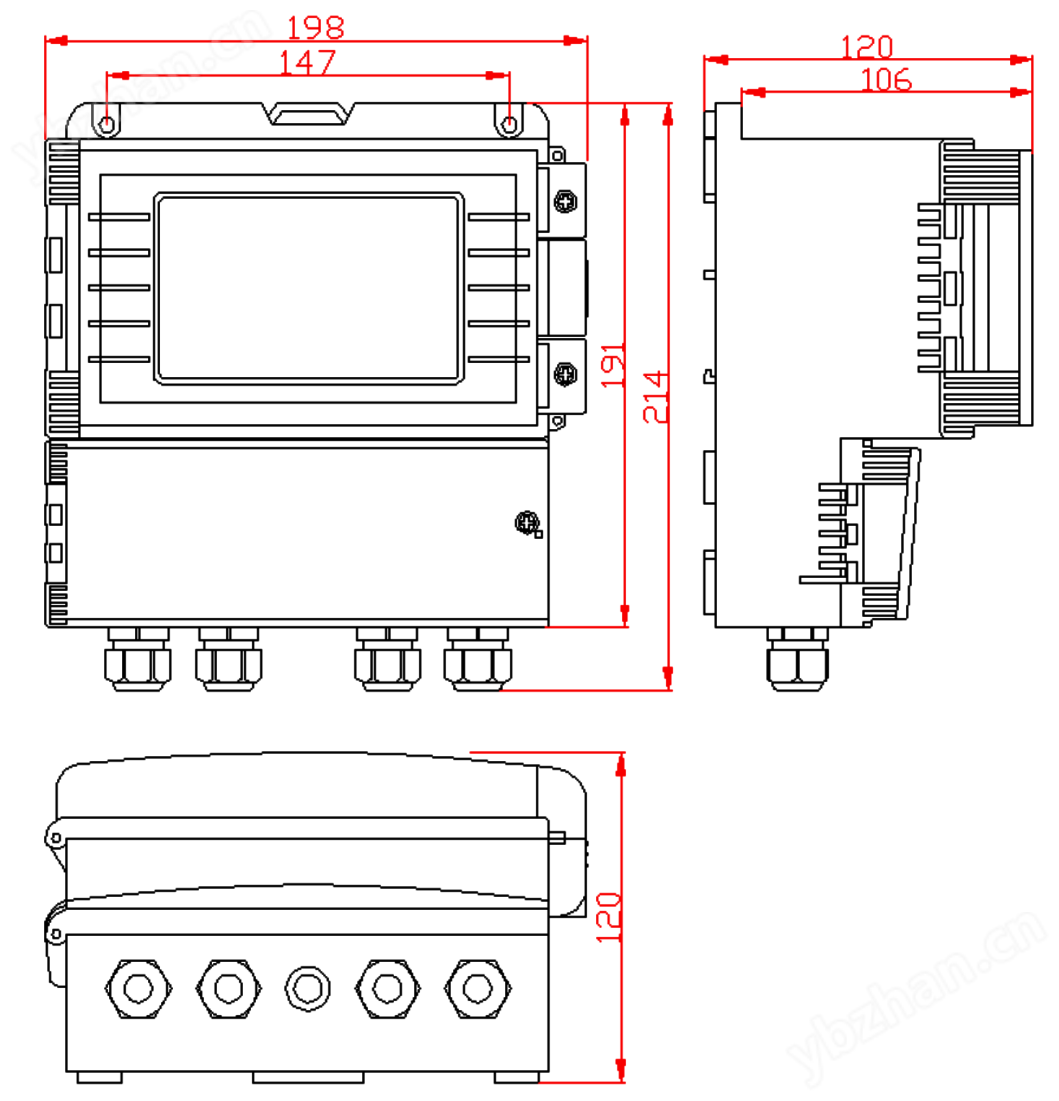

变送器外形尺寸
