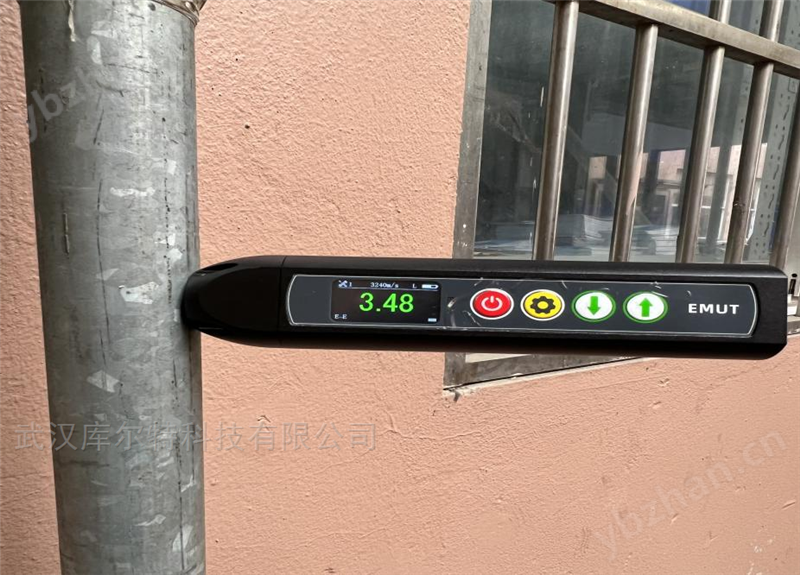

电磁超声波测厚仪是一款超小型的无需耦合剂 、可非 接触式测量的仪器， 可实现常温及高温状态下金属物质的厚度测量 。
适用于钛 、铝 、铜 、不锈钢 、合金钢 、碳钢 、铸钢等， 并且支 持搭载高温探头以及小管径探头进行测量

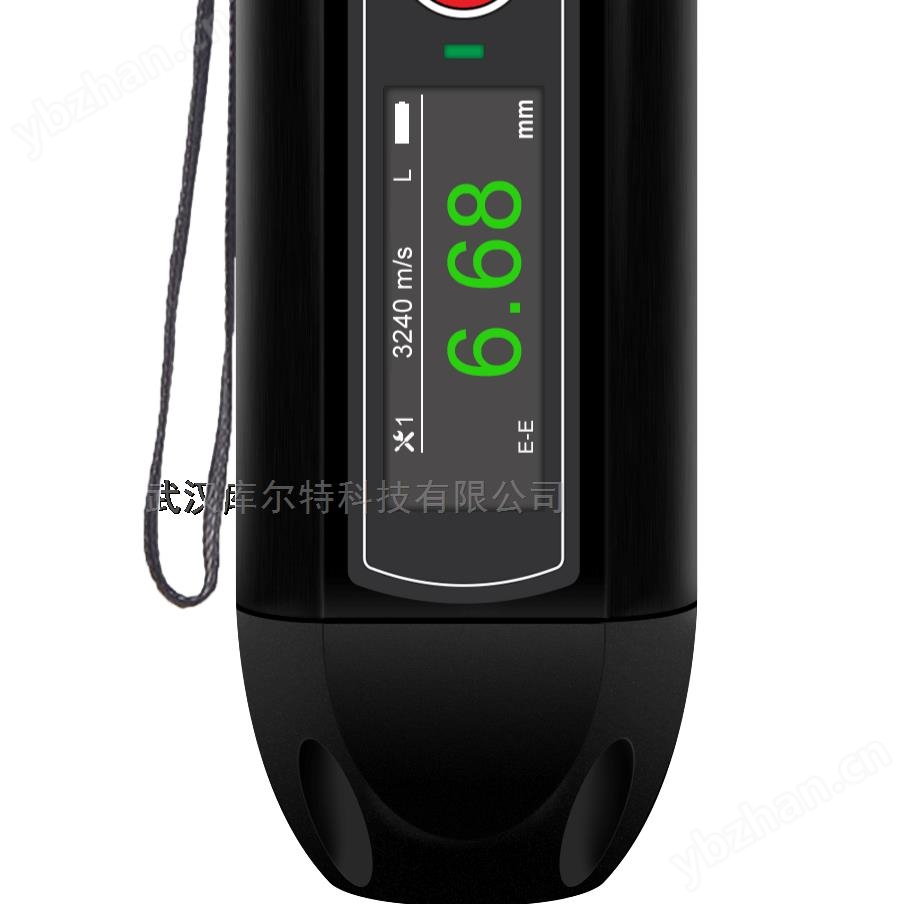

EMUT20 电磁超声波测厚仪是一款超小型的无需声耦合剂、非接触式测量的仪器，可实现常温及高温状态下金属物质的厚度测量。
适用于钛、铝、铜、不锈钢、合金钢、碳钢、铸钢等
1.电磁超声波测厚仪 特点：
l 体积小 , 携带方便
l 主机可通过无线的方式连接至平板电脑
l 对工件表面要求不高 , 对粗糙表面无需打磨处理 , 可实现非接触式测量
l 对涂层不敏感 , 可实现含涂层工件的厚度测量
无需声耦合剂 , 可实现高温工件的厚度测量 , 可进行温度补偿
2.电磁超声波测厚仪技 术参数:
|
型号 |
|
E M UT20 （普通） |
E M UT20D （无通讯） |
E M UT20D+ （可选通讯） |
|
检测范围 |
|
1 ~ 64 0 mm |
1 ~ 64 0 mm |
0. 7 5 ~ 128 0 mm |
|
可检测工件材质 |
碳钢、铸钢、合金钢、不锈钢、铜、铝、钛等导体材料 |
|||
|
测量范围 |
|
测量碳钢 — 1X ꞉ 80 mm 2X ： 160 mm 3X ꞉ 320 mm |
1X ꞉ 160 mm 2X ꞉ 320 mm 3X ꞉ 640 mm |
|
|
接收增益 |
|
自动 0～96 dB ， 步距 0. 1 dB |
0～96 dB ，手动或自动 ， 手动步距 1 dB 、自动步距 0. 1 dB |
自动 0～96 dB ，步距 0. 1 dB |
|
最大提离距离 |
|
4mm(铝)、3mm(碳钢)、2mm(不锈钢) |
5mm(铝)、4mm(碳钢)、3mm(不锈钢) |
5mm(铝)、4mm(碳钢)、3mm(不锈钢) |
|
探头激磁方式 |
永磁体 |
|||
|
声波类型 |
剪切波 ( 横波 ) |
|||
|
供电 |
内置锂电池 , 工作时间不小于 5 小时 |
|||
|
主机正常工作温度范围 |
-10~+50 ℃ |
|||
|
主机贮藏温度范围 |
0-+40 ℃ |
|||
|
主机重量 |
250g( 配常温探头 ) |
|||
|
主机外形尺寸 |
长 170mm ×宽 40mm ×厚 35mm |
|||
|
序号 |
名称 |
数量 |
备注 |
|
1 |
主机 |
1 |
|
|
2 |
常温探头 |
1 |
4MHz，Φ42mm*32mm |
|
3 |
充电数据线 |
1 |
|
|
4 |
充电插头 |
1 |
|
|
5 |
说明书 |
1 |
|
|
6 |
铁基试块 |
1 |
|
|
7 |
铝基试块 |
1 |
|
|
8 |
包装盒 |
1 |
|
选配件
|
序号 |
名称 |
数量 |
备注 |
|
1 |
高温探头 |
1 |
4MHz，Φ42mm*57mm |
|
2 |
小管径常温探头 |
1 |
4MHz，Φ13mm*36mm |
|
3 |
大管径常温探头 |
1 |
4MHz，Φ40mm*60mm |

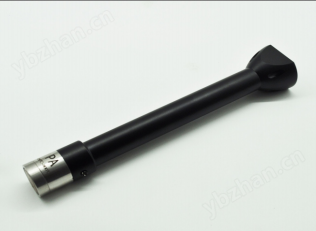

高温探头
小管径探头
