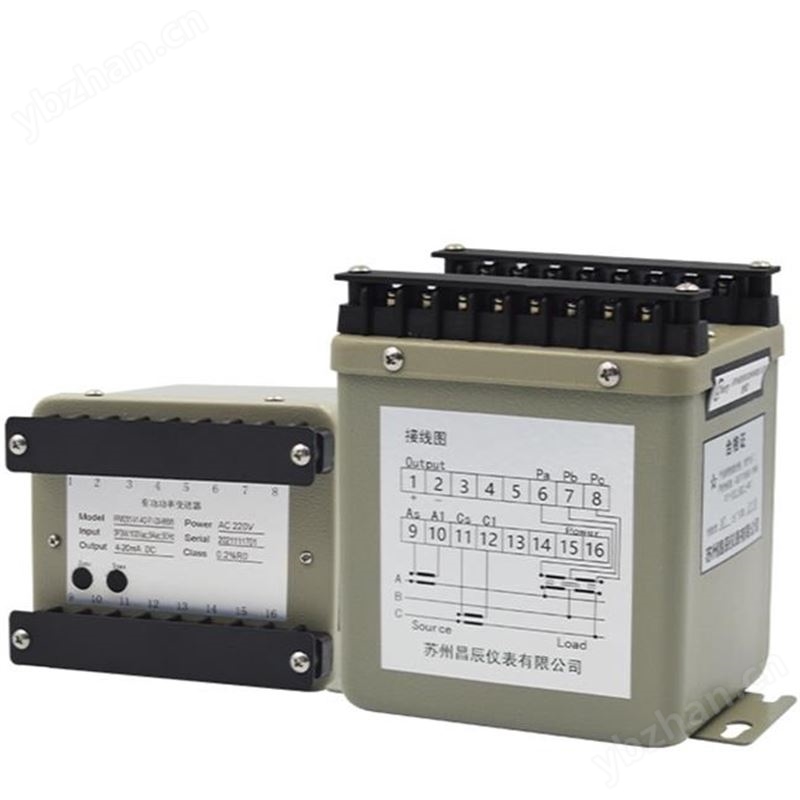

FPW201三相三线有功功率变送器
FPW有功功率变送器、FPK无功功率变送器、FPWK型有功功率/无功功率组合式变送器，是一种能将被测有功功率和无功功率转换成直流输出的仪器，其转换成的直流电流或电压为线性比例输出，并能反映出被测功率在线路中的传输方向。它们适用于频率为50Hz、60Hz及特殊频率的各种单、三相（平衡或不平衡）线路，配以适当的指示仪表或装置，可广泛地应用发电厂和输变电系统及其它对功率测量要求较高的场所。
FPW有功功率变送器将电力系统里的有功功率，有功无功组合，经隔离变送成线性输出的模拟信号。有FPW201三相三线功率变送器、FPW301三相四线有功功率变送器。
测量：单相二线，三相三线，三相四线
输入范围：电流5Aac，1Aac;电压150Vac，600Vac
精度：±0.5%RO
输出：4~20mA
工作电源：AC220V±10%或AC/DC24~265V
安装方式：35mm标准导轨、底座螺钉安装
FPW有功功率变送器的技术条件
引用标准：GB/T 13850-1998（IEC688-1992）
长期稳定度：≤±0.2%/年，无累计误差
温度影响：≤100ppm/℃
响应时间：＜400ms
输出纹波：＜0.4% (峰-峰值)
输入功耗：电流＜0.2VA，电压＜0.1VA
工作频率：标称频率±10%
输出负载：电流输出 额定10V压降 最大15V压降（可选）电压输出 额定 2mA 最大 5mA输出
输出负载影响：＜0.1% （额定负载范围内）
辅助电源：额定电压 80%-120% 额定频率 90%-110%
允许过量输入：电流 3倍连续 10倍30秒 50倍1秒，电压最大2倍连续
电压试验：输入/输出/电源与外壳之间 2kV AC 1min IEC688
冲击试验：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脉冲电压）
校正幅度：满度最小±3%，零点最小±1%
磁场影响：0.4kA/m 磁场强度变化＜0.05%
工作条件：温度-10～55℃ 相对湿度 ≤95% 无凝露
贮藏条件：温度-40～70℃ 相对湿度 ≤95% 无凝露
FPW功率变送器的选型代码
常用规格实例
型号: FPW201-V1-A2-F1-O3/0-866W;
精度: ±0.2%
输入: 3P3W，5Aac，100Vac，50Hz;
输出: 4~20mAdc (0~866W)
电源: AC220V
描述: 此型号为三相三线有功功率变送器，5Aac 100Vac CT PT变比电流电压信号输入，输出4~20mA，功率基准数866W,工作电源AC220V。
FPWK型有功功率/无功功率组合变送器，具有与FPW/FPK一样的优异性能。只需一组输入连接线，只占用一个变送器空间，便可是时测量有功功率和无功功率。有功功率、无功功率对应的两个直流输出是隔离的。因此它是实现有功功率和无功功率测量的配套仪器。
FPW201---三相三线有功功率变送器；
FPK201---三相三线无功功率变送器；
FPWK201---三相三线有功功率/无功功率组合变送器
FPWK301---三相四线有功功率/无功功率组合变送器
