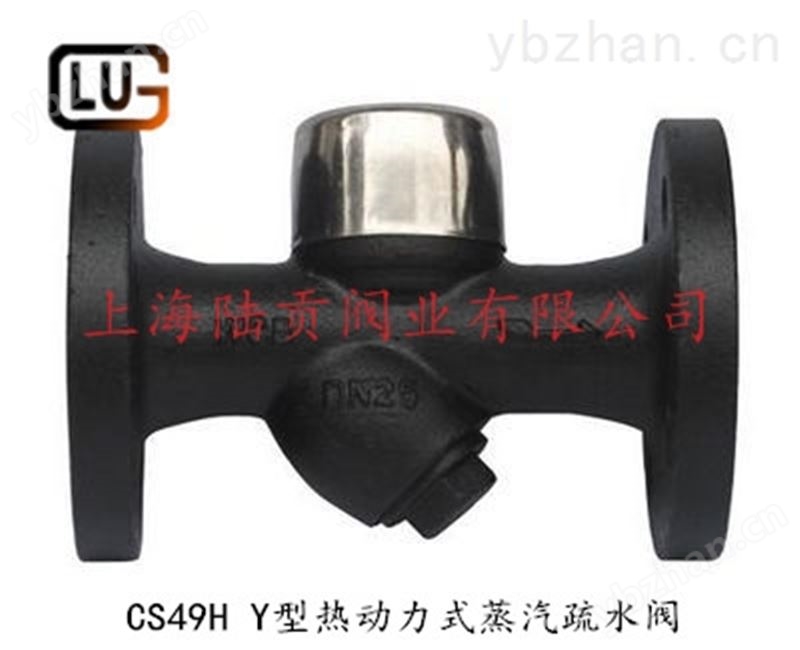

CS49H Y型热动力式蒸汽疏水阀
产品概述:
上海陆贡 CS49H Y型热动力式蒸汽疏水阀是利用热动力学特性，当凝结水排流较低时会发生第二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。备有过滤器和排污。该阀动作灵敏可靠，排水量大。
上海Y型热动力式蒸汽疏水阀上海Y型热动力式蒸汽疏水阀
CS49H Y型热动力式蒸汽疏水阀 工作原理：
陆贡 CS49HY型热动力圆盘式蒸汽疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使 陆贡 CS49H热动力圆盘式蒸汽疏水阀阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。适用于高温蒸汽主管线和过热燕汽管网的阻汽排水。
CS49H Y型 热动力式蒸汽疏水阀 产品特点：
1、体积小，重量轻，不受安装位置的限制；
2、全部材质均为不锈钢件，经久耐用，耐腐蚀；
3、在室外不怕冷冻，能耐水击，耐过热；
4、过冷度为 8 ℃ ，漏汽率小于实际排量 3% ，zui大背压 50%；
5、结构简单，安装维修方便。
|
产品名称 |
CS49H热动力式圆盘式Y型蒸汽疏水阀 |
|
产品型号 |
CS49H |
|
公称通径 |
DN15-50 |
|
压力范围 |
1.6-4.0MPa |
|
阀体材质 |
铸钢，不锈钢 |
CS49H Y型热动力式蒸汽疏水阀零件材料：
|
阀体 |
锻钢 |
|
阀帽 |
不锈钢 |
|
阀盖 |
锻钢 |
|
阀片 |
不锈钢 |
|
阀体密封面 |
不锈钢 |
排水量对照表（Kg/h）：
|
产品型号 |
DN |
工作压差（Mpa） |
||||||
|
0.05 |
0.15 |
0.4 |
0.6 |
1.0 |
1.6 |
2.5 |
||
|
CS19H-16C
|
15,20,25 |
150 |
280 |
400 |
475 |
600 |
800 |
|
|
32,40,50 |
550 |
650 |
900 |
1200 |
1700 |
2100 |
||
|
CS19H-25
|
15,20,25 |
1717 |
1828 |
2536 |
2701 |
3202 |
3581 |
|
|
32,40 |
56 |
119 |
321 |
470 |
534 |
|||
|
50 |
1800 |
2050 |
2600 |
3000 |
3500 |
4300 |
5000 |
|
|
CS19H-40
|
15,20,25 |
56 |
119 |
321 |
470 |
534 |
||
|
32,40,50 |
1800 |
2050 |
2600 |
3000 |
3500 |
4300 |
5000 |
|
