GEMS捷迈5000型电容压力传感器变送器

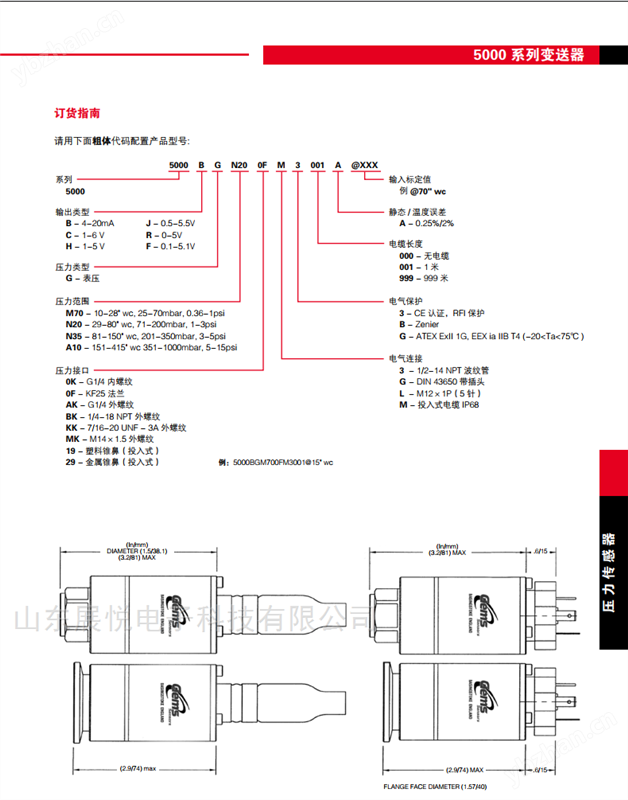

GEMS捷迈5000型电容压力传感器变送器投入式、通用型 通过了 CE、劳埃德船级社、本质安全型 ExII 1G ；EEx ia IIB T4认证，采用了全不锈钢外壳 ▲高耐压、适用于粘稠液体 GEMS捷迈5000系列产品采用坚固的陶瓷薄膜和***的电容技术，可以探测瞬间微小压力变化，同时承受较大压力冲击。坚韧的陶瓷传感器安装在双层不锈钢外壳中，确保多数苛刻条件下应用仍具有良好性能。GEMS捷迈5000系列压力传感器选型步骤分为8个部分以下是选型代码以及含义
1输出类型 （红色字体是信号类型代码）
B - 4-20mA J - 0.5-5.5V
C - 1-6 V R - 0-5V
H - 1-5 V F - 0.1-5.1V
2压力类型
G - 表压 （红色字体是压力类型代码）
3压力范围 （红色字体是量程代码）
M70 - 10-28" wc, 25-70mbar, 0.36-1psi
N20 - 29-80" wc, 71-200mbar, 1-3psi
N35 - 81-150" wc, 201-350mbar, 3-5psi
A10 - 151-415" wc 351-1000mbar, 5-15psi
4压力接口
0K - G1/4 内螺纹
0F - KF25 法兰
AK - G1/4 外螺纹
BK - 1/4-18 NPT 外螺纹
KK - 7/16-20 UNF - 3A 外螺纹
MK - M14×1.5 外螺纹
19 - 塑料锥鼻（投入式）
29 - 金属锥鼻（投入式）
5电气连接
3 - 1/2-14 NPT 波纹管
G - DIN 43650 带插头
L - M12×1P（5 针）
M - 投入式电缆 IP68
6电气保护
3 - CE 认证，RFI 保护
B - Zenier
G - ATEX ExII 1G, EEX ia IIB T4 (-20<ta<75℃ )<="" p="">
7电缆长度
000 - 无电缆
001 - 1 米
999 - 999 米
8 静态 / 温度误差
A - 0.25%/2%

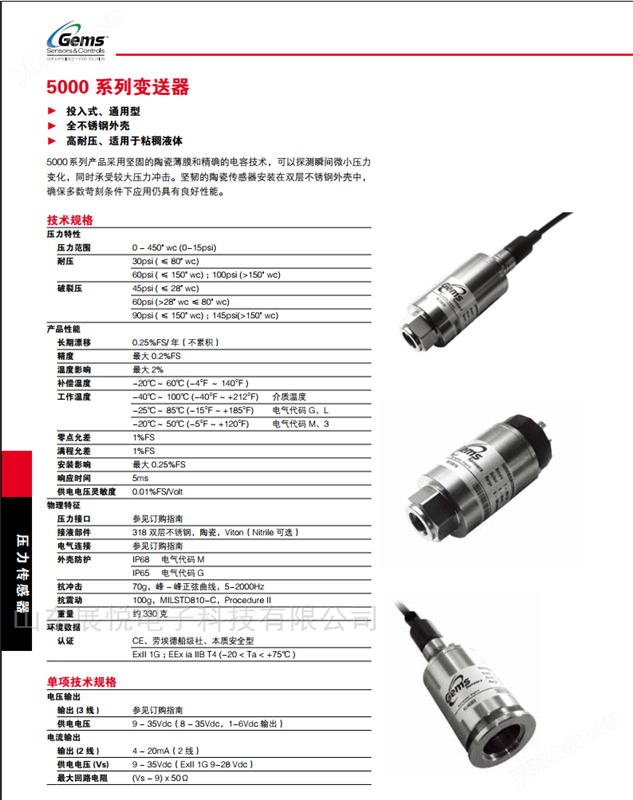

压力特性压力范围 0 - 450" wc (0-15psi)
耐压 30psi ( ≤ 80" wc) 60psi ( ≤ 150" wc) ；100psi (>150" wc)
破裂压 产品性能长期漂移 精度 温度影响 补偿温度 工作温度 零点允差 响应时间 供电电压灵敏度 物理特征压力接口 接液部件 电气连接 参见订购指南
外壳防护 IP68 电气代码 M IP65 电气代码 G
抗冲击 70g，峰 - 峰正弦曲线，5-2000Hz
抗震动 100g，MILSTD810-C，Procedure II
重量 约 330 克
环境数据认证 CE、劳埃德船级社、本质安全型ExII 1G ；EEx ia IIB T4 (-20<ta <+75℃="" )
单项技术规格电压输出输出 (3 线 ) 参见订购指南
供电电压 9 - 35Vdc（8 - 35Vdc，1-6Vdc 输出）
电流输出 供电电压 (Vs) 回路电阻
