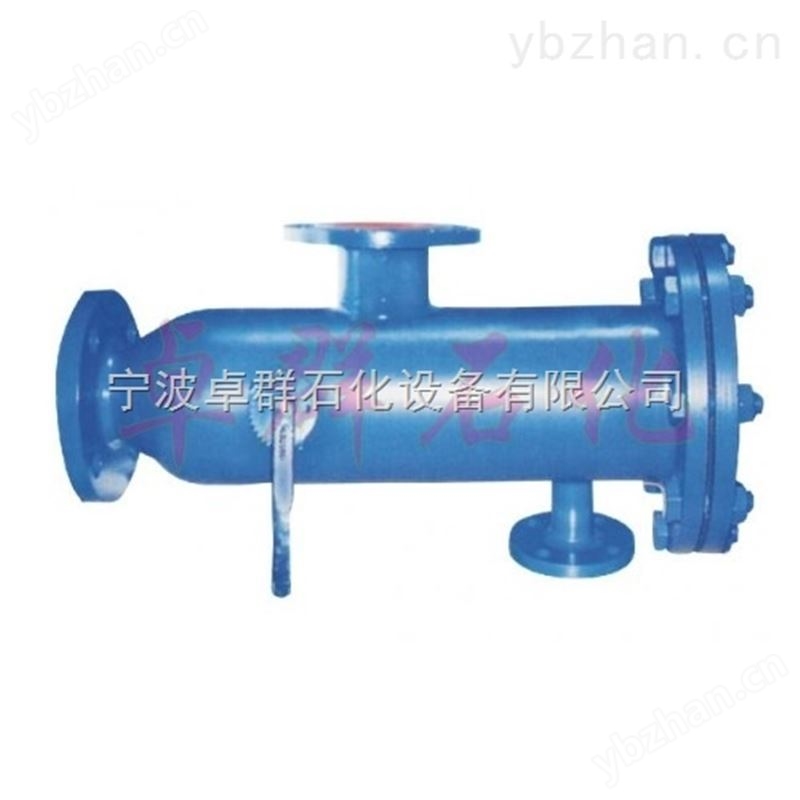

异流反冲洗过滤器（SRF-II型） 卓群石化
概述：
宁波卓群石化设备有限公司生产的半自动反冲洗排污过滤器适用于各种供水系统、工艺水系统及工业冷却水系统，特别是 24 小时连续运行的不停机系统，可以滤去水中的各种机械杂质，确保系统设备的安全可靠运行。自动冲洗排污过滤器具有体积小、过滤能力大、不占地方、操作管理方便等优点。它能去除介质中的各种杂质，可用于生活饮水厂原水的预处理，工业用水的处理，生活用水的预处理与zui后处理以及工业废水中有用物质的回收等。
半自动冲洗排污过滤器设备技术特点
：
1、工作温度：≤220℃
2
、过滤精度范围广：d＝0.5-2.0mm
3
、过滤水量大：该过滤器压力损失小，处理水量大，单台可达2850t/h
4
、使用寿命长：由不锈钢楔形条状滤网及优质碳钢筒体组成
5
、综合成本低：无需拆卸和更换滤网，使用寿命长达20年
6
、操作简便效率高：无需接旁路，无需修机，过滤反冲效果好
半自动反冲洗过滤器主要技术参数 :
|
型号 |
SRF-I SRF-II |
环境温度 |
CS:–30 ℃ ～ +350 ℃ SS:-80 ℃ ～ +480 ℃ |
|
规格 |
DN15 ～ 500 GB81 ～ 59 PN0.6 ～ 5.0 FF RF |
螺帽螺栓 |
20# 304 304L 316 316L |
|
壳体材质 |
A3 304 304L PP 316 316L H6 2 PTFE |
连接方式 |
法兰连接 对焊连接 螺纹连接 |
|
过滤精度 |
10 ～ 200( 目 /in) |
法兰标准 |
HG GB SH HGJ JB ANSI JIS |
|
密封垫片 |
丁晴橡胶 聚四氟乙烯 金属垫片 |
设计检测标准 |
GB150-98 HGJ532-91 |
|
滤芯材质 |
304 304L 316 316L |
外表 |
CS SS 304 SS316 |
SRF- I I型参考安装尺寸表 :
|
口径 |
L |
A |
B |
C |
D |
排污口 (DN) |
|
DN40 |
260 |
170 |
100 |
226 |
80 |
15 |
|
DN50 |
280 |
185 |
110 |
244 |
90 |
15 |
|
DN65 |
305 |
200 |
120 |
270 |
100 |
20 |
|
DN80 |
345 |
230 |
1 40 |
310 |
1 2 0 |
25 |
|
DN100 |
400 |
265 |
160 |
365 |
1 6 0 |
32 |
|
DN125 |
550 |
315 |
190 |
440 |
180 |
40 |
|
DN150 |
580 |
375 |
220 |
5 2 0 |
2 2 0 |
40 |
|
DN200 |
750 |
500 |
2 8 0 |
670 |
2 6 0 |
50 |
|
DN250 |
900 |
625 |
32 0 |
830 |
3 1 0 |
65 |
|
DN300 |
1310 |
750 |
3 6 0 |
1000 |
3 4 0 |
80 |
|
DN 35 0 |
1514 |
875 |
42 0 |
1 180 |
380 0 |
100 |
|
DN400 |
1730 |
1000 |
470 |
1350 |
420 |
125 |
订货须知：
订货时请注明：产品名称、公称通径、压力等级、过滤精度、材质、法兰标准、操作压力等详细参数。以上产品尺寸为常规通用型，如需其他规格尺寸，敬请来电说明。
