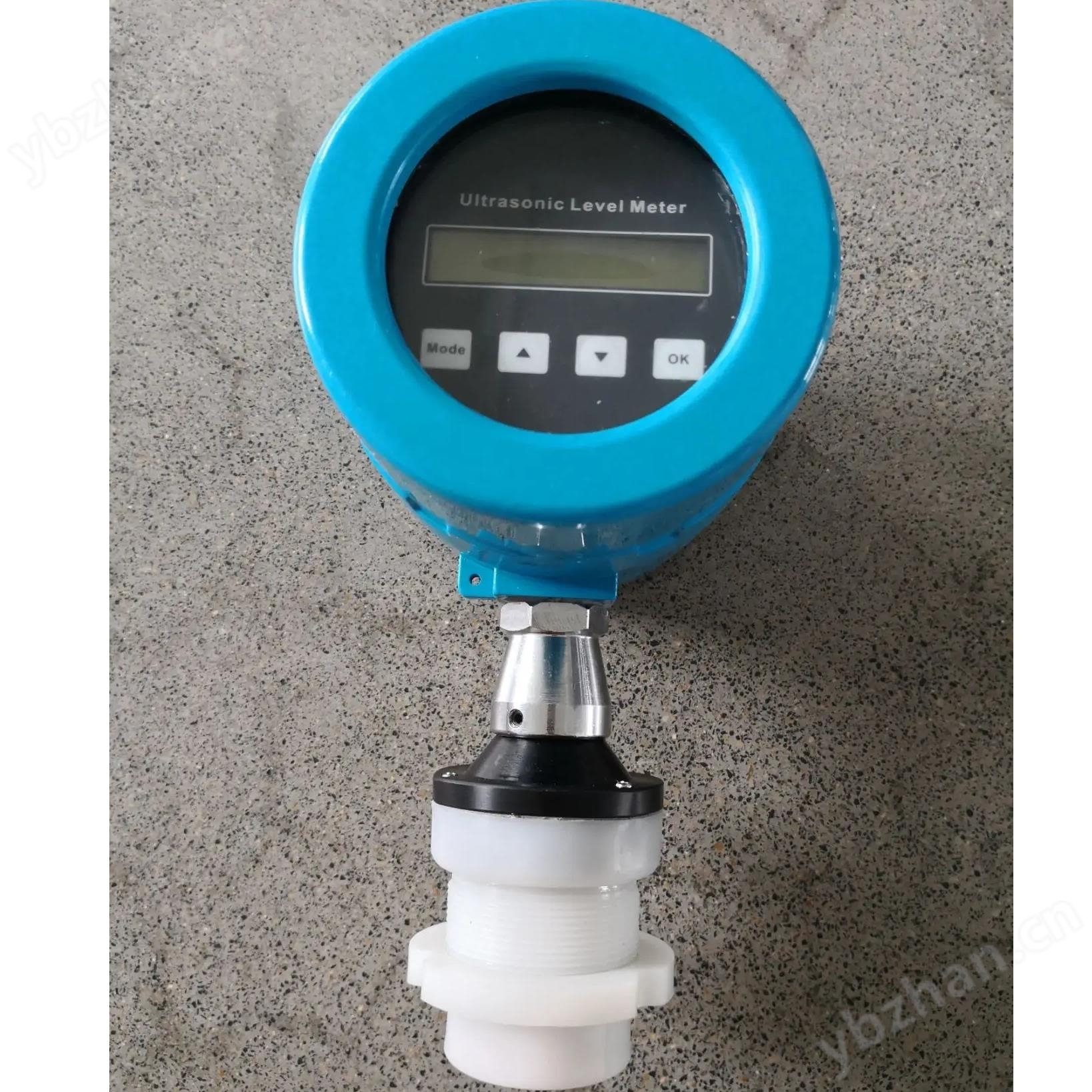

产品名称 ： JSRY-23 超声波物位计
生产厂家：江苏润仪仪表有限公司
产品介绍 ：
JSRY-23超声波物位计 是由微处理器控制的数字液位仪表。 声波频率超过20kHz的声波称为超声波，超声波是机械波的一种，也是机械振动在弹性介质中的一种传播过程,它的特征是频率高、波长短、绕射现象小，另外方向性好,能够成为射线而定向传播。超声波在液体、固体中衰减很小，因而穿透能力强,尤其是在对光不透明的固体中,超声波可穿透几十米的长度，碰到杂质或界面就会有显著的反射。由超声波在介质中传播原理可知,若介质压力、温度、密度湿度等条件一定,则超声波在该介质中传播速度是一个常数。因此，当测出超声波由发射到遇到液面反射被接收所需要的时间,则可换算出超声波通过的路程,即得到了液位的数据。
产品分类：
★ 两线制: 供电DC24V和信号输出(4-20m)共用一根两芯电缆，为标准的变送器形式
发射功率相对弱些，检测周期略长。
★ 三线制: 供电回路和信号输出回路独立。当采用DC24V供电时,可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线。
★ 四线制: 供电回路和信号输出回路独立，当采用DC24V供电时，可使用一根3芯电缆线,供电负端和信号输出负端共用一根芯线;当采用AC220V供电时，或者当采用DC24V供电，要求供电回路与信号输出回路隔离时，应选用一根4芯电缆线。
★ 应用场所: 储罐、化学品罐、池子、料槽、水渠、水井、粮仓、料仓等。
★ 被测介质: 清水、污水、灰浆、泥浆、酸碱液、化学试剂、润滑油、重油、沥青、矿石、粮食、固体颗粒等食
产品特点：
1、最大量程可达40m 固体料位测量可达25m。
2、最小分辨率1mm。
3、LCD/LED 大显示屏。
4、智能信号必型技术
5、全塑料防腐外元:防护等级IP67。
6、换能器结构:小量程物位计法兰安装时,对法兰接管长度无要求
7、简单的按键设定参数:无需等待容器排空或加满,无需附加的遥控器,
8、灵活的安装方式:螺纹(法兰)、固定孔(支架)。
9、探头可加长:适应寒冷地区室外密闭容器安装，防止结霜。
10、配有高低位双继电器:四线制提供此功能。
11、交流和直流供电形式可选;四线制和分体机主机提供此功能。
应用范围 : 应用于炼化厂油库、油田联合站、石化、化工、医药、电力、液体储运等行业。
应用条件:介质不能充满气泡(顶部有气泡不影响)，不能有结晶物，动力粘度小于30mPa.S；灌体材质必须硬质密实材料:如碳钢、16MnR、不锈钢、玻璃钢、硬塑料等。
技术参数：
★量 程:40m(液体) 25m(固体)
★盲 区:0.25 ~0.6m
★精 度(空气中):0.2%F·S
★电流输出:4~20mA
★数字接口:RS485接口/Modbus RTU协议
★输出负载:0~500Q
★显示方式:4位LCD/LED
★输入电源:DC20~32V/AC85~265V
★温度补偿:全范围自动
★介质温度:-45℃~+85℃
★压力范围:±0.1MPa
★声波束角:8°、5°(3db)
★ 检测周期:1秒
★参数设置:3位有感按键
★电缆装置:PG13.5密封套
★外壳材料:压铸铝
★传感器材料:PVC或定制PTFE外壳
★防爆等级:Exia ⅡCT6
★防护等级:IP67
★安装方式:螺纹、法兰、支架
