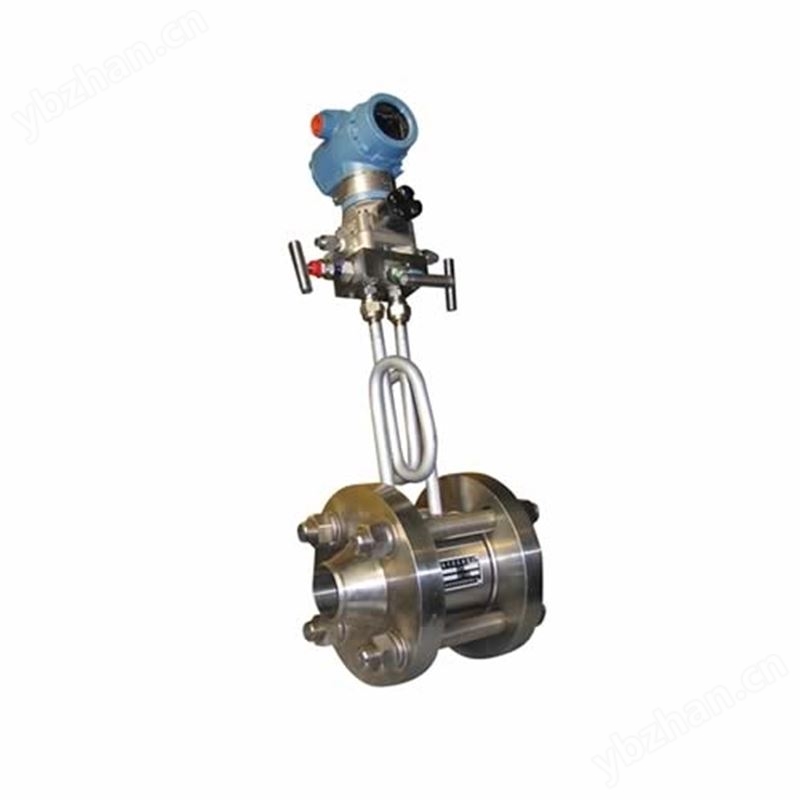

标准孔板是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板，喷嘴等。智能节流装置（孔板流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
智能节流装置（流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，孔板流量计,采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。
孔板流量计,特点
▲节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
▲孔板计算采用国际标准与加工
▲应用范围广，全部单相流皆可测量，部分混相流亦可应用。
▲标准型节流装置无须实流校准，即可投用。
▲一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
智能型孔板流量计,特点
▲采用进口单晶硅智能差压传感器
▲高精度，完善的自诊断功能
▲智能孔板流量计其量程可自编程调整。
▲可同时显示累计流量、瞬时流量、压力、温度。
▲具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。
▲配有多种通讯接口
▲稳定性高
▲量程范围宽、大于10：1
智能型技术指标
▲高精度：±0.075%
▲高稳定性：优于0.1%FS/年
▲高静压：40MPa
▲连续工作5年不需调校
▲可忽略温度、静压影响
▲抗高过压 孔板流量计
产品选型
|
型号 |
说 明 |
|||||||||
| HSBLGB | 节流装置（孔板流量计） | |||||||||
| 代号 |
按其结构特征的两大基本分类 |
|||||||||
| K |
孔板 |
|||||||||
| P |
喷嘴等 |
|||||||||
|
代号 |
公称压力（105Pa） |
|||||||||
|
2.5 |
2.5 |
|||||||||
|
10 |
10 |
|||||||||
|
16 |
16 |
|||||||||
|
25 |
25 |
|||||||||
|
64 |
64 |
|||||||||
|
100 |
100 |
|||||||||
|
200 |
200 |
|||||||||
|
代号 |
口径(mm) |
|||||||||
| 15～1200 |
15～1200mm |
|||||||||
|
代号 |
按其结构形式细分 |
|||||||||
|
H |
标准孔板(环室) |
|||||||||
|
Y |
标准孔板(法兰) |
|||||||||
|
K |
标准孔板(钻孔) |
|||||||||
|
I |
ISA 1932喷嘴 |
|||||||||
|
L |
长径喷嘴 |
|||||||||
|
W |
文丘利喷嘴 |
|||||||||
|
G |
经典文丘利管 |
|||||||||
S |
双重孔板 |
|||||||||
|
Q |
圆缺孔板 |
|||||||||
|
Z |
锥形入口孔板 |
|||||||||
|
R |
1/4圆孔板 |
|||||||||
|
P |
偏心孔板 |
|||||||||
|
N |
整体(内藏)孔板 |
|||||||||
|
X |
楔形孔板 |
|||||||||
|
T |
不在上述之列的特殊节流装置 |
|||||||||
|
代号 |
介质 |
|||||||||
|
1 |
液体 |
|||||||||
|
2 |
气体 |
|||||||||
|
3 |
蒸汽 |
|||||||||
|
4 |
高温液体 |
|||||||||
|
代号 |
补偿形式 |
|||||||||
|
N |
不带压力、温度补偿 |
|||||||||
|
P |
带压力补偿输出 |
|||||||||
|
T |
带温度补偿输出 |
|||||||||
|
Q |
带压力、温度补偿输出 |
|||||||||
|
代号 |
变送器差压量程范围 |
|||||||||
|
0 |
微差压量程 |
|||||||||
|
1 |
低差压量程 |
|||||||||
|
2 |
中差压量程 |
|||||||||
|
3 |
高差压量程 |
|||||||||
|
代号 |
是否带现场显示 |
|||||||||
|
W |
节流装置传感器 |
|||||||||
|
X |
智能节流装置（流量计） |
|||||||||
