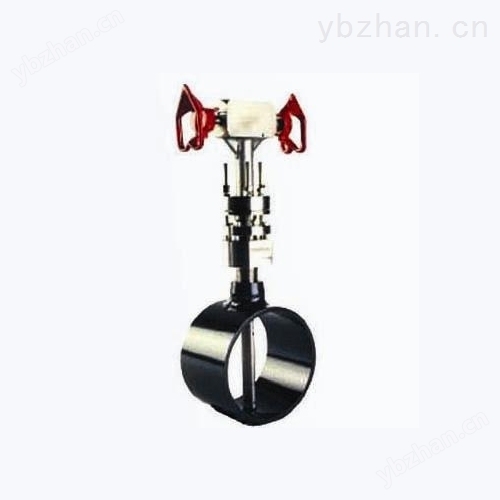

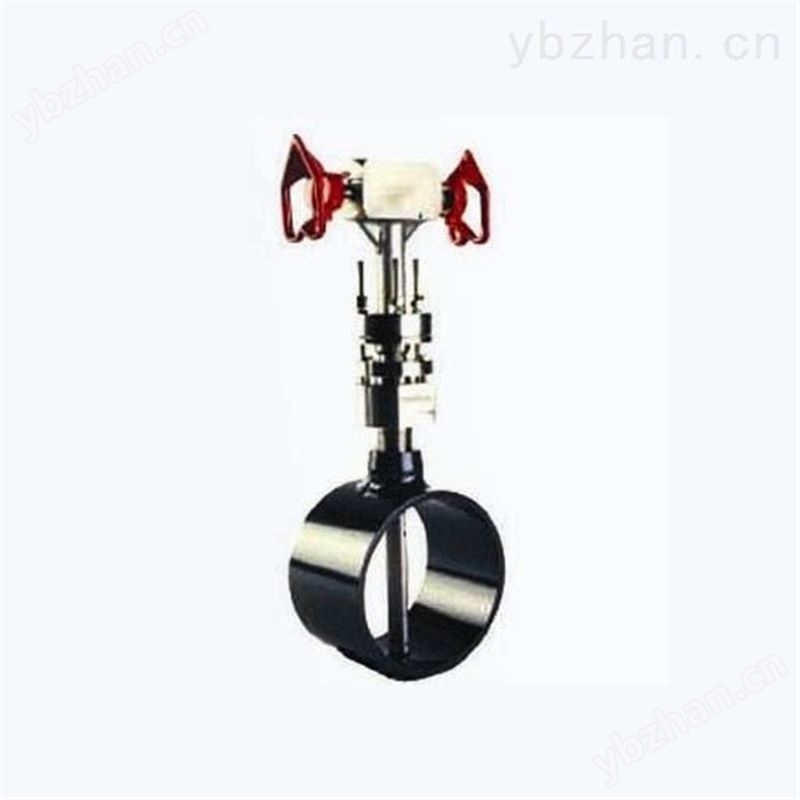

苏川供应智能高精度威力巴差压式流量计
SC智能高精度威力巴差压式流量计适用于气体、液体和蒸汽的高精度流量测量。威力巴是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。威力巴反映流体真实的流速，其精度达到± 1.0%，重复性达± 0.1%。
性能指标
测量精度：± 1 重复精度：± 0.1
适用压力：0～40MPa 适用温度：－ 180℃～＋ 550℃
测量上限：取决于探头强度测量下限：取决于测量小差压要求
量 程 比：大于10∶1
适用管径：38mm～9,000mm 圆管、方管
适用介质：满管、单向流动的、单向的气体、蒸汽和粘度不大于1 0 厘泊的液体
威力巴的使用范围及其广泛，它大量用于各种气体、液体和蒸
汽的测量，以下为典型应用介质。
威力巴均速管流量传感器的特点
● 稳定的信号
威力巴的低压取压孔位于探头侧后两边、流体与探头分离点之间，远离涡流波动区域。
● 的长期高精度
威力巴能够保证精度的长期稳定，这是因为：
⑴. 它不受磨损、污垢和油污的影响。
⑵. 结构上没有可移动部件。
⑶. 设计上排除了堵塞现象的发生。在探头前部，高静压区围绕着探头，使高压取压孔不会被堵塞。重要的是，低压孔取在探头侧后两边，流体从表面斜掠而过，保护了低压孔不会被掠动，而其它的探头容易堵塞，因为它们的低压取压孔在杂质聚集的低压波动区域。
● 低的安装费用
⑴. 只需要进行几英寸的线条焊接，完成安装是非常简单和快捷的。
⑵. 应用工具，可以实现带压在线安装。
⑶. 全部的阀和各种仪器的接口只需进行简单的装配，需要非常低的装配费用。
● 非常低的运行费用
⑴.它是一种非收缩节流的设计，作为一种插入式流量探头，威力巴的运行费用是低的。
⑵.威力巴只产生非常低的*性压力损耗，典型的少于0.7KPa
⑶. 一个孔板元件所产生的*性压力损耗超过14KPa
⑷.与孔板比较，威力巴的能量损耗降低了95%。
苏川供应智能高精度威力巴差压式流量计的技术参数及应用
|
型号 |
SCW650 |
SCW640 |
SCW630 |
|

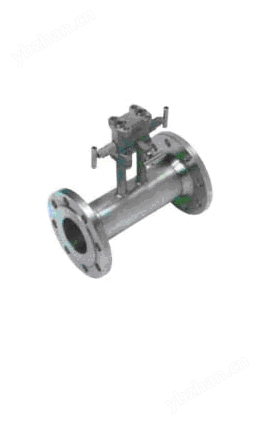

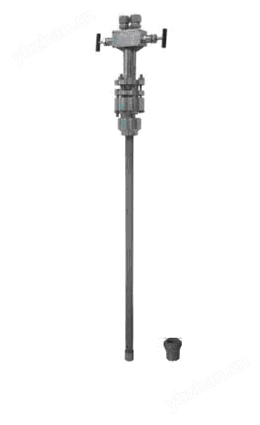

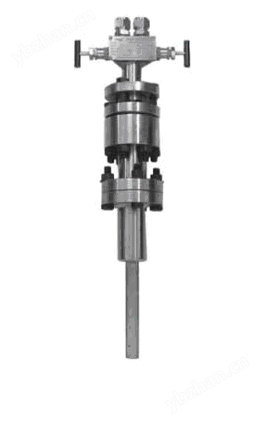

外形图 |
|
|
|
|
通径范围 |
80~500mm |
50~5000mm |
50~2000mm |
|
适用介质 |
空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽配有冷凝器等 |
气体、液体、蒸汽 |
|
|
压力范围 |
通常O~40.OMPa |
通常0~2.5MPa |
通常0~10.0MPa |
|
温度范围 |
通常-80~550℃ |
通常-80~300℃ |
通常－80~550 ℃ |
|
量程比 |
大于10:1 |
大于10:1 |
大于10:1 |
|
小流速 |
气体≥3.5m/s 液体≥0.6m/s 蒸汽≥9m/s |
气体≥3.5m/s 液体≥0.6m/s 蒸汽≥9m/s |
气体≥10m/s 液体≥1m/s 蒸汽≥12m/s |
|
测量精度 |
士1 |
士1 |
士1 |
|
重复性 |
±0.1 |
±0.1 |
±0.1 |
|
连接方式 |
整体焊接 |
在线安装调节 |
调节型法兰连接 |
|
配套仪表 |
差压变送器、流量积算仪等 |
||
|
型号 |
SCW620 |
SCW610 |
SCW600 |
|

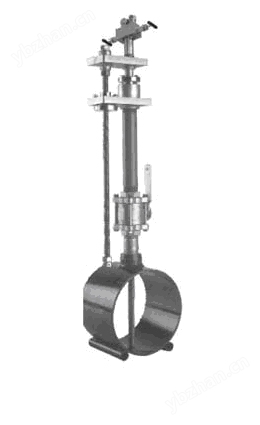

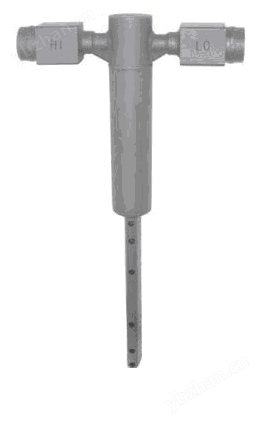

外形图 |
|
|
|
|
通径范围 |
50~4000mm |
50~5000mm |
12~50mm |
|
适用介质 |
空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽配有冷凝器等 |
气体、液体、蒸汽 |
|
|
压力范围 |
通常O~40.OMPa |
通常0~4MPa |
通常0~10.0MP a |
|
温度范围 |
通常-80~550℃特殊：700℃ |
通常-80~550℃ |
通常－80~300 ℃ |
|
量程比 |
大于10:1 |
大于10:1 |
大于10:1 |
|
小流速 |
气体≥3.5m/s 液体≥0.6m/s 蒸汽≥9m/s |
气体≥3.5m/s 液体≥0.6m/s 蒸汽≥9m/s |
气体≥10m/s 液体≥1m/s 蒸汽≥12m/s |
|
测量精度 |
±1 |
±1 |
±1 |
|
重复性 |
±0.1 |
±0.1 |
±0.1 |
|
连接方式 |
整体焊接 |
螺纹杆连接 |
法兰或螺纹连接 |
|
配套仪表 |
差压变送器、流量积算仪等 |
||
