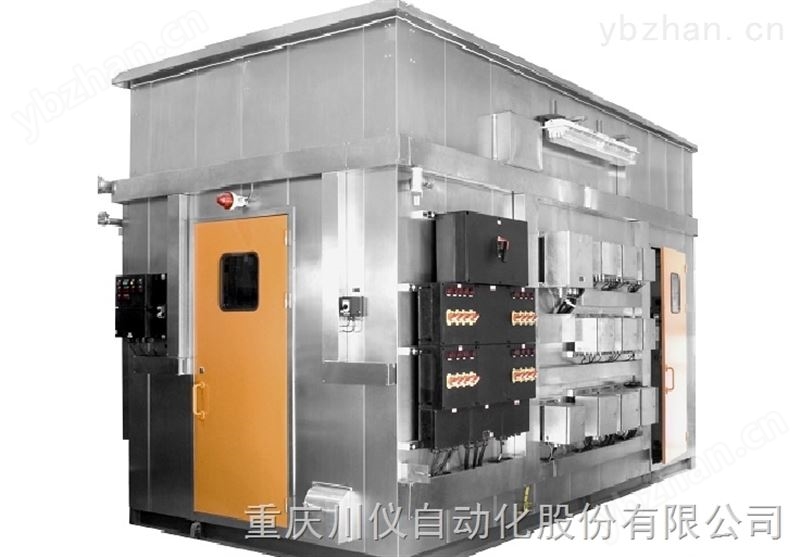

分析小屋系统
-
分析小屋系统详细描述：
可满足过程分析成套系统所需求的温度、湿度、防尘、防爆炸环境条件的使用要求，质量可靠、功能齐全、使用、安装、维护简单。
分析小屋本体结构：
分析小屋尺寸： 2000~8000(L) × 2500(W) × 2700(H)mm ，其它尺寸可特殊设计。
防爆等级： ExdIICT4 。
基本结构：采用型钢框架结构；外墙及屋顶采用π型板拼装。
底座为工字梁滑道型，底座和骨架为金属结构，有足够的强度。顶部配有整体吊装耳环。
墙体：内外钢板为不锈钢或镀锌钢板喷塑板材料；内外墙及吊顶和屋顶之间填阻燃型聚氨酯保温材料。墙体厚度为 75mm.
门窗：分析小屋设有外开型门，小屋面积小于等于 9m2 时设一个门，大于 9m2 时设置 2 个门，尺寸为 900 mm × 2000 mm ，带有安全可视窗，带阻尼限位闭门器和安全逃生锁，有外锁机构。门窗玻璃采用抗爆安全玻璃。
地面：地板采用防滑花纹钢板，可铺设防滑、阻燃、防静电地板。
屋内：配分析仪、蒸汽管路、上下水管路等、防爆配电箱、报警仪。
屋外：样气预处理系统；标准气、载气及钢瓶固定架； 防爆接线箱。
电气设施：所有电气设备均为防爆产品，防爆级别为 ExdIICT4 。包括防爆接线箱（公用电源、仪表电源、模拟信号、数字信号）、防爆开关、防爆荧光灯、防爆应急灯、门前及小屋外防爆灯、防爆排风扇、防爆冷暖型空调、防爆维修电源插座、安全控制系统（含：可燃、毒性、欠氧检测及声光报警）。
分析小屋联锁报警系统：
联锁报警系统由可燃气体报警仪、有毒气体报警、欠氧报警仪、报警控制箱、 PLC 控制器、报警灯、报警笛等组成。当出现可燃气体浓度达到爆炸下限值（ LEL ）或有毒气体浓度达到*接触限值（ TLV ）等报警信号时，小屋触发声光报警，同时，将信号远传至 DCS ，系统自动开启换气装置。
分析小屋正压通风温控报警控制系统（ HVAC ）：
由防爆空调、可燃、有毒、气体检测装置、鼓风机（一备一用）、压力控制系统等组成。将新鲜空气通过引风机送分析小屋内部，让小屋室内始终保持正压，正压控制在 10Pa~30Pa 之间，有效防止室外有毒、易燃、易爆气体渗入小屋，提高了小屋整体防护、防爆性能。
-
规格参数：
分析小屋尺寸：2000~8000(L)×2500(W)×2700(H)mm，其它尺寸可特殊设计。
防爆等级：ExdIICT4。
基本结构：采用型钢框架结构；外墙及屋顶采用π型板拼装。
底座为工字梁滑道型，底座和骨架为金属结构，有足够的强度。顶部配有整体吊装耳环。
墙体：内外钢板为不锈钢或镀锌钢板喷塑板材料；内外墙及吊顶和屋顶之间填阻燃型聚氨酯保温材料。墙体厚度为75mm.
门窗：分析小屋设有外开型门，小屋面积小于等于9m2时设一个门，大于9m2时设置2个门，尺寸为900 mm×2000 mm，带有安全可视窗，带阻尼限位闭门器和安全逃生锁，有外锁机构。门窗玻璃采用抗爆安全玻璃。
-
