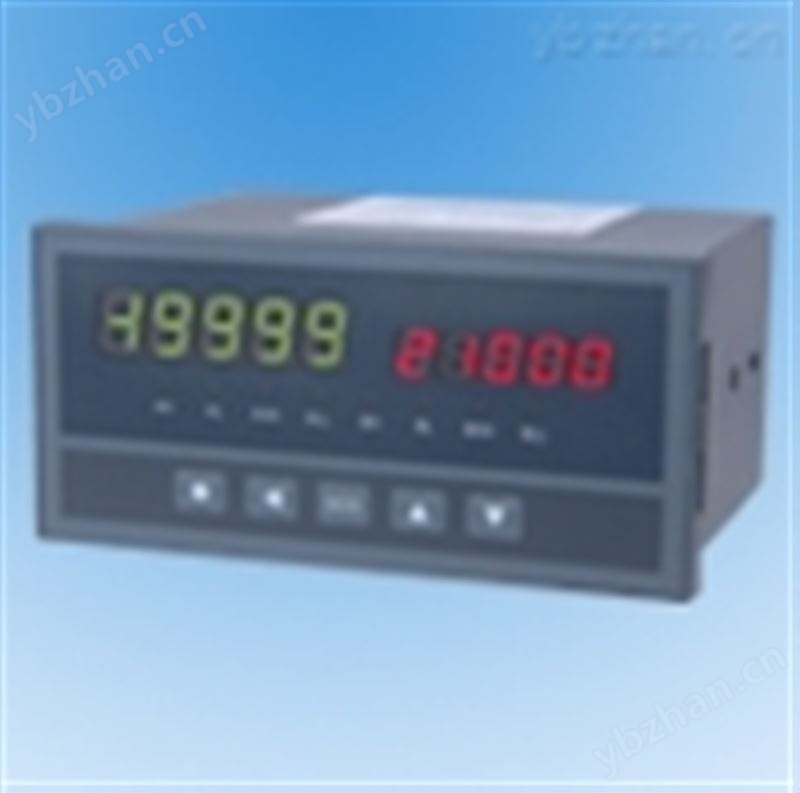

XSN系列智能计数器与各类脉冲信号的传感器配合，用于数量、长度、位移的记录、测量、变换、显示、传送和控制。
说明：
①
单路或双路正交脉冲输入，计数频率
10kHz
②
8
位或
5
位
LED
显示，可设置宽范围计数比率
0.0001~45.000
③
外形尺寸：
160
×
80
（横），
96
×
48
（横）
④
仪表电源：
220V AC
，（
9~30
）
V DC
基本配置
单路脉冲输入，外供传感器电源（≥
50mA
）
扩展功能
①
2
点预置输出
②
双路正交脉冲输入
③
外部控制清零，加
/
减计数、显示锁定
④
变送输出
⑤
通讯接口：
RS 232
或
RS 485
|
内容
|
代码说明
|
|||||||||||||||
|
XSN/
|
单路脉冲输入，外供传感器电源（≥50mA）
|
|||||||||||||||
|
外形
尺寸
|
A—
|
160(W)×80(H)×125(L)
|
||||||||||||||
|
B—
|
96(W)×96(H)×112(L)
|
|||||||||||||||
|
C—
|
96(W)×48(H)×112(L)
|
|||||||||||||||
|
面板形式
|
H
|
横式
|
||||||||||||||
|
F
|
方形
|
|||||||||||||||
|
显示方式
|
S
|
5位显示，显示范围-19999~45000
|
||||||||||||||
|
L
|
7位显示，显示范围-9999999~9999999
|
|||||||||||||||
|
输入类型
|
1
|
单脉冲输入
|
||||||||||||||
|
2
|
双相正交脉冲输入，可识别正、反向运动（选择该项时必须选择外供）
|
|||||||||||||||
|
D
|
10Hz以下单输入，适合低速计数，防输入信号抖动
|
|||||||||||||||
|
预约输出功能
|
T0
|
无预置输出
|
||||||||||||||
|
T1
|
1点预置输出
|
|||||||||||||||
|
T2
|
2点预置输出
|
|||||||||||||||
|
外部控制功能
|
K0
|
无外部控制功能
|
||||||||||||||
|
K1
|
外部控制回零
|
|||||||||||||||
|
K2
|
外部控制回零，加/减
|
|||||||||||||||
|
K3
|
外部控制回零，加/减，锁定
|
|||||||||||||||
|
外供传感器电源
|
B0
|
无外供电源
|
||||||||||||||
|
B1
|
外供 24V DC，误差小于±5%，50mA
|
|||||||||||||||
|
B2
|
外供 12V DC，误差小于±5%，50mA
|
|||||||||||||||
|
B3
|
外供5V DC
|
|||||||||||||||
|
B4
|
其它
|
|||||||||||||||
|
通讯接口
（独立供电，全隔离，2400~19.2K仪表地址0~99，应答延迟小于500μs） |
S0
|
无通讯接口
|
||||||||||||||
|
S1
|
RS-232接口
|
|||||||||||||||
|
S2
|
RS-485接口
|
|||||||||||||||
|
S3
|
RS-422接口
|
|||||||||||||||
|
S4
|
BCD码接口
|
|||||||||||||||
|
打印单元接口（限A型仪表）
|
P0
|
无打印单元接口
|
||||||||||||||
|
P1
|
有打印单元接口
|
|||||||||||||||
|
变送输出
(仅显示方式为S型的仪表)
|
A0
|
无变送输出功能
|
||||||||||||||
|
A1
|
电流输出(4~20）mA、（0~10）mA或（0~20）mA
|
|||||||||||||||
|
A2
|
电压输出(0~5）V、（1~5）V
|
|||||||||||||||
|
A3
|
电压输出(0~10）V
|
|||||||||||||||
|
A4
|
其它输出
|
|||||||||||||||
|
计数比率方式
|
C1
|
单计数比率方式
|
||||||||||||||
|
C2
|
多计数比率方式（限显示方式为S型仪表）
|
|||||||||||||||
|
仪表电源
|
V0
|
220V AC
|
||||||||||||||
|
V1
|
24V DC
|
|||||||||||||||
|
V2
|
12V DC
|
|||||||||||||||
|
V3
|
其它
|
|||||||||||||||
|
非标准功能
|
N
|
N表示非标功能
|
||||||||||||||
