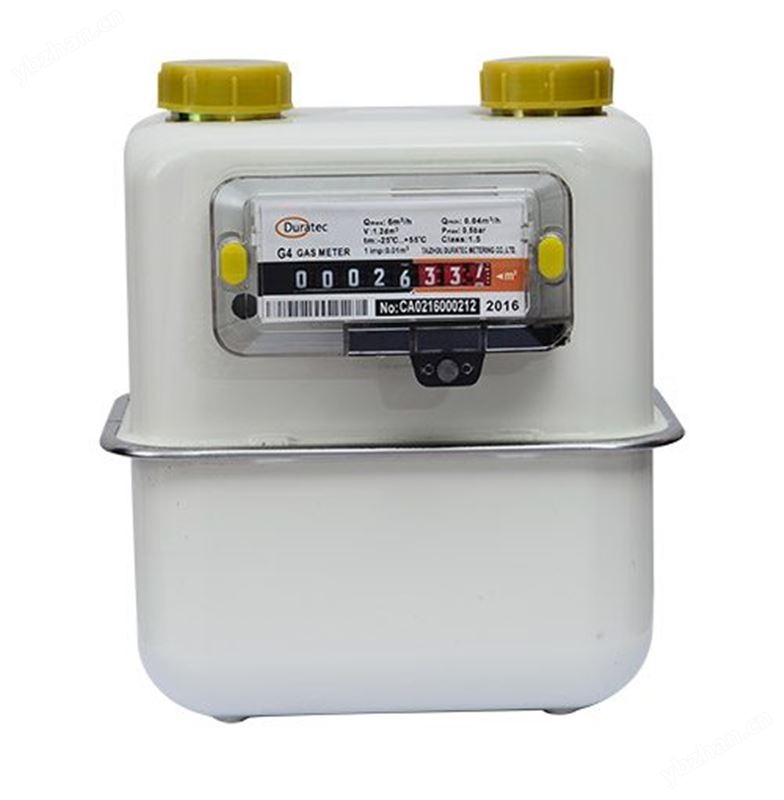

该产品利用气体在进气口和出气口两端的压力差作为动力，由阀座、阀盖的相对位置来控制气体流向的分配，推动膜片并通过双曲柄摇杆机构产生连续不断的运动，同时连杆机构的偏心转动齿轮通过齿轮的传动，驱动机械式单向计数器计，通过计数器显示燃气表的排气量，从而达到对气体体积的计量。
独立机芯计量机构，安装在由优质钢板拉伸喷塑的壳体中，确保了产品的精度和高可靠性。精心设计、精密制造、严格测试的GS系列燃气表广泛适用于天然气、人工煤气、液化石油气、沼气等气体的计量。
- 外壳由优质冷轧钢板拉伸而成。
- 表面喷塑处理，具有良好的耐腐蚀性。
- 采用不锈钢整体壳卡封装壳体、密封性好。
- 采用旋转移动式滑阀，滑阀材料采用高级酚醛合成树脂。
- 膜片采用*涂胶及硫化工艺，保证膜片的耐久性能；
- 上下壳体间采用涂胶工艺，保证密封性。
- 宽计量范围：G1.6S，G2.5S，G4S
- 高精度、长寿命、高可靠性。
- 低噪音。
- 可配脉冲传感器，实现远程抄表。
- 可配机械式温度补偿机构，补偿因温度变化给燃气表造成的计量误差。
|
项目 |
|
单位 |
G1.6S |
G2.5S |
G4S |
|
公称流量 |
m3/h |
1.6 |
2.5 |
4 |
|
|
流量 |
m3/h |
2.5 |
4 |
6 |
|
|
最小流量 |
m3/h |
0.016 |
0.025 |
0.040 |
|
|
外壳材质 |
|
钢 |
|||
|
进出间距 |
mm |
110(130) |
|||
|
总压力损失 |
Pa |
<200 |
|||
|
工作压力范围 |
kPa |
0.5~50 |
|||
|
每回转容积 |
dm3 |
1.2 |
|||
|

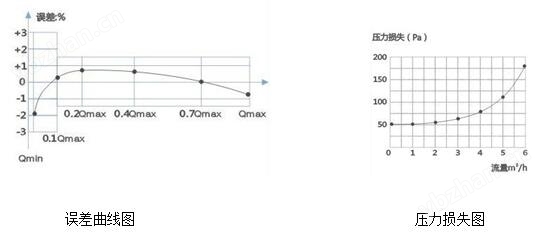

允许误差 |
Qmin ≤Q<0.1Qmax |
% |
±3 |
||
|
0.1Qmax ≤Q≤Qmax |
% |
±1.5 |
|||
|
计数器最小读数 |
dm3 |
0.2 |
|||
|
计数器读数 |
m3 |
99999.999 |
|||
|
工作环境温度 |
℃ |
-25 ～+55 |
|||
|
贮存温度 |
℃ |
-30 ～+60 |
|||
|
联接螺纹 |
|
M30 ×2;G1 1/4;3/4BSP ( 可按用户要求定制) |
|||
|
产品规格 |
H |
W |
D |
E |
A |
重量 |
|
G1.6S 、G2.5S、G4S |
224mm |
195mm |
67mm |
164mm |
110 （130）mm |
1.90Kg |
