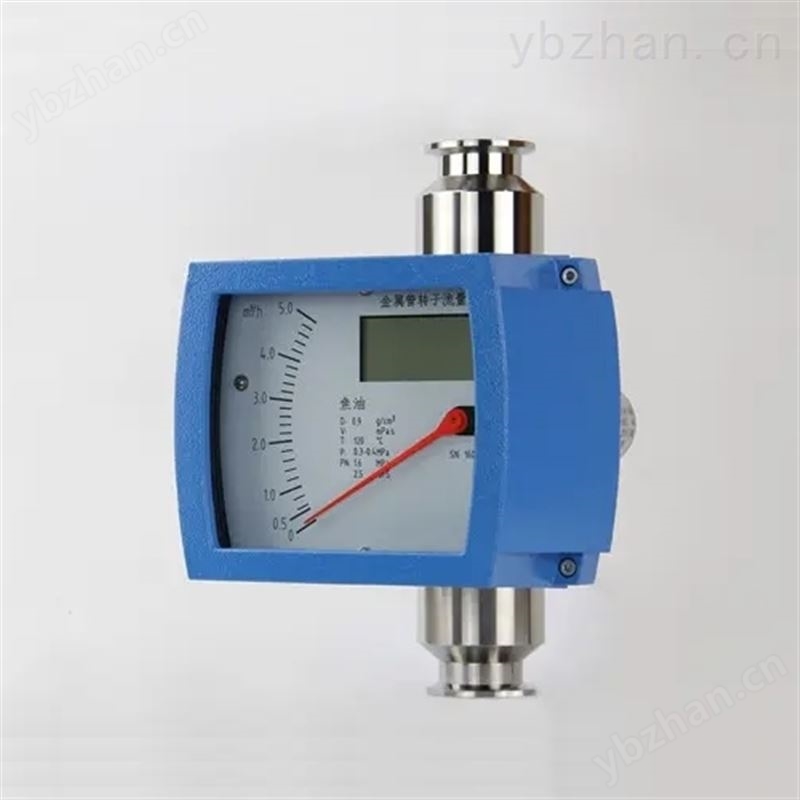

金属转子流量计的技术参数
测量范围:水（20℃）1-200000 l/h
空气（20℃，0.1013MPa）0.03－4000m3/h
参见流量表，特殊流量可订制
量程比：标准型10：1
精度： 标准型1.5级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1.6MPa
特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：最高可达400℃
介质粘度：DN15: <5mPa.s(F15.1-F15.3)
<30mPa.s(F15.4-F15.8)
DN25: <250mPFa.s
DN50-DN150: <300mPa.s
环境温度：液晶型－30℃－+85℃
指针型－40℃－+120℃
连接形式：标准型：DIN2501标准法兰
特殊型：由用户定任意标准法兰或螺纹
电缆接口：M20＊1.5
供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC ）
交流型：85－265VAC 50HZ
电池型：3．6V@4AH镍氢电池
报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出（最大100mA@30VDC内部阻抗100 欧）
特殊型：继电器输出（触点容量最大5A@250VAC）
脉冲输出：累积脉冲输出，最小间隔50毫秒
液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65
防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6
金属转子流量计流量参数
|
通经（mm） |
流量范围 |
压力损失kPa |
|||
|
水L/h* |
空气M3/h* |
水 |
空气 |
||
|
常规型 |
防腐型 |
常规型，防腐型 |
|||
|
15 |
2.5～25 |
--- |
0.07～0.7 |
6.5 |
7.1 |
|
4.0～40 |
2.5～25 |
0.11～1.1 |
6.5 |
7.2 |
|
|
6.3～63 |
4.0～40 |
0.18～1.8 |
6.6 |
7.3 |
|
|
10～100 |
6.3～63 |
0.28～2.8 |
6.6 |
7.5 |
|
|
16～160 |
10～100 |
0.40～4.0 |
6.8 |
8.0 |
|
|
25～250 |
16～160 |
0.7～7.0 |
7.2 |
10.8 |
|
|
40～400 |
25～250 |
1.0～10 |
8.6 |
10.0 |
|
|
63～630 |
40～400 |
1.6～16.0 |
11.1 |
14.0 |
|
|
25 |
100～1000 |
63～630 |
3～30 |
7.0 |
7.7 |
|
160～1600 |
100～1000 |
4.5～45 |
8.0 |
8.8 |
|
|
250～2500 |
160～1600 |
7～70 |
10.8 |
12.0 |
|
|
400～4000 |
250～2500 |
11～110 |
15.8 |
19.0 |
|
|
40 |
500～5000 |
--- |
12～120 |
10.8 |
9.8 |
|
600～6000 |
---- |
16～160 |
12.6 |
16.5 |
|
|
50 |
630～6300 |
400～4000 |
18～180 |
8.1 |
8.6 |
|
1000～10000 |
630～6300 |
25～250 |
11.0 |
10.4 |
|
|
1600～16000 |
1000～10000 |
40～400 |
17.0 |
15.5 |
|
|
80 |
2500～25000 |
1600～16000 |
60～600 |
8.1 |
12.9 |
|
4000～40000 |
2500～25000 |
80～800 |
9.5 |
18.5 |
|
|
100 |
6300～63000 |
4000～40000 |
100～1000 |
15.0 |
19.2 |
|
150 |
20000～100000 |
--- |
600～3000 |
19.2 |
20.3 |
金属管转子流量计的选型
| 代号 | 测量管结构 | |||||||
| HY-LZ50 | 下进上出 | |||||||
| HY-LZ51 | 下进上横出 | |||||||
| HY-LZ52 | 下横进上横出 | |||||||
| HY-LZ53R | 右进左出 | |||||||
| HY-LZ53L | 左进右出 | |||||||
|
|
代号 | 接液材质 | ||||||
| R0 | 0Cr18Ni2Mo2Ti | |||||||
| R1 | 1Cr18Ni9Ti | |||||||
| R2 | 316L | |||||||
| RP | PTFE | |||||||
| T1 | 钛合金 | |||||||
|
|
代号 | 管道口径 | ||||||
| DN15 | 15 | |||||||
| DN25 | 25 | |||||||
| DN50 | 50 | |||||||
| DN80 | 80 | |||||||
| DN100 | 100 | |||||||
| DN150 | 150 | |||||||
| DN200 | 200 | |||||||
|
|
代号 | 附加结构 | ||||||
| 无 |
|
|||||||
| T | 夹套型 | |||||||
| Z | 阻尼型 | |||||||
| G | 高温型 | |||||||
| Y | 高压型 | |||||||
|
|
代号 | 指示器形式代码组合 | ||||||
| M1 | 就地指示器，机械指示瞬时流量 | |||||||
| M2 | 供电型，机械指示瞬时流量，液晶显示瞬时/累积流量 | |||||||
| M3 | 供电型，无机械指示，液晶显示瞬时/累积流量 | |||||||
|
|
代码 | 供电方式 | ||||||
| 无 | 只限M1指示器 | |||||||
| A | 220VAC，4－20mA输出 | |||||||
| B | 电池供电，无输出 | |||||||
| C | 24VDC，二线制供电，4－20mA输出 | |||||||
| D | 24VDC，三、四线制供电，4－20mA输出 | |||||||
|
|
代号 | 防爆标志 | ||||||
| l | 本安iaCT5方型壳体 | |||||||
| d | 隔爆Diibt4园壳体 | |||||||
|
|
代号 | 报警或脉冲输出 | ||||||
| 无 | 无报警或脉冲输出 | |||||||
| K1 | 上限报警或脉冲输出 | |||||||
| K2 | 下限报警或脉冲输出 | |||||||
| K3 | 上、下限报警或脉冲输出 | |||||||
