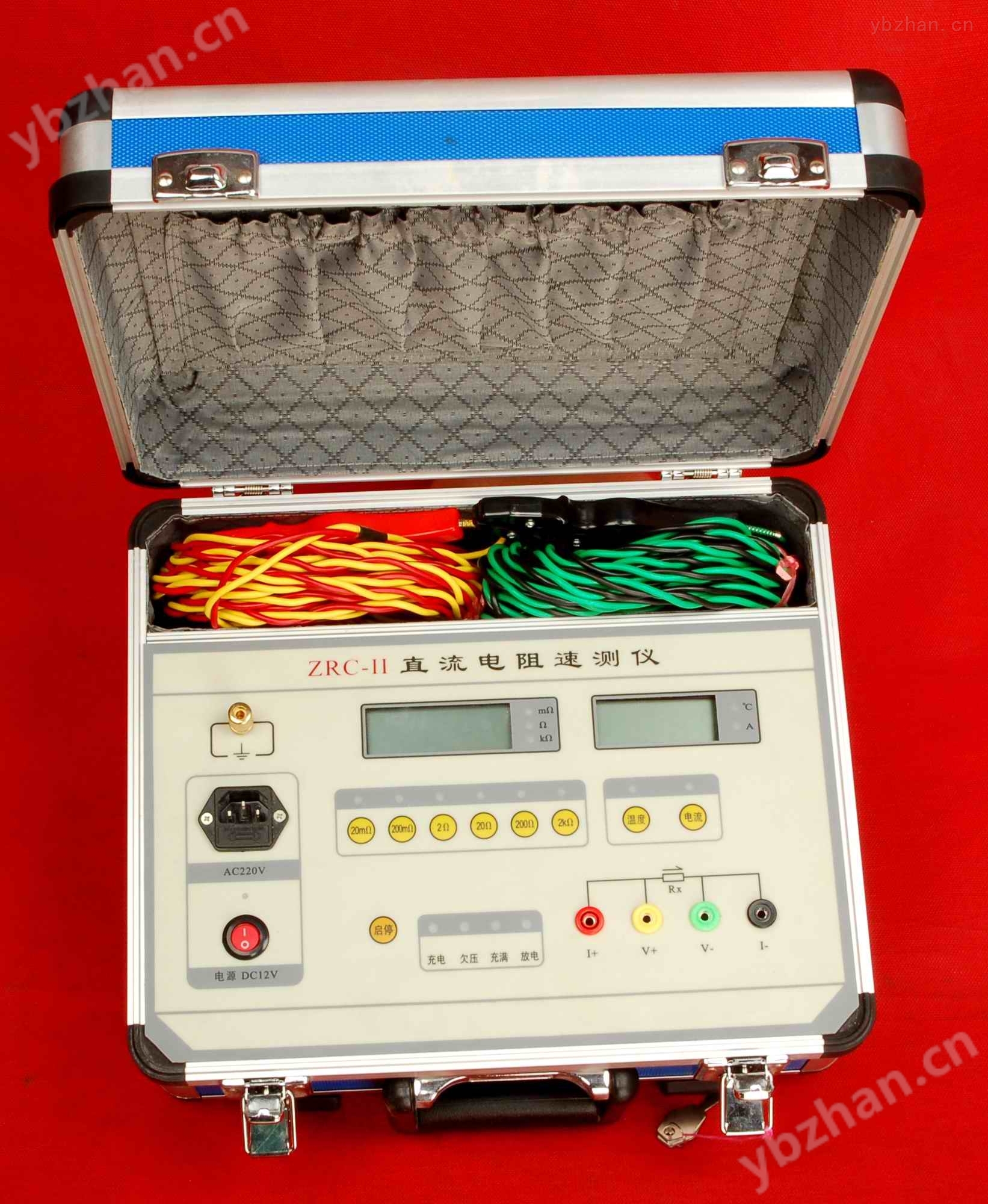

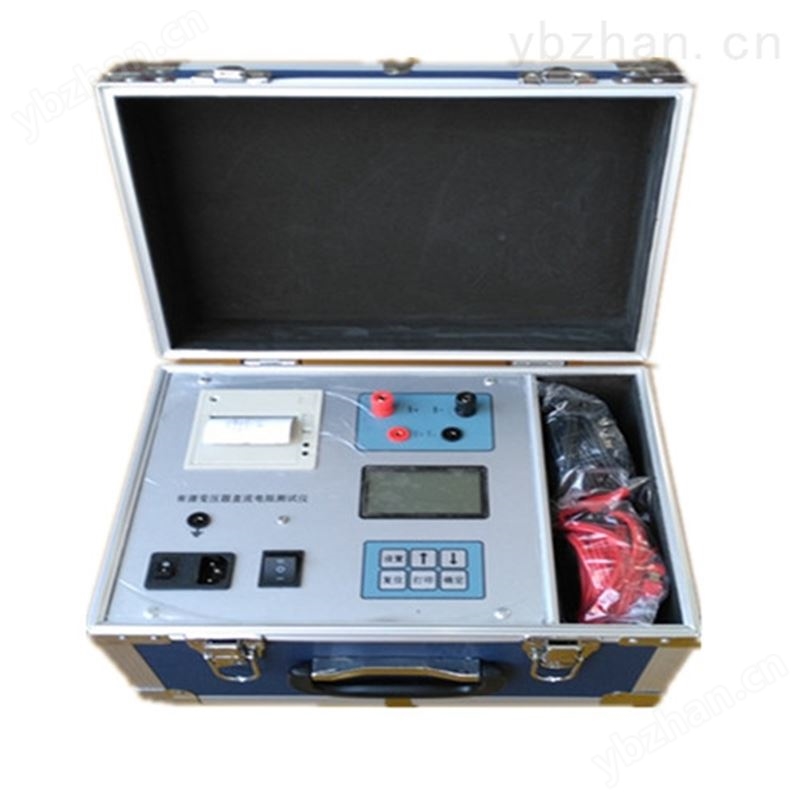

ZRC-II 2A变压器直流电阻测试仪
一．概述
ZRC-II 2A 型变压器直流电阻测试仪（微欧计）是取代直流单、双臂电桥的高精度换代产品。仪器采用了*的开关电源技术，由四位半LCD液晶显示测量结果，三位半LCD液晶显示环境温度或测试电流值，克服了其它同类产品由LED显示值在阳光下不便读数的缺点，同时具备了自动消弧功能。本仪器具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。是测量电力变压器等各种感性负载电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想仪器，其测量速度比电桥快一百多倍。仪器内装可充电锂离子电池组（12V），交、直流两用，便于现场及野外测试。
二．工作原理
本仪器内有一个能产生直流电流的；锂离子可充电池恒流源。在测量电阻时，恒流从I＋、I－端向被试品馈入恒流，该电流在被测体上产生相应的电压值，这一电压值在V＋、V－端取回本机，经放大后，直接用四位半LCD数字显示被试品的电阻值。
四．使用方法
1. 电源
本仪器为测试提供的电源的两种：AC220V／DC12V。在强电磁场干扰的情况下，建议zui 好使用直流电源测试，此状态下测试的数值稳定，抗工频干扰能力强。
A ：直流电源测试：
闭合总电源开关（DC12V），相应有指示灯亮，按下“启停”键，即可进行测试。测试完毕，关闭总电源开关（DC12V），相应的指示灯熄灭，放电后，再转换测试夹，进行再次测试。
B 、交流电源测试：
接上交流AC220V电源，相应的指示灯亮，闭合总电源开关，相应的指示灯亮，按下“启停”键，即可进行测试。测试完毕关闭总电源开关，放电10-15秒后再转换测试夹，进行再次测试。（在按下“启停”键后测试时，将禁止换其他档位，需在停止测试后换其他挡位）
Ｃ、充电：
接上交流AC220V电源，此充电指示灯亮，表示正在对机内的可充电池进行充电工作。仪器在使用交流电源测试,同时也在对机内电池进行充电。（仪器设计了充电保护电路，不会有过充现象产生）
2. 测试线的联接方法：
将仪器的I＋、V＋、V－、I－端子与被试品按图1的方法联接好。这种联接法，可消除A、B、C、D处的接触电阻，以及联线电阻对测量的影响。测量的值即为B、C、之间的电阻Rx (注意：B、C之间不要反向)。
A B C D
I ＋V＋ V－ I－
图１
在使用中，如果仪器随带的测试线长度不够，可使用直径相当的导线将测试线加长。
3. 测量：
本仪器在回路未接好的情况下开机表头显示“E0000”。按图1方法接好测量线后，根据被测值的大小选定欲测的电阻档，按下该档开关，此时该档指示灯亮，四位半LCD显示的稳定值即为被测的电阻值。读值时请注意所选量程上的单位。在测量大电感试品如电力变压器时，在测试回路以外的其它不需测量的线圈将其短路，以免电磁干扰。
4. 放电：
测试完毕后可直接关断总电源。如果在感性试品，关断电源后不应马上拆线操作，应让仪器有续放电过程。一般放电至少20秒，否则电感的反电动势危害人身安全。
