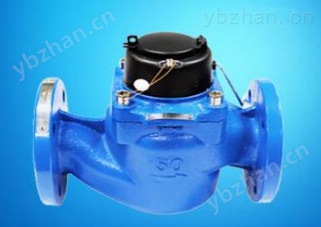

直读远传大口径智能水表-WS型
WS垂直螺翼可拆式水表（DN50—DN200）
适用于流量变化较大场合的水计量；
低始动流量、宽量程、高精度计量；
内置不锈钢滤网，安装无直管段要求，无需加装滤网；
直读远传大口径智能水表-WS型
WS垂直螺翼可拆式水表（DN50—DN200）
适用于流量变化较大场合的水计量；
低始动流量、宽量程、高精度计量；
内置不锈钢滤网，安装无直管段要求，无需加装滤网；
直读远传大口径智能水表-WS型
直接读取基表示数的窗口值，输出水表累计流量数据信号，*脉冲发讯水表的二次计量误差等弊端；
计度器采用铜封技术，表面采用钢化玻璃；
防护等级可达IP68，满足浸水环境使用；
远传通讯接口支持RS485、M-BUS、MiniBUS等总线方式；
通讯协议支持CJ/T188、DL/T645、标准MODBUS等协议；
工作电源：DC12V，需由外部设备提供；
可配合各种智能终端使用，应用于城镇供水企业、水资源管理部门和其它需要水流量计量管理的自动化系统；
水平安装；
| 水表 | 公称口径 DN mm |
长度 L mm |
高度 H mm |
拆卸高度 >G mm |
重量 W Kg |
连接法兰按 GB/T 17241.6-1998 | ||
| 法兰外径 D(mm) |
螺栓孔中心圆直径D1(mm) | 单边螺栓数 与孔直径 |
||||||
| WS | 50 | 280 | 228 | 262 | 14.5 | 165 | 125 | 4-Ø19 |
| 50S | 200 | 233 | 267 | 12.6 | 165 | 125 | 4-Ø19 | |
| 65 | 300 | 238 | 262 | 16.8 | 185 | 145 | 4- Ø 19 | |
| 80 | 370 | 290 | 361 | 29 | 200 | 160 | 4/8- Ø 19 | |
| 80S | 225 | 294 | 361 | 20 | 200 | 160 | 4/8- Ø 19 | |
| 100 | 370 | 306 | 380 | 31 | 220 | 180 | 8- Ø 19 | |
| 100S | 250 | 311 | 380 | 24 | 220 | 180 | 8- Ø 19 | |
| 150 | 500 | 445 | 607 | 78.0 | 285 | 240 | 8- Ø 23 | |
| 200 | 500 | 564 | 720 | 120 | 340 | 295 | 8/12- Ø 23 | |
性能参数
机电转换误差：小于等于±1（小显示分度)。
电磁兼容性能
1、静电放电抗干扰度--3级。
2、射频电磁场辐射抗干扰度--2级。
接口类型
1、RS-485型－接口遵循RS-485通讯标准，四线制。
2、M-BUS型－接口遵循Meter-Bus通讯标准，两线制。
通讯参数
1、波特率：2400bps(可选1200、4800、9600)
2、校验方式：偶校验(可选无校验)
3、数据位：8位
4、停止位：1位
表地址：见表盘标签所示。
通讯协议：遵循中华人民共和国城镇建设行业标准CJ/T188－2004《户用计量仪表数据传输技术条件》。
