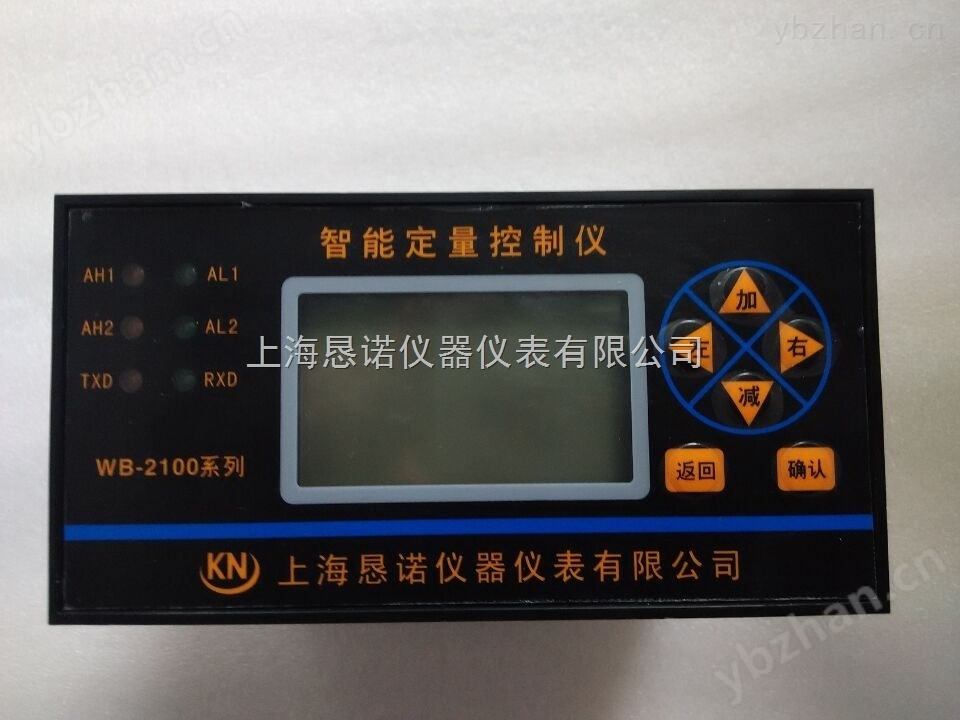

通用型WB-2100定量控制仪（以下简称控制仪）主要特点：

适用于各种液体介质的流量显示、积算、控制功能；

输入多种流量传感器信号（如涡街、涡轮、电磁、罗茨、椭圆齿轮，双转子，孔板、 V 型锥、阿牛巴、质量流量等各种流量计）；

流量输入通道：可接收频率信号和多种模拟电流信号；

温度输入通道：可接收多种模拟电流信号；

可提供变送器 +24V DC ， +12V DC 供电电源，带短路保护功能，简化系统，节省投资；

容错功能：温度 / 密度补偿测量信号异常时，用对应的手动设定值进行补偿运算；

流量再发送功能，输出流量的电流信号，更新周期 1 秒，满足自动控制需要；

仪表时钟和定时自动抄表功能、打印功能，为计量管理提供方便；

丰富的自检和自诊断功能使仪表更易于使用和维护；

三级密码设定可防止未经授权的人员改变已设定的数据；

仪表内部不设任何电位器、编码开关等可调器件，从而提高仪表的耐震性、稳定性和可靠性；

通讯功能：能通过多种通讯方式与上位计算机进行数据通讯，组成能源计量网络系统 RS-485 ； RS-232 ； GPRS 、 CDMA， 宽带网。

定量控制仪技术指标

1. 输入信号

模 拟 量： 热电偶：标准热电偶 ——K 、 E 、 B 、 J 、 N 、 T 、 S ；

电阻：标准热电阻 ——Pt100 ；

电流： 0 ～ 10mA 、 4 ～ 20mA—— 输入阻抗 ≤250Ω ；

脉 冲 量： 波形：矩形、正弦波和三角波；

幅度：大于 4V ；频率： 0 ～ 10KHz （或根据用户要求）。
2. 输出信号

模拟量输出：     DC 0 ～ 10mA （负载电阻 ≤750Ω ）；     DC 4 ～ 20mA （负载电阻 ≤500Ω ）；
3. 开关量输出

继电器输出 —— 带回差， AC220V/3A ； DC24V/6A （阻性负载）。

4. 通讯输出

接口方式 —— 标准串行通讯接口： RS － 232C ， RS － 485 ，以太网；

波特率 ——600 ， 1200 ， 2400 ， 4800 ， 9600Kbps ，仪表内部设定。

5. 馈电输出

DC24V ，负载 ≤100mA ；      DC12V ，负载 ≤200mA
6. 特 性

测量精度： ±0.2%FS±1 字或 ±0.5%FS±1 字

频率转换精度： ±1 脉冲（ LMS ）一般优于 0.2%

测量范围： -999999 ～ 999999 字（瞬时值，补偿值）；

        0 ～ 99999999.9999 字（累积值）
分辨率： ±1 字

7. 显示方式

带背光大屏幕 128×64 点阵液晶图形显示器；

历史累积流量，瞬时流量，介质温度，介质密度，流量（差压电流、频率）值，时钟，报警状况；

     0 ～ 999999 瞬时流量值     0 ～ 99999999.9999 累积值     -9999 ～ 9999 温度补偿     -99999 ～ 999999 流量（差压、频率）值

8. 控制 / 报警

可选择继电器上限、下限控制（或报警）输出， LCD 和 LED 输出指示；

控制（或报警）方式为带回差（用户可自由设定）

选择报警方式：流量上限，流量下限，温度上限，温度下限；

9. 打印控制

直接配接串行热敏汉字打印机，可实现即时或定时打印；

参数设定：每日多达 8 次定时打印时间，打印机软开关。

10. 中文菜单提示
面板轻触式按键设定； 参数设定值断电后保存时间大于 20 年；参数设定值三级密码锁定；

11. 保护方式
断电后累积值保持时间大于 20 年；

电源欠压自动复位； 工作异常自动复位（ Watch Dog ）； 自恢复保险丝，短路保护。

12. 使用环境
环境温度： -20 ～ 60 ℃   相对湿度：≤85%RH ，避免强腐蚀气体

13. 供电电压
常规型： AC 220V % （ 50Hz±2Hz ）；

特殊型： AC 80 ～ 265V— 开关电源； DC 24V±1V— 开关电源 ；

后备电源： +12V ， 20AH ，可维持 72 小时

14. 功 耗

≤10W （ AC220V 线性电源供电）
