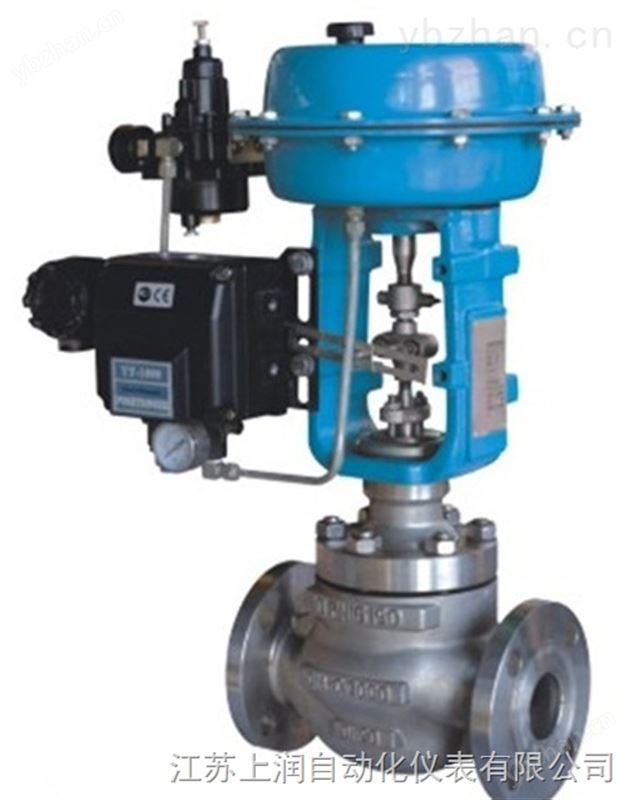

SR-ZK8112Q系列 气动薄膜笼式单座调节阀 是一种高性能单座调节阀，坚固的套筒保护阀体不易内蒸和空化的破坏。
抗震性好、噪音小。采用顶部导向结构，阀结构紧凑，阀体通道流线形好，使其压降损失小、流量大、可调范围广。适用于高压差易产生内蒸及空化的场合。
气动薄膜笼式单座调节阀主要技术参数：
|
zhu'yao公称通径（mm） |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||||||||||||
|
阀座直径 |
15 |
20 |
25 |
20 |
25 |
32 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
65 |
80 |
100 |
80 |
100 |
125 |
|
额定CV值 |
4.0 |
6.3 |
12 |
6.0 |
12 |
21 |
12 |
21 |
30 |
21 |
30 |
50 |
30 |
50 |
65 |
85 |
125 |
200 |
125 |
200 |
310 |
|
额定行程（mm） |
25 |
38 |
50 |
75 |
|||||||||||||||||
|
可调范围 |
50：1 |
||||||||||||||||||||
|
公称压力 |
JIS10、16、20、30、40K；ANSI125、150、300、600；JPI125、150、300、600；PN1.6、4.0、6.4Mpa |
||||||||||||||||||||
|
阀芯形式 |
单座套筒柱塞型阀芯 |
||||||||||||||||||||
|
流量特性 |
等百分比、直线、快开 |
||||||||||||||||||||
|
作用形式 |
气开式、气关式 |
||||||||||||||||||||
|
上阀盖 |
常温型（-17~230℃）；伸长I型（-45~-17℃、230~566℃） 伸长Ⅱ型（-100~-45℃）；伸长Ⅲ型（-196~ -100摄氏度） |
||||||||||||||||||||
|
法兰标准 |
JB78-59、JB79-59、JB/T79.1-97、JB/179.2-94、HG20592-2009、ANSI、JIS、DIN等 |
||||||||||||||||||||
|
执行机构 |
ZHA/B型多弹簧气动薄膜执行机构 |
||||||||||||||||||||
|
可配附件 |
定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急动作装置、手轮机构等 |
||||||||||||||||||||
注：工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。
