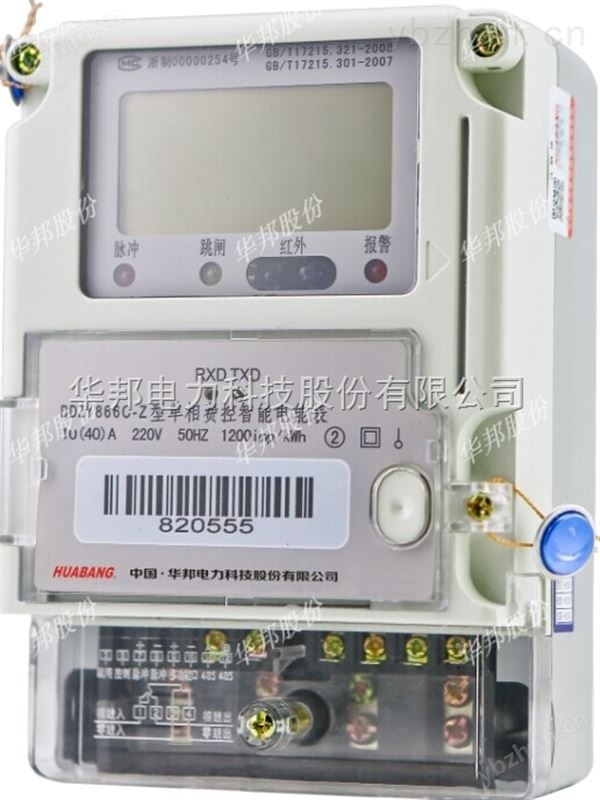

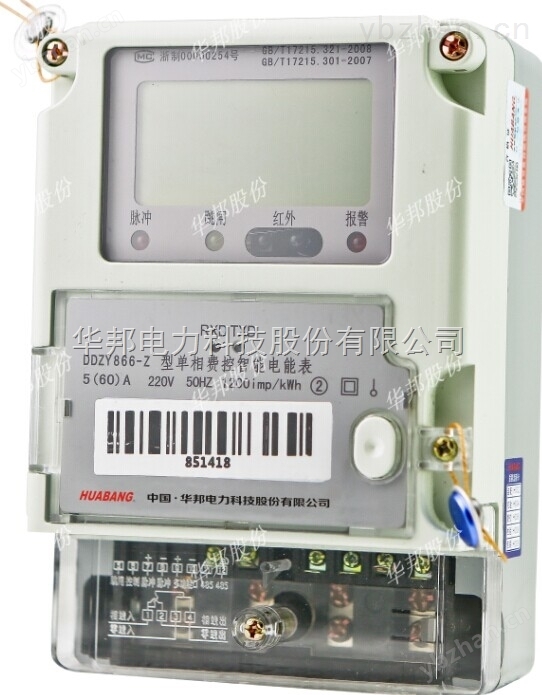

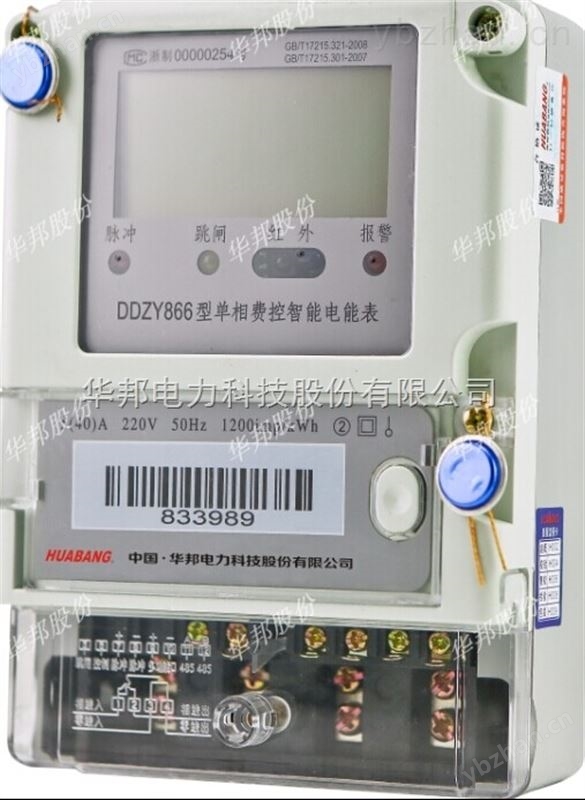

DDZY866
单相费控智能电能表
主要功能简介
1 计量功能
a ）具有正向有功电能、反向有功电能计量功能，能存储其数据，并可以据此设置组合有功。
b ）具有分时计量功能，有功电能量按相应的时段分别累计、存储总、尖、峰、平、谷电能量。
c ）可存储上 12 个月的总电能和各费率电能量；数据存储分界时刻为月末 24 时，或在每月 1 号至 28 号内的整点时刻。
2 费控功能
费控功能的实现分为本地和远程两种方式：远程方式通过载波或RS485等虚拟介质和远程售电系统实现。
2.1 本地费控电能表
在电能表内进行电费实时计算，其主要功能包括：
a ）当剩余金额小于或等于设定的报警金额时，电能表能以声、光或其他方式提醒用户；透支金额应实时记录，当透支金额低于设定的透支门限金额时，电能表发出断电信号，控制负荷开关中断供电；当电能表接收到有效的续交电费信息后，首先扣除透支金额，当剩余金额大于设定值（默认为零）时，方可通过远程或本地方式使电能表处于允许合闸状态，由人工本地恢复供电。
b ）剩余金额不能超过设计允许的电能表大储值金额；大储值金额由电能表显示位数决定。
c ）电能表的预存电费金额应能与表内的剩余金额进行准确迭加，并能将剩余金额、电能表用电参数等信息返写至固态介质。
d ）电能表不接受非介质输入的任何信息。当使用非介质或进行非法操作时，电能表能进行有效防护；在非介质或非法操作撤销后，电能表能正常工作且数据不丢失。
g ）通过固态介质对电能表进行参数设置、预存电费、信息返写、 ESAM 数据抄读和下发远程控制命令操作时，需通过严格的密码验证及安全认证，除用户购电信息外的其他用电参数设置还应通过编程键和编程密码验证使电能表处于编程允许状态下方可进行。
2.2 远程费控电能表
电费计算在远程售电系统中完成，表内不存储、显示与电费、电价相关信息。电能表接收远程售电系统下发的拉闸、允许合闸、ESAM数据抄读指令时，需通过严格的密码验证及安全认证。
可通过虚拟介质对电能表内的用电参数进行设置；
2.3 安全认证加密要求
通过固态介质或虚拟介质对电能表进行参数设置、预存电费、信息返写和下发远程控制命令操作时，需通过严格的密码验证或 ESAM 模块等安全认证，以确保数据传输安全可靠。 ESAM 模块的加密算法应符合国家密码管理的有关政策，使用 SM1 算法。 电能表在全性能试验或验收试验时，通过系统内有资质的检测机构对电能表数据传输进行安全认证检查，检查依据《智能电能表信息交换安全认证技术规范》。
3 测量及监测
能测量、记录、显示当前电能表的电压、电流（包括零线电流）、功率、功率因数等运行参数。测量误差（引用误差）不超过±1％。
4 事件记录
a ）*记录电能表清零事件的发生时刻及清零时的电能量数据。
b ）记录编程总次数，近 10 次编程的时刻、操作者代码、编程项的数据标识。采用
c ）记录校时总次数（不包含广播校时），近 10 次校时的时刻、操作者代码。
d ）记录掉电的总次数，近 10 次掉电发生及结束的时刻。
e ）记录近 10 次远程控制拉闸和近 10 次远程控制合闸事件，记录拉、合闸事件发生时刻和电能量等数据。
f ）记录开表盖总次数，近 10 次开表盖事件的发生、结束时刻。
5 费率、时段及电价方案
具有两套费率时段表，可在约定的时刻自动转换；每套费率至少支持4个费率。
具有日历、时钟，全年应至少可设置2个时区，在24h内至少可以任意编程8个时段；时段的小间隔为15min；时段可跨越零点设置。
具有两套电价方案，可在约定的时刻或达到约定的用电量水平时自动转换。
支持通过红外、RS485通信接口修改费率表、时段表及电价方案，有防止非授权人操作的安全措施。
6 显示功能
a ）电能表能显示以下信息：
1 ）当月和上月月度累计用电量；
2 ）当前剩余金额；
3 ）当前阶梯电价；
4 ）各费率累计电能量示值和总累计电能量示值；
5 ）当前时间；
6 ）报警代码或提示；
7 ）插卡及通信状态提示；
8 ）电能表的表号。
b ）电量显示单位为千瓦时（ kWh ），显示位数为 8 位，含 2 位小数。
c ）剩余金额显示单位为元，显示位数为 8 位，含 2 位小数。
d ） LCD 背光唤醒方式，包括按键唤醒、红外唤醒（任意红外设备均可唤醒）、等方式；在正常使用情况下， LCD 寿命不小于 10 年。
e ）停电时可通过按键唤醒显示（背光灯可不点亮）；唤醒后如无操作， LCD 在自动显示一个循环后应自动关闭；按键显示操作结束 30 秒后自动关闭显示。
f ）指示灯：－脉冲指示灯：红色，平时灭，计量有功电能时闪烁；
－报警指示灯：红色，正常时灭，报警时常亮。
－跳闸指示灯：黄色，负荷开关分断时亮，平时灭。
7 报警功能
当出现下列故障或报警项时，LCD立即停留在该代码上或报警提示，且背光灯持续点亮；
a ）当剩余电费小于报警电费时，提示 “ 请购电 ” ；
b ）当电能表出现故障时，显示出错信息码（用 Err- ＸＸ表示）：
1 ） Err － 01 控制回路错误；
2 ） Err － 02 ESAM 错误；
3 ） Err － 04 时钟电池电压低；
4 ） Err － 08 时钟故障；
5 ） Err － 10 认证错误；
6 ） Err － 16 修改密钥错误。
