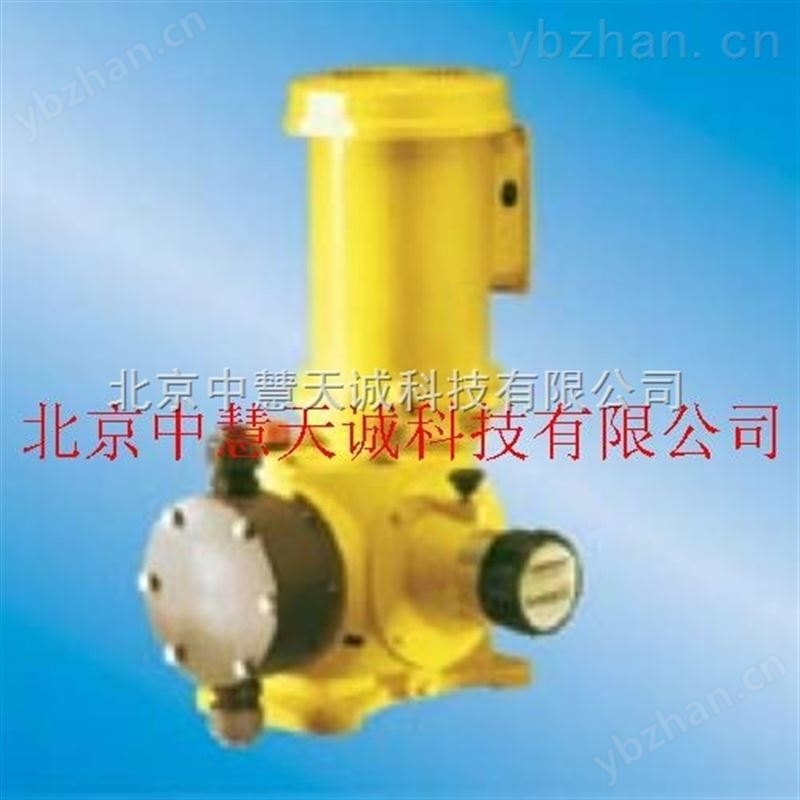

VD/GM/GB-01 机械隔膜计量泵 美国 型号：VD/GM/GB-01

产品简介:
机械隔膜式计量泵，流量覆盖范围，Z小流量：2.25L/H，Z大流量克达1800L/H，Z出口压力为：12BAR，泵头材质含：PVC，PP黑色，316不锈钢，PVDF，高黏度PVC泵头，次氯酸钠应用PVC泵，以及不锈钢浆料泵头。

详细介绍特点：

?平滑脉冲设计，冲击                             ?冲程在静态及动态条件下调节

?多种材质及泵头结构可选                          ?可选配电动冲程控制器

?机械驱动PTFE膜片                                 ?Z大液体温度40 ℃＊

?手动/ 自动冲程调节可选                          ?稳态精度±2%(10%~)

?冲程可调0~(自动/手动)                 ?Z大吸程4m水柱＊

?可选配电机控制器实现外部信号自动 控制，?Z大吸入压力：20m 水柱

  电机频率0~可调(GM泵 自动控制方式)

?可选双隔膜泵头结构

?建议维护周期：≤1.0MPa 4000h

                ≤0.7MPa 8000h
自动控制方式选择
?电动冲程控制器 接受外部控制信号，调节计量泵冲程长度， 从而改变计量泵输出流量。
GM系列计量泵选择ST型。 GB系列计量泵选择ECC型。

?变频控制器： 接受外部控制信号，调节计量泵冲程频率，从而改变计量泵输出流量。
供 电：220V/50HZ 单向

      380V/50HZ 三相

控制信号：4~20mA
?电机控制器(VARIPULSE):
   仅用于GM系列计量泵，用于控制三相电机，改变冲程频率，从而调节计量泵输出流量。

    V 型－同计量泵一体式安装
    VR型－同计量泵分体式安装

VARIPULSE电机控制器参数
供 电：220V(±10%)/50HZ 单相
电机功率：0.09~0.75KW
防护等：IP55
环境温度：-20~40℃
故障指示：现场指示
源触点输出（250V/1A）
控制方式1：模拟信号控制
控制输入信号：4~20mA
输 入 阻 抗：250欧姆
冲程频率调节：0~144spm
控制方式2：手动电位器调节
调节范围：6~144spm
控制方式3：脉冲信号控制
控制输入信号：源触点或 开路集电信号
脉 冲 频 率：Max. 144脉冲/min (1个脉冲＝一个冲
程的排出量)
适用计量泵：GM0010, GM0050 GM0170,
GM0240 GM0330, GM0400
 带电机控制器的GM计量泵

注：配VARIPULSE控制的计量泵须装配传感探头。 冲程频率为144spm的计量泵可适配VRIPULSE控制器。

警示！ 选择本系列计量泵应用时，推荐在泵出口管路上选择安装泄压阀，详见计量泵系统附件（典型配置图）
