HT3S-ECS-DNS网关赋能汽车零部件车门产线智能化升级
——ABB IRB 1260机器人与倍福CX5130 PLC无缝连接解决方案
在汽车制造的宏大版图里,汽车车门零部件生产线如同精密的齿轮,需要高效、稳定且精准的自动化设备协同作业来确保产品质量与生产效率。北京中科易联科技有限公司重磅推出的 HT3S-ECS-DNS 网关,正是为这一关键场景量身定制的通讯利器,它能轻松实现 ABB 机器人与西门子 PLC 的无缝对接,为汽车车门零部件生产线注入强劲动力。
一、产品亮点深度剖析
对于 ABB IRB 1260 机器人,HT3S-ECS-DNS网关的 DEVICENET 接口以从站身份接入,提供 125K、250K、500K 三种波特率选项,适配不同生产节奏。DEVICENET 网络总线供电设计,简化现场布线,保障机器人稳定运行。其128bytes 的输入输出长度,为机器人与 PLC 间的数据传递开辟高效通道。
HT3S-ECS-DNS 网关作为 ETHERCAT 从站,配备 2 个 RJ45 以太网接口,支持 100BASE-TX,MDI/MDIX 自检测,融入 ETHERCAT 网络架构。具备高速数据传输能力,可实现每秒数百次的数据交换,确保数据传输的快速与精准。在汽车车门零部件生产线上,当接入倍福CX5130系列 PLC 时,PLC与ABB机器人之间的数据传递支持毫秒级同步精度,延迟时间≤15ms,确保生产指令的即时下达和执行,有效减少因数据传输延迟导致的生产停滞时间,大大提高了设备间的协同效率。
HT3S-ECS-DNS 网关采用往复式数据交换机制,网关从ETHERCAT一侧读取数据并存入缓冲区,再将缓冲区数据传递给DEVICENET一侧,实现数据的快速交换。同时支持数据长度的灵活配置,可根据生产需求调整ETHERCAT和DEVICENET的输入输出长度。在汽车车门零部件生产线上,用户可以根据不同车型的生产要求,灵活调整PLC与ABB机器人的数据交互内容,实现生产线的快速切换和调整,提高设备的利用率和生产效率。
二、汽车车门零部件生产线场景化应用
在汽车车门零部件生产线中,ABB IRB 1260 机器人肩负着零部件抓取、装配、搬运等关键任务。通过 HT3S-ECS-DNS 网关,ABB 机器人能与倍福CX5130系列 PLC 握手。在Twincat软件里,按照手册指引配置网关的 ETHERCAT 从站,添加XML文件、分配 PLC、设置网关 IP 地址等参数,让 PLC 与网关紧密相连。同时,在 ABB 机器人端进行DEVICNET精准配置,导入 EDS 文件,设置站号、输入输出长度,确保数据交互的准确无误。
例如,在内外饰组装环节,ABB 机器人依据 PLC 发送的指令,准确实现车门的冲压成型、焊接组装、内外饰件安装等工序,完成高精度装配。整个过程中,HT3S-ECS-DNS 网关实时传输生产数据,PLC 根据数据反馈及时调整生产参数,优化生产流程,将生产效率提升 30% 以上,次品率降低 40%,为汽车车门零部件生产筑牢质量根基。
在汽车门线应用场景中,该网关还实现:
· 机器人响应时间缩短47%(由28.5ms→15ms)
· 生产线换型效率提升300%(通过动态I/O配置)
· 设备综合效率(OEE)提高18%,故障停机率下降62%
本优化方案通过协议深度优化、硬件加速设计和智能缓冲机制,构建了工业现场总线与实时以太网的高效桥梁,特别适用于需要多协议协同、高动态响应的智能制造场景。
三、HT3S-ECS-DNS网关协议转换原理

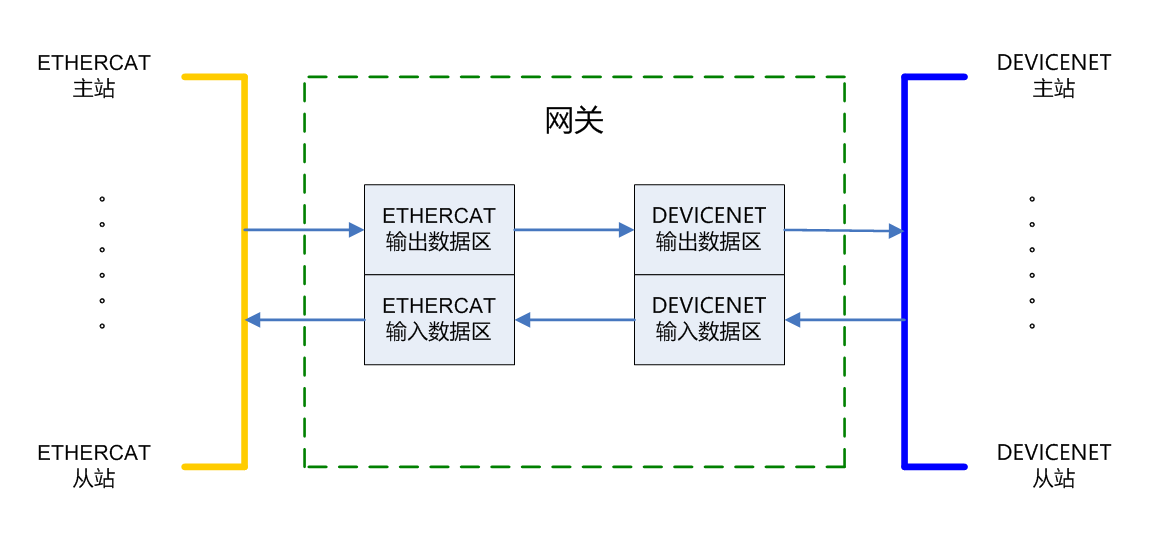

HT3S-ECS-DNS网关分别从倍福CX5130 PLC的EtherCAT一侧和ABB机器人DeviceNet一侧读写数据,存入各自的缓冲区,网关内部将缓冲区的数据进行交换,从而实现两边数据的传输。
四、应用步骤
配置参数如下:
ABB IRB 1260机器人走Devicent协议,网关参数配置如下:
1.实例编辑器里进行配置,按照eds文件里面配置

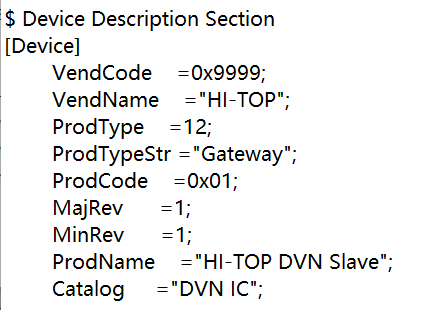

(1)Eds文件里面的配置

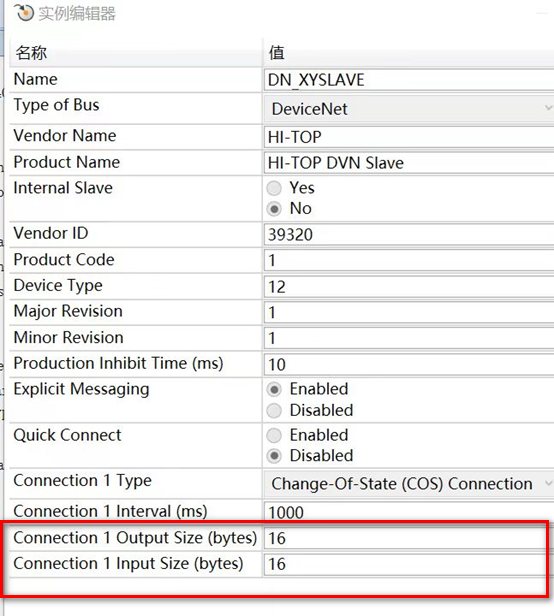

(2)在机器人编辑器里面的对应关系
2.输出输入配置

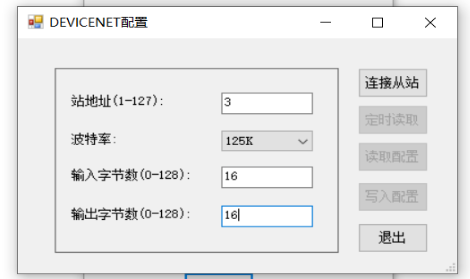

在GW软件配置站号和输入输出,同样机器人也要配置
3.其他设置
(1)

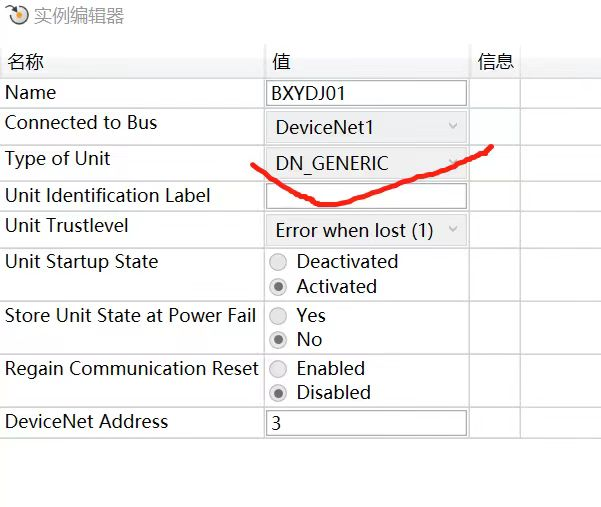

(2)Type ofUnit 修改为DN-GENERIC
(3)接线
请确认接线正确。
说明:通过专用软件进行设置的方法,请联系技术支持。
(1) 使用网线将电脑与网关的EtherCAT P1接口连接。
(2) 将拨码的第8位拨到ON,此时网关处于配置状态,然后给网关供电。
(3) 网关处于配置状态时,网关的EtherCAT P1接口使用 192.168.1.201 的 IP 地址,应使电脑的 IP 网段设置于 192.168.1.xxx 。

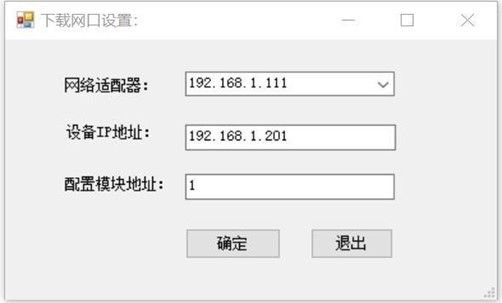

(4) 打开 GW Modbus Builder 配置软件,首先设置软件使用的 IP 地址,点击菜单栏“设置——通讯设置——以太网设置”,如下图,电脑的 IP 是 192.168.1.111。(设备 IP 地址和配置模块地址不需要设置)

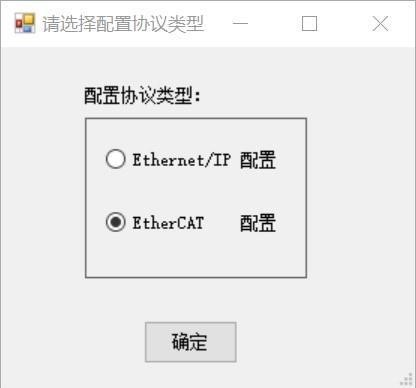

(5) 点击菜单栏“工具——在线”,在弹出的窗口中,选择“EtherCAT 配置”。

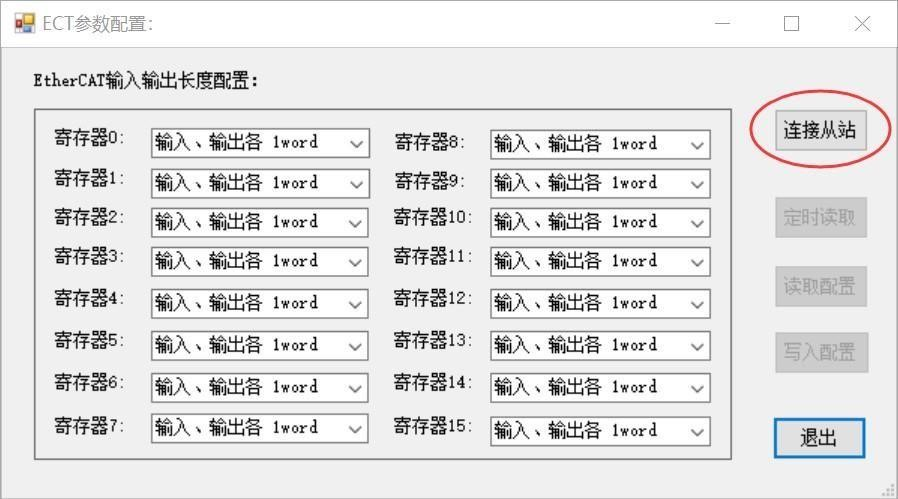

(6) 点击“连接从站”按钮,连接成功后,其他按钮会变成可以点击的状态:

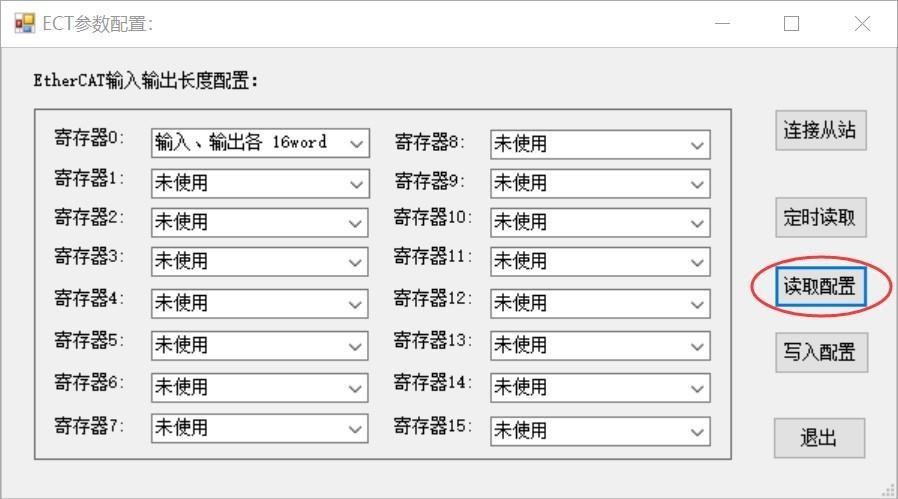

(7) 点击“读取配置”按钮后,显示网关目前的实际数据长度配置:

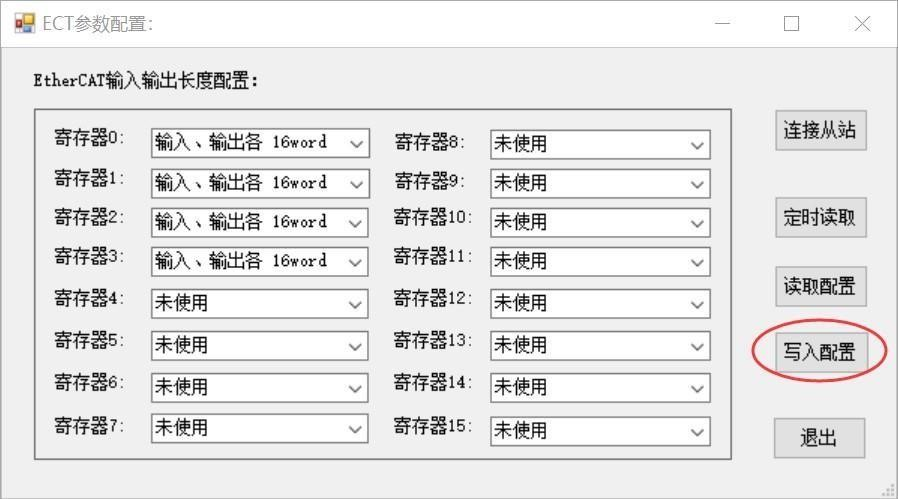

(8) 填写用户需要的输入、输出数据长度,注意数据长度是累加的,点击 “写入配置”按钮:

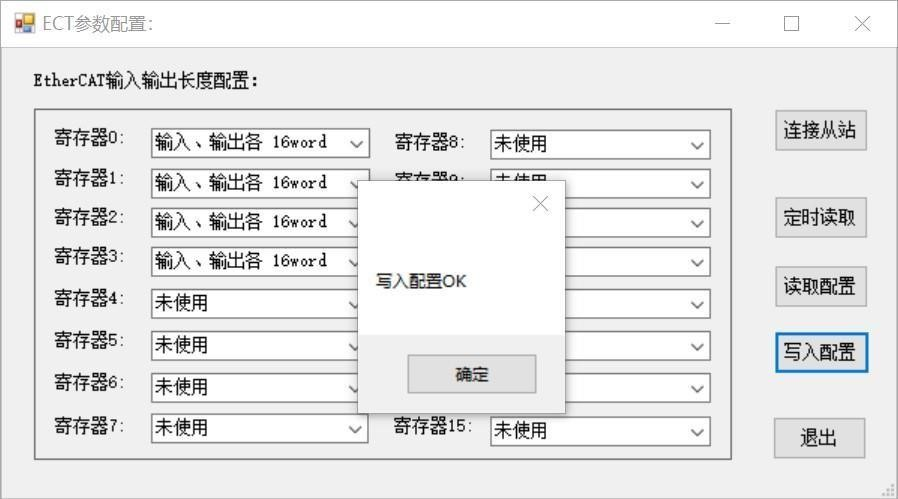

(9) 写入成功后,会弹出 OK 的对话框。
(10) 设置完毕后,网关拨码的第 8 位拨到 OFF,然后重新给网关供电。
其他详细步骤可以参考网关配置手册。
四、客户价值
对于汽车车门零部件生产企业而言,HT3S-ECS-DNS 网关带来很大的应用价值,它极大缩短设备调试周期,以往复杂的通讯配置可能耗费数天时间,如今借助详细的配置手册与简洁流程,一天内即可完成调试,快速投入生产。在生产运营中,稳定的通讯保障生产连续性,减少因设备间通讯故障导致的停机时间,每年可节省数十万的维修成本与停机损失。而且,精准的数据传输助力企业实现生产过程的精细化管理,为产品质量追溯提供有力支撑,提升企业市场竞争力。
多个汽车零部件生产企业的成功应用,为HT3S-ECS-DNS 网关树立起良好的口碑。某汽车车门企业引入该网关后,成功打造自动化生产线,生产效率与产品质量显著提升,成为案例。北京中科易联科技有限公司凭借多年的工业自动化经验与技术研发实力,为该网关提供技术支持与售后保障,让客户无后顾之忧,全力推动汽车车门零部件产业向智能化、高效化迈进。
