经典三级视频在线观看 文丘里管流量计设计结构与应用优势

文丘里流量计用于测量封闭管道中单相稳定流体的流量,常用于测量空气、天然气、煤气、水等流体的流量。文丘里流量计是新一代差压式流量测量仪表，其基本测量原理是以能量守恒定律——伯努力方程和流动连续性方程为基础的流量测量方法。

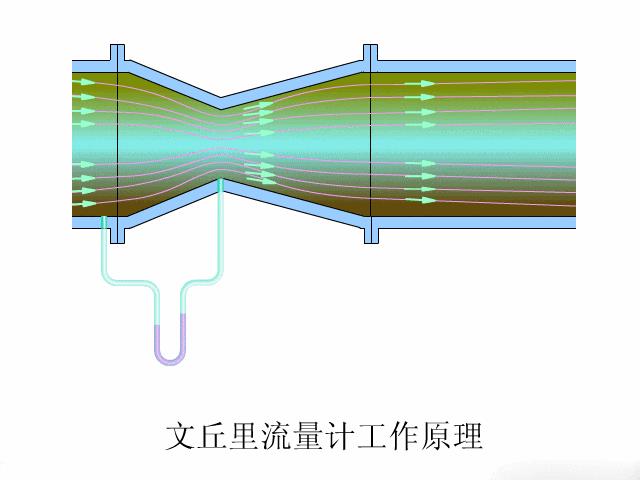

工作原理：当流体流经文丘里流量计管道内的节流件时，流速在文丘里节流件初形成局部收缩，导致流速增加，静压差下降，文丘里流量计前后便产生了静压差，流体流量越大，静压差就越大，根据压差来衡量流量。

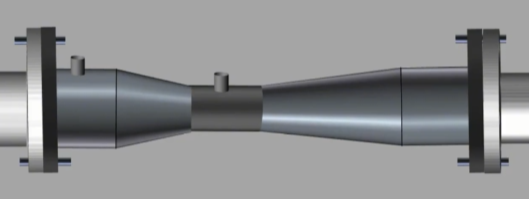

文丘里流量计是利用流体连续性原理和伯努利方程进行流量测定的装置，由收缩段、喉管段、扩散段三部分组成。收缩段上游和喉管段均有测压孔和测压管。流体在文丘里流量计中运动时，两个测压管的液面存在高度差。

测压管对应的流管截面积为，流体流速为。

取流管截面1和2上处于同一高度的两点，运用伯努利方程，有

整理后有

根据连通器的工作原理，与的差值为高度为的流体柱所产生的压强，即

于是有

文丘里流量计的分类：

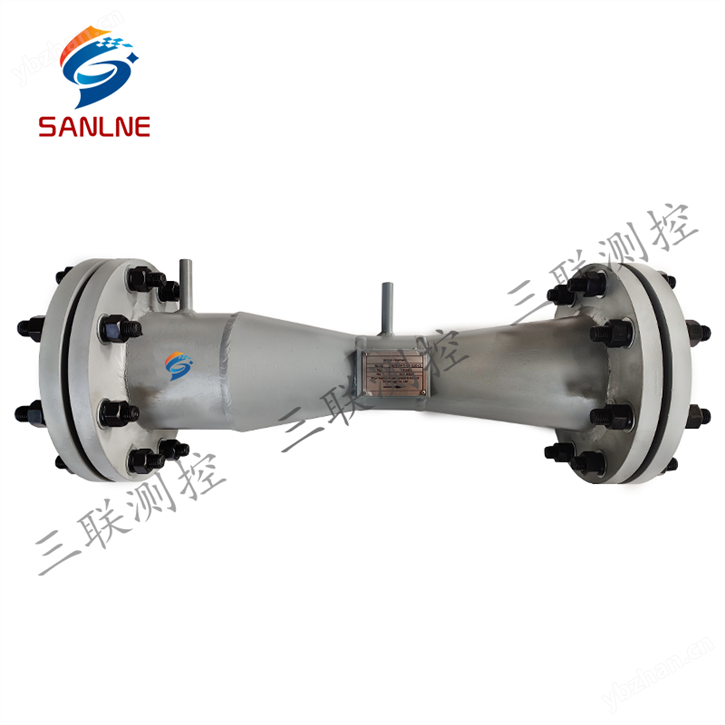

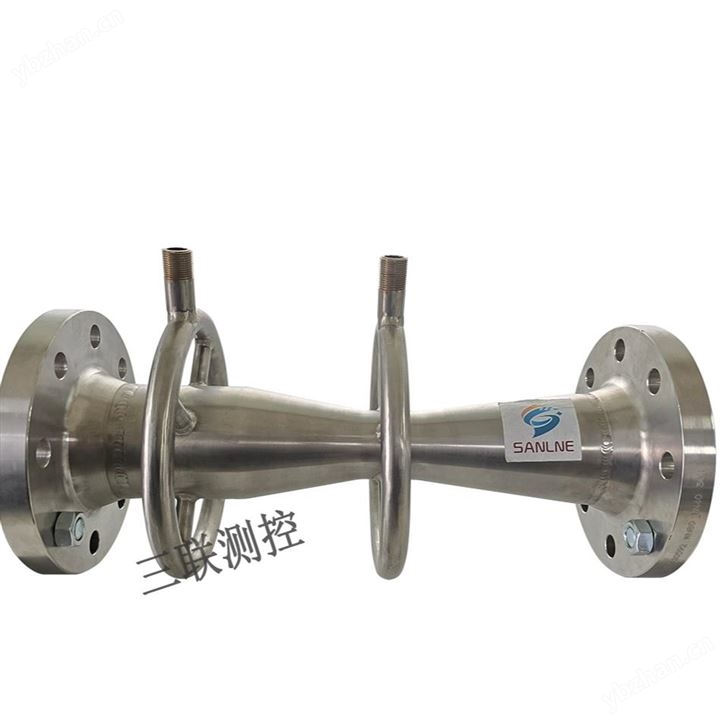

1、经典文丘里管： 应用于各种介质的流量测量，具有长久压力损失小、要求的前后直管段长段短、寿命长等特点。

2、套管式文丘里管： 主要应用于石化行业各种大口径并且高压或者危险介质的流量测量和控制。

3、文丘里喷嘴：适用于各种介质的测量场合，具有*压力损失小、要求的前后直管段长段短、寿命长等特点，本体安装长度比经典文丘里管短。

安装文丘里流量计时：

1、首先截取两段与取压弯管相同管径的直管段，长度在1倍直径以上。

2、在条件较好的平台上，将截取的两段直管段与取压弯管焊接，呈90度垂直状态，并保证焊接质量。

3、将预制好的管道上架与工艺管道焊接。

4、文丘里管传感器与工艺管道焊接，尽可能使其在水平空间状态下工作。当现场不具备水平安装条件时，可在垂直空间状态下安装。

5 文丘里管流量传感器与工艺管道采用法兰连接，可按传感器标志流向，与工艺管道呈水平空间状态对接。文丘里管安装时，前端直管段长度应大于5倍直径，后端直管段长度应大于2倍直径。

工作前的检查：

1、检查各变送器的配管、安装及接线是否正确。

2、检查所有焊装接口、丝扣接头是否做到严密、不泄露。

3、检查二次仪表接线是否正确，与各变送器之间的接线是否正确，重点检查电源接头位置。

4、上述检查无误后，接通二次仪表供电电源。

文丘里流量计的应用

1.化工领域：文丘里流量计适用于化学工业生产过程中的流量测量，如酸、碱溶液、氨水、乳液、聚合物等介质的流量测量。

2.石油化工领域：文丘里流量计适用于石油化工行业中的流量测量，如重油、轻油、沥青等介质的流量测量。

3.食品药品领域：文丘里流量计可用于各种食品药品生产流程中的流量测量，如果汁、牛奶、药液、血液等介质的流量测量。

4.生物医药领域：文丘里流量计在生物医药领域的应用较为广泛，可用于细胞培养过程、生物反应器、酶法制剂生产等场合中的流量测量。
