【 仪表网 仪表研发】近日，山西大学激光光谱研究所陈旭远教授和王梅教授等人在《ACS Applied Materials & Interfaces》上发表文章《Vertical Graphene Canal Mesh for Strain Sensing with a Supereminent Resolution》，报导了一种基于三维竖直石墨烯(Vertical Graphene, VG)的超低检测限应变传感器。
微应变传感器的发展为微型机器人、智能人机交互、健康监测和医疗康复等众多领域提供了广阔的前景。高分辨率的柔性应变传感器可广泛应用于多种柔性可穿戴电子设备中，有助于提升设备探测灵敏度并保证亲肤性。目前，已有诸多活性材料在柔性传感器中展示了良好的应用效果，如碳纳米管、银纳米线、MXene等。但是具有极高分辨率的柔性应变传感器仍然是应变传感器研究中的一项挑战。
作者通过设计三维石墨烯微观和宏观结构制作了网状结构的应变传感器(VGCM)，使其在0-4%的总应变范围内实现了低至0.1‰的应变精确响应，获得了极高的分辨率。同时通过实验验证及理论模拟揭示了VG在应变过程中微裂纹的演化规律和电阻变化机理。

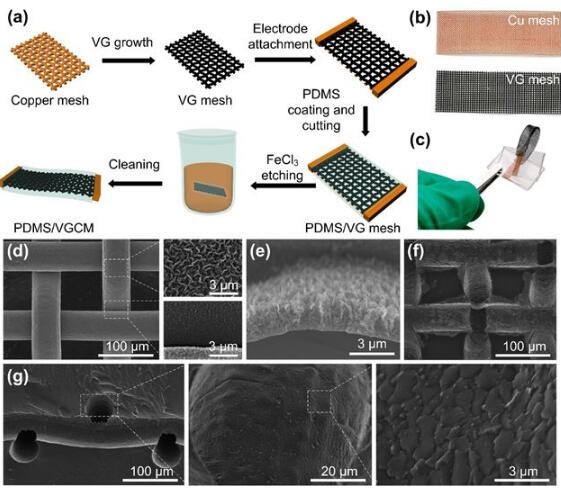

图1 基于VGCM的应变传感器制备过程及VGCM的SEM图像
此工作以铜网为模板，利用等离子化学增强气相沉积法在铜网上生长了VG。利用化学刻蚀去除铜网后获得中空网状VGCM结构。这种网状结构使得拉伸应力集中，增强了应变过程中的电阻变化，实现了对低至0.1‰的微小应变的高分辨响应。

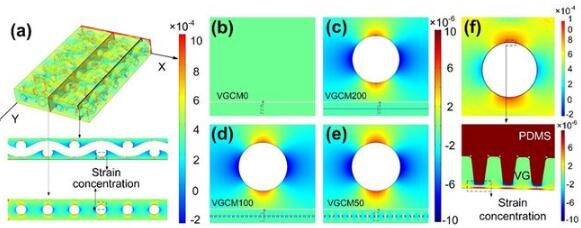

图2 拉伸过程中的应力分布示意图
有限元模拟展示了VGCM在拉伸过程中的应力分布。结果显示VGCM的中空管道结构使得应力集中分布在管状VGCM的顶端和底部。同时，三维石墨烯竖直结构也会导致应力在竖直结构之间形成集中。
图3 VGCM传感器传感原理图；VGCM应变中的SEM图像；VG和2D石墨烯应力分布模拟图
进一步通过实验验证了在拉伸情况下，应力集中产生裂纹且主要分布在中空管道顶端和底部。裂纹的产生加速了电阻的增加，从而提高了VGCM的灵敏度和分辨率，与模拟结果完全吻合。VGCM传感器利用了三维石墨烯的微观结构和网状的宏观结构的协同作用，使得应力集中，增大了电阻在拉伸过程中的变化，赋予了VGCM传感器卓越的分辨率和良好的应用前景。
