一、产品特点

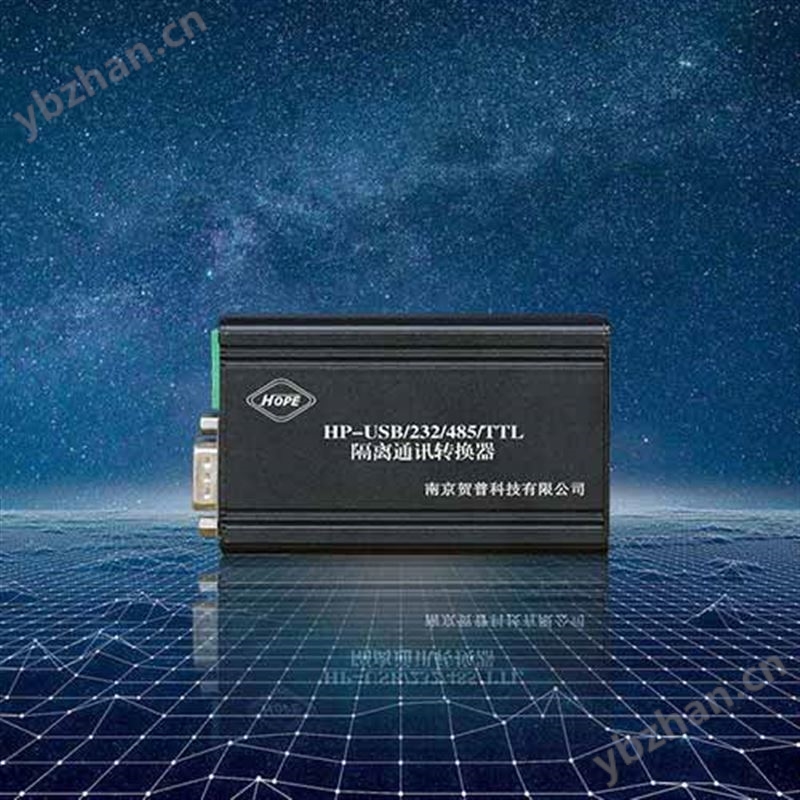

工业级USB转RS232/485/TTL隔离型转换器，采用原装FT232RL，内置电源隔离、ADI磁耦隔离和TVS等保护电路，铝合金外壳设计。
•支持USB转RS232、USB转RS485、USB转TTL(UART)通信
•采用原装FT232RL，高速通信稳定、可靠、兼容性好
•板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
•板载一体式ADI磁耦隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低
•板载TVS(瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
•板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
•板载零延时自动收发转换电路，确保USB端与不同接口能快速稳定通信、互不干扰
•铝合金外壳，氧化磨砂处理，CNC数控开孔，牢固耐用、工艺精美
•外置3个LED指示灯，方便查看电源和信号收发状态
•高品质USB-B和RS232接口材料，插拔顺畅，坚固可靠
二、产品参数
•产品类型：工业级光电隔离型转换器
•通信速率：300-921600bps（支持到3Mbps）
•主机接口：USB
•设备接口： RS485/RS232/TTL
•USB接口：（USB2.0高速接口）
•工作电平：5V
•接口形式：USB-B型接口（方口）
•接口保护：500mA自恢复保险丝，隔离输出
•传输距离：约5米
•RS485接口：
接口形式：接线端子
接口引脚：A+、B-、GND
•方向控制：硬件自动判别和控制数据传输方向
•接口保护：提供600W防雷、浪涌和15KV静电保护(预留120R平衡电阻焊盘)
•传输距离：约1200米
•传输模式：点对多(至多32个节点，16个节点以上建议加中继器)
•RS232接口：
接口形式：DR9 公口
接口保护：TVS管保护，浪涌和静电保护
•传输距离：约15米
•传输模式：点对点
•流控功能：支持硬件流控
•TTL(UART)接口：
工作电平：3.3VV
接口形式：接线端子
接口引脚：TXD、RXD、GND
接口保护：提供钳位保护二极管，防过压负压，抗冲击干扰
•传输模式：点对点
•指示灯：
PWR：电源指示灯，接入USB，检测到电压则亮红灯
TX：发送指示灯，有数据从USB口发出时亮绿灯
RX：接收指示灯，有数据从设备接口发回时亮蓝灯
•使用环境：
•温度范围：-15℃ ~ 70℃
•湿度范围：5%RH ~ 95%RH
•操作系统：Windows 10 / 8.1 / 8 / 7 / XP/98
Windows CE4.2/5.0/6.0
linux2.4 或更高Android(J2XX)
