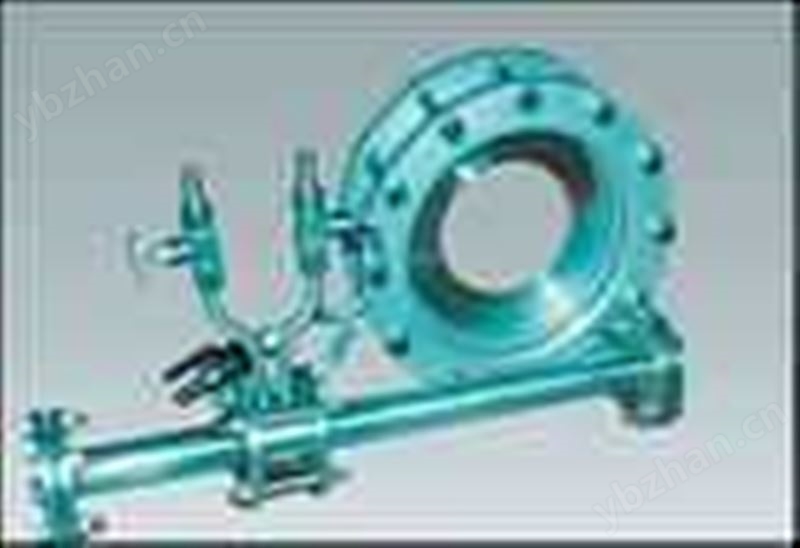

标准孔板和ISA1932喷嘴
标准孔板具有测量精度高、适用范围广、价格低廉等特点；取压方式有“角接取压”“法兰取压”“径距取压”。
ISA1932喷嘴具有测量精度高、压损小、寿命长等特点。取压方式有“角接取压”。
1 角接取压标准孔板和ISA1932喷嘴 广泛应用于电力、冶金、纺织、轻工等行业各种介质的流量测量、控制和调节。
a 高温高压焊接式八槽孔板或八槽喷嘴
型 号：LGBH LGPH
适用压力：0.01～28.22Mpa
适用管径：50～500mm
组件标准
GD0702 （9.81Mpa 540℃）
GD0707 （13.73Mpa 540℃）
GD0709 （17.36Mpa 540℃）
GD0711 （17.15Mpa 230℃）
GD0715 （22.56Mpa 240℃）
GD0717 （28.22Mpa 270℃）
结构形式：（如左图所示）
b 紧固式八槽孔板或八槽喷嘴
型 号：LGBH LGPH
适用压力：0.01～10Mpa
适用管径：50～500mm
组件标准（GD87-1101）
GD0722 （10Mpa 200℃ Dg50～100）
GD0723 （10Mpa 200℃ Dg125～400）
GD0794 （10Mpa 200℃ Dg125～400喷嘴）
结构形式：（如左图所示）
c 标准孔板或ISA1932喷嘴对焊法兰组件
型 号：LGBH LGPH
适用压力：0.01～6.4Mpa
适用管径：50～1200mm （孔板）
50～500 （喷嘴）
组件标准：
GD0731 （6.4Mpa 200℃ Dg50～400）
GD0736 （4.0Mpa 200℃ Dg125～500）
GD0741 （2.5Mpa 200℃ Dg125～600）
GD0751 （1.6Mpa 200℃ Dg125～1200）
HGJ516-87 HK06 HK07组件标准
结构形式：（如左图所示）
d 标准孔板ISA1932喷嘴平焊法兰组件
型 号：LGBH LGBZ LGPH
适用压力：0.01～2.5Mpa
适用管径：50～3000mm
组件标准
GD0746 （2.5Mpa 200℃ Dg50～600）
GD0756 （1.6Mpa 200℃ Dg50～500）
GD0761 （1.6Mpa 200℃ Dg600～1000）
GD0767 （1.0Mpa 200℃ Dg50～500）
GD0772 （1.0Mpa 200℃ Dg600～800）
GD0777 （1.0Mpa 200℃ Dg900～1000）
HGJ516-87 HK06 HK07组件标新
行业标准
结构形式：（如左图所示）
2 法兰取压标准孔板 广泛用于炼油、化工等行业各种介质的流量测量，控制和调节。
a 标准孔板对焊法兰组件
型 号：LGBF
适用压力：≥4.0MPa
适用管径：50～1000mm
组件标准：
按HGJ516-87 HK06 HK07组件标准
或行业标准
结构形式：（如左图所示）
b 标准孔板平焊法兰组件
型 号：LGBF
适用压力：0.01～2.5MPa
适用管径：50～3000mm
组件标准：
按HGJ516-87 HK06 HK07组件标准
结构形式：（如左图所示）
3 径距取压标准孔板 广泛应用于冶金等行业各种介质的流量测量，控制和调节。
a 标准孔板对焊法兰组件
型 号：LGBJ
适用压力：≥2.5MPa
适用管径：50～1000mm
组件执行行业标准
结构形式：（如左图所示）
b 标准孔板平焊法组件
型 号：LGBJ
适用压力：0.01～2.5MPa
适用管径：50～3000mm
组件执行行业标准
结构形式：（如左图所示）
