通过认证的 SIMATIC HMI Panel PC Ex OG 适合危险区域中的操作控制与监视。
优势
-
这些设备可直接在危险区域（1/21 区和 2/22 区）中使用，无需采取特殊措施
-
不需要复杂而昂贵的保护外壳
-
在危险区域中使用，无需额外认证过程
-
无附加成本
-
直接在室外区域中使用，不用采取附加保护措施
-
出色的工业兼容性，是由于坚固型结构，即使在严重的震动和冲击下
-
可保证备件供应，投资安全性高（设备在市场上停止供应后 5 年内提供备件）
-
不带旋转部件（风扇和硬盘），无须维护
应用
SIMATIC HMI Panel PC Ex OG 是一款直接安装在危险区域中的面板 PC。它是专为石油与天然气领域中的应用设计的，但也可在需要防爆保护的许多其它领域中使用。该设备既是嵌入式应用的理想平台（免维护），也是 Windows 7 Ultimate 或 Windows Embedded Standard 7 professional 应用的灵活平台。
设计

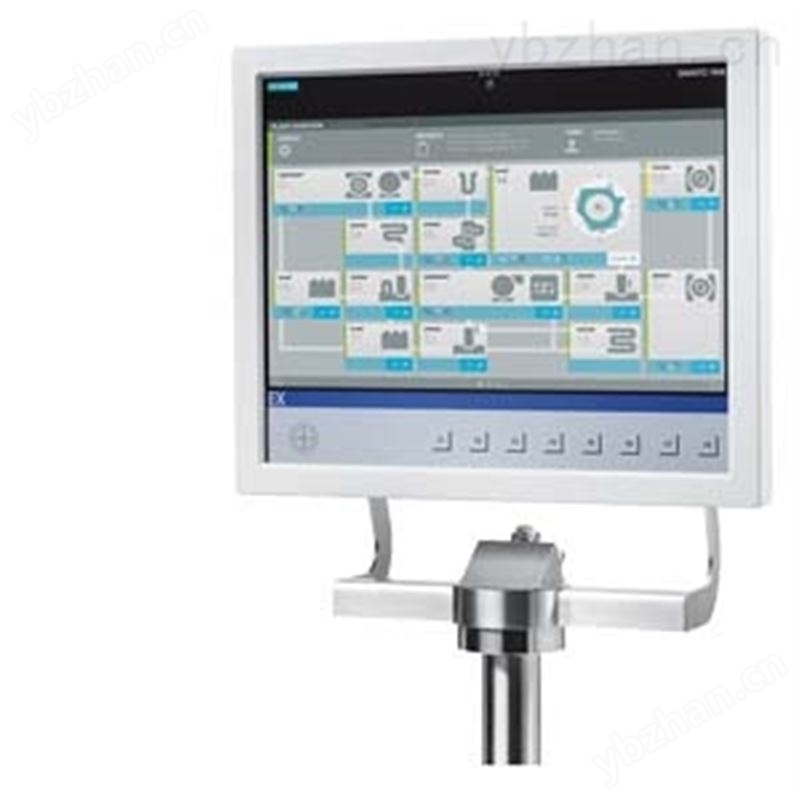

SIMATIC HMI Panel PC Ex OG 是一种紧凑型设备，包含一个带集成计算机单元的操作员控制单元。
基本设计：
-
坚固的压铸铝外壳，具有很高的抗振和抗冲击性，电磁兼容性高
-
接口 (Ex e)：
-
冗余 Ethernet 10/100/1000 Base TX (Ex e) 或 FO 100BaseFX 100 Mbit (Ex op is)
-
串行接口 RS 232 / 422 / 485
-
USB 2.0
-
本质安全型接口：
-
DVI 接口，用于连接一台附加显示器
-
音频接口
-
外部键盘接口
-
USB 接口，用于数据备份/恢复并连接其它 USB 设备
-
用于连接条码读取器、读卡器和 RFID 读写器
-
两个 WLAN 接口（2.4 GHz 或 5.0 GHz）
设计型式：
-
处理器：
-
Core i7-3517UE；2 x 1.7 GHz（Turbo Boost，高达 2.8 GHz），3 MB 高速缓存
-
主存储器 4 GB 或 8 GB DDR3 SDRAM
-
驱动器：
-
80 GB、160 GB 或 300 GB 固态硬盘 (SSD)
-
预安装操作系统
-
Windows 7 Ultimate MUI
-
Windows Embedded Standard 7 Professional (WES 7 P)
操作控制单元的部件：
-
15" 标准 TFT 彩色显示屏，1024 x 768 像素，4:3 格式
-
15" 阳光下可读显示屏，1024 x 768 像素，4:3 格式
-
21.5" 阳光下可读显示屏，1920 x 1080 像素，16:9 格式
-
每种情况均包括触摸式或电容式多点触控选件
-
8 电容式功能键
-
坚固金属安装外壳，耐振动和冲击，高电磁兼容性
技术规范
|
SIMATIC HMI Panel PC Ex OG |
|
|---|---|
|
通用特性 |
|
|
设计 |
面板式 PC，适合户外使用的独立式设备 |
|
正面 |
15" 4:3 或 21.5" 16:9 |
|
分辨率 |
1 024 x 768 或 1 920 x 1 080 |
|
颜色数量 |
167 万 |
|
亮度 |
|
|
背光照明平均故障间隔时间 |
LED 背光约 50,000 小时（25 °C 下月 70,000 小时） |
|
多点触控 |
电容式 |
|
键 |
8 个功能键（电容式） |
|
计算单元 |
|
|
处理器 |
Intel Core i7-3517UE 带 1.7 GHz |
|
主存储器 |
4 GB 或 8 GB RAM |
|
操作系统 |
|
|
Windows 7 Ultimate |
预安装 |
|
WES 7 P |
预安装 |
|
驱动器 |
|
|
海量存储器 |
固态硬盘，带有
|
|
接口 |
|
|
以太网 |
|
|
USB |
1 x USB (Ex e).3 x USB (Ex ia) |
|
串行 |
1x RS 232 / RS 422 / RS 485 (Ex e) |
|
DVI |
1 x DVI Out (Ex e) |
|
条码 |
1 个读写器接口（外部条码扫描器/读写器） |
|
蓝牙 |
1 x（可选） |
|
电源 |
|
|
|
|
环境条件 |
|
|
温度 |
|
|
工作时的相对湿度 |
+65 °C 时 >95%，根据 IEC 60068-2-30 |
|
防护等级 |
IP66 / 4X 全面防护型 |
|
振动 |
运行： 3 Hz 至 22 Hz:1 mm 22 至 500 Hz:9.8 m/s2 = 1 g 符合 EN 60068-2-6 和 DNV 船舶认证，振动等级 A |
|
抗冲击性 |
运行：15 g / 11 mS |
|
其它 |
|
|
电能消耗 24 VDC 时 |
4.6 A（加热模式下为 6.9 A）（推荐的熔断器：12 A） |
|
重量/尺寸 |
|
|
重量 |
15"，1 区；< 22.6 kg 21.5" ，1 区；< 34 kg |
|
尺寸 W x H x D (mm) |
15":380 x 394 x 137 mm 21.5":553 x 458 x 141 mm |
|
认证 |
|
|
ATEX, IECEx |
|
|
更多，如 UL、NEC、CSA，不久提供 |
|
